Kaubaaluste riiulite komponendid ja osade nimetused

Kaubaaluste riiulite osad koosnevad mitmest komponendist, mis moodustavad riiulite struktuuri ja tagavad selles hoitavate koormate nõuetekohase ladustamise. Selles postituses vaatleme peamisi laohoonete riiulite osi ja nende funktsioone. Võrdluseks kasutame valikulisi kaubaaluste riiuleid, kuna nende komponentide valik on väga lai. Sellele vaatamata on sellised konstruktsioonielemendid nagu talad, raamid ja risttalad ühised kõikidele metallist kaubaaluste riiulitele.

Tööstusriiulite komponendid võib jagada kinnituselementideks (püsttalad, talad ja raamid) ning lisatarvikuteks. Lisatarvikud võib liigitada nendeks, mis kohandavad konstruktsiooni koormusega (spetsiaalsed riiuliplaadid, trummel-/spiraalialused), ning nendeks, mis parandavad riiuli ohutust (kukkumiskaitsevõrgud, lukustusseadmed) ja ka kogu rajatise turvalisust (alusplaadid, märkide hoidjad). Järgneval joonisel on esitatud kõik kaubaaluste riiuli osad. Allpool selgitame iga komponenti üksikasjalikult.

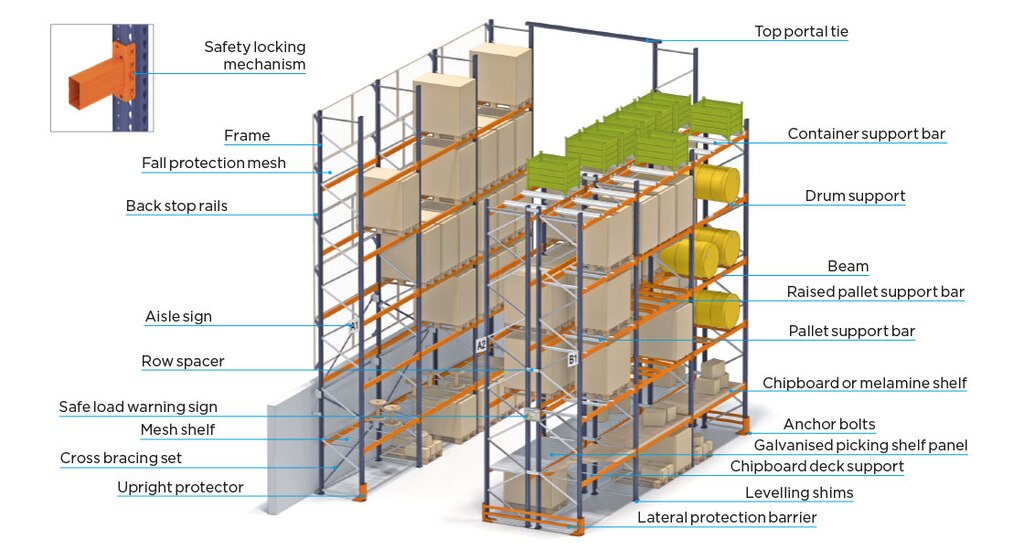

Tööstusliku kaubaaluste riiuli erinevad osad tagavad selle ohutuse, stabiilsuse ja kandevõime

Kaubaaluste riiuli põhiosad

Need on peamised kaubaaluste riiulite osade nimetused ja nende funktsioonid.

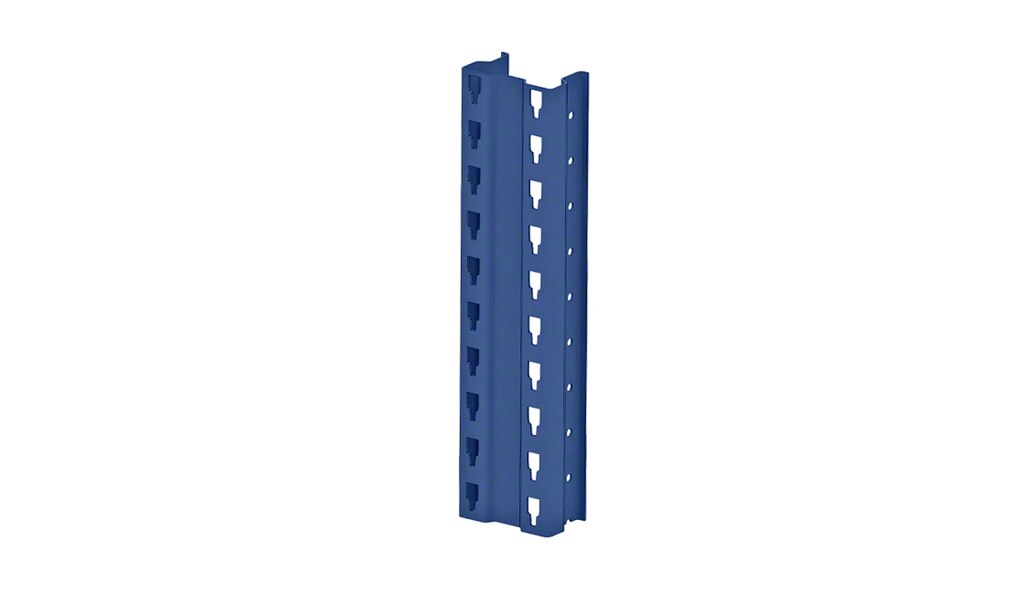

Püsttalad

Metallosad, mis moodustavad riiuliraami vertikaalse struktuuri. Saadaval on palju püsttalade mudeleid, mis sobivad erinevatele koormatüüpidele, raskustele ja suurustele. Igal püsttalal on tugiplaat, mis kinnitab konstruktsiooni laopõranda külge.

Postid on metallosad, mis moodustavad raami vertikaalse toe

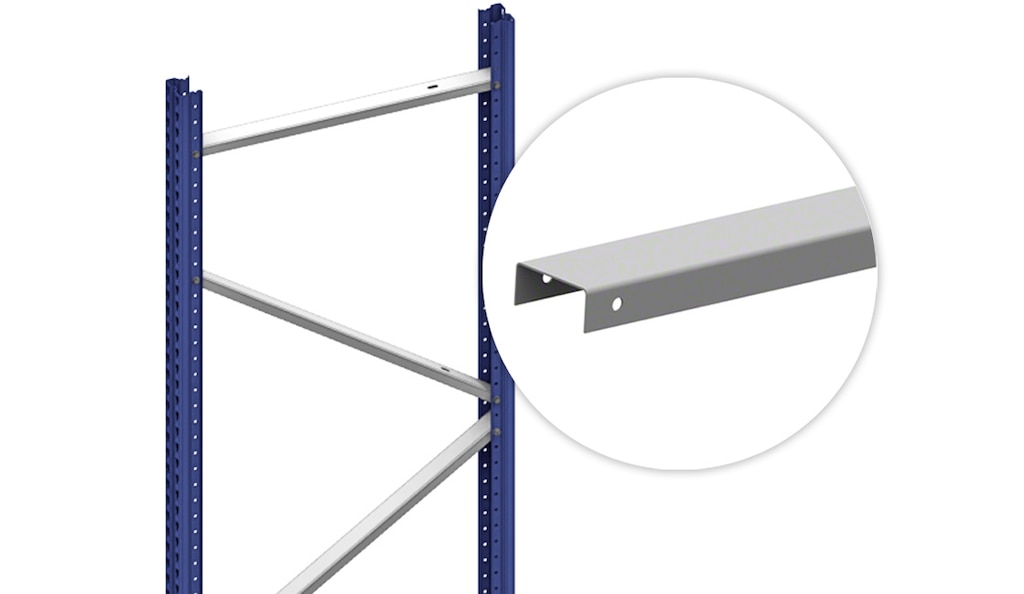

Diagonaalsed tugipostid

Metallpostid, mis ühendavad püsttalasid diagonaalselt ja moodustavad raami konstruktsiooni. Diagonaalsed tugipostid tugevdavad püsttalade kandevõimet ja tagavad seega kaubaaluste riiuli stabiilsuse.

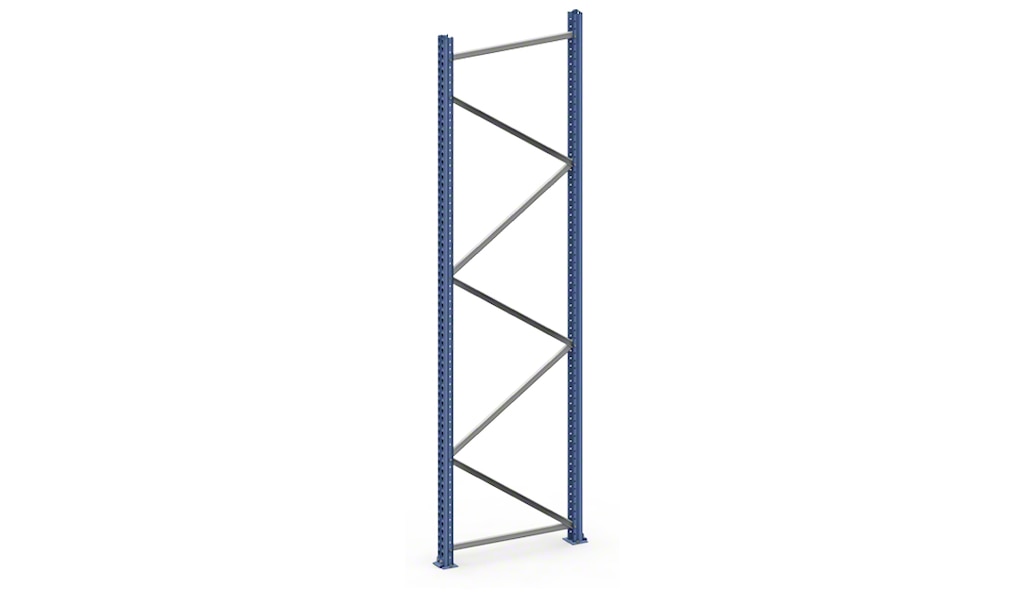

Raamid

Metallkonstruktsioon, mis on riiuli vertikaalne tugi. Need koosnevad kahest püsttalast ja diagonaalsetest tugipostidest, tugiplaatidest ja vastavatest lisatarvikutest.

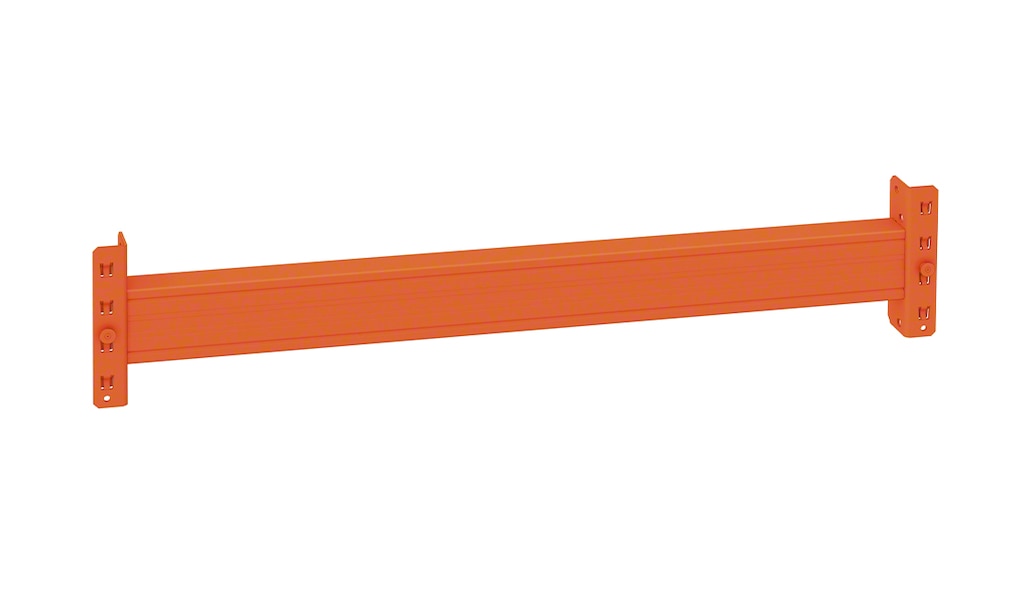

Talad

Horisontaalsed metallprofiilid, mis on kinnitatud otse raamide külge. Neid kasutatakse kaubaaluste hoidmiseks või nende riiuliplaatide toetamiseks, millele kaubad paigutatakse. Kaubaaluste jaoks mõeldud riiulite konstruktsioonides võib kasutada ka kaubaaluste tõkiseid, et vältida kaupade konstruktsioonist eraldumist.

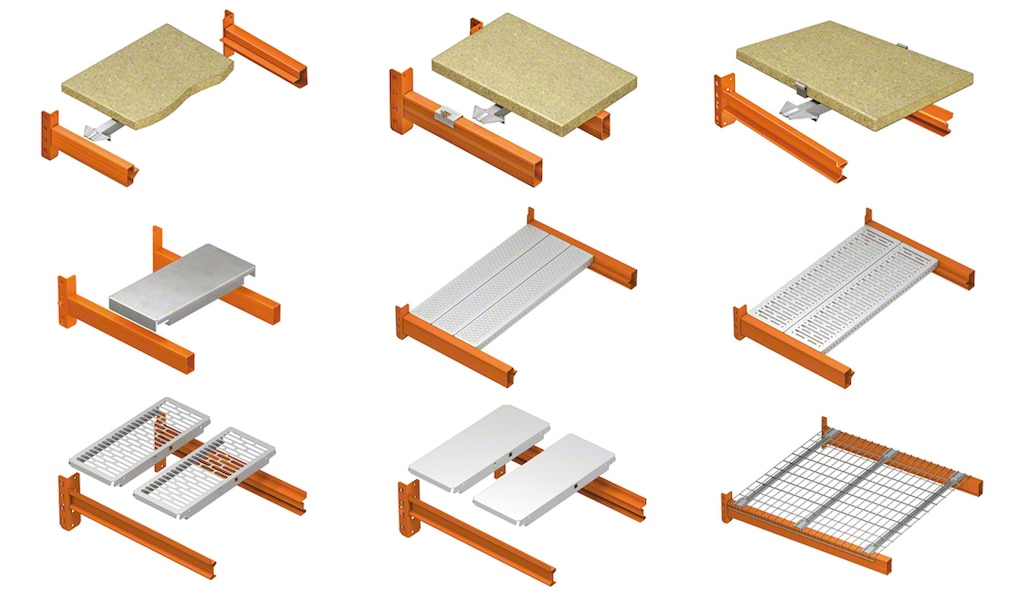

Riiulipaneelid

Riiulipaneelid on kaubaaluste riiulite komponendid, mida toetavad koormuse hoidmiseks talad. Sõltuvalt ladustatava kauba tüübist võivad need riiulid olla võrgust, puidust või tsingitud metallist.

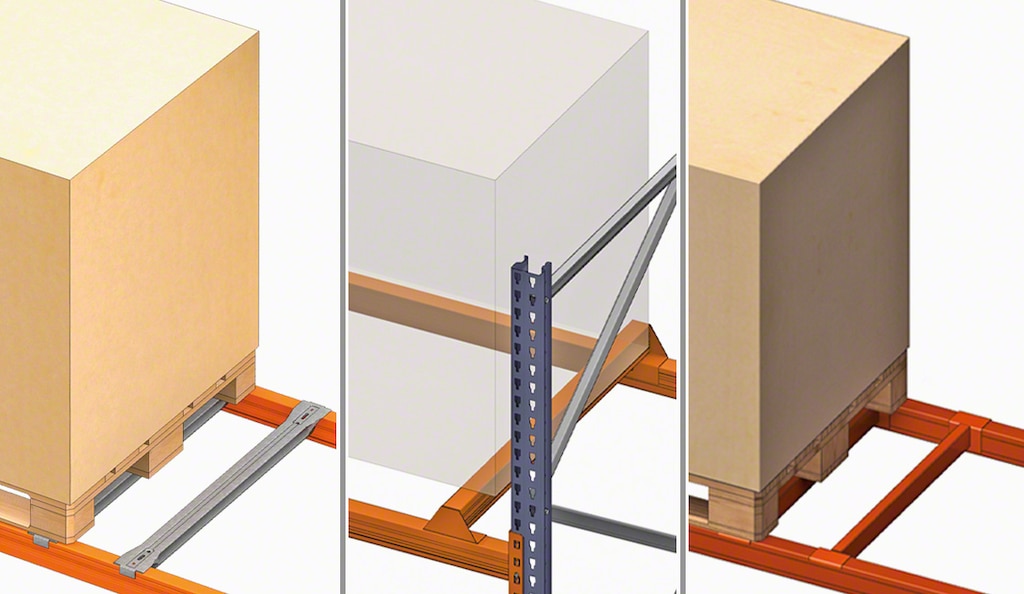

Risttalad

Metallprofiilid, mis on paigutatud talaga risti, et suurendada koormuste stabiilsust. See osa riiulist takistab kaubaaluste juhuslikku kukkumist (ja võimalikku purunemist). Samuti hõlbustab see kaubaaluste sisestamist laialt küljelt.

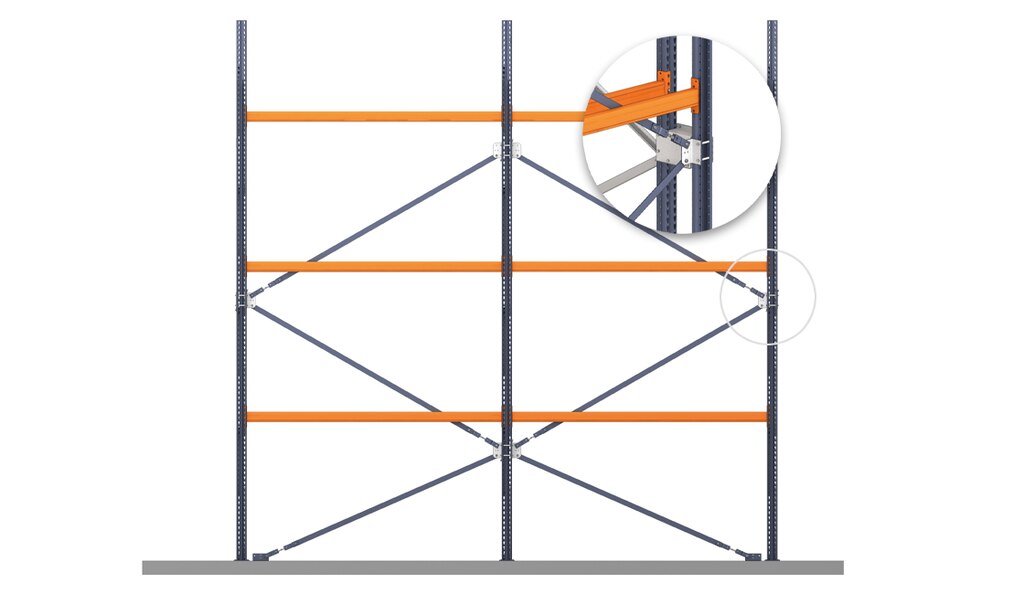

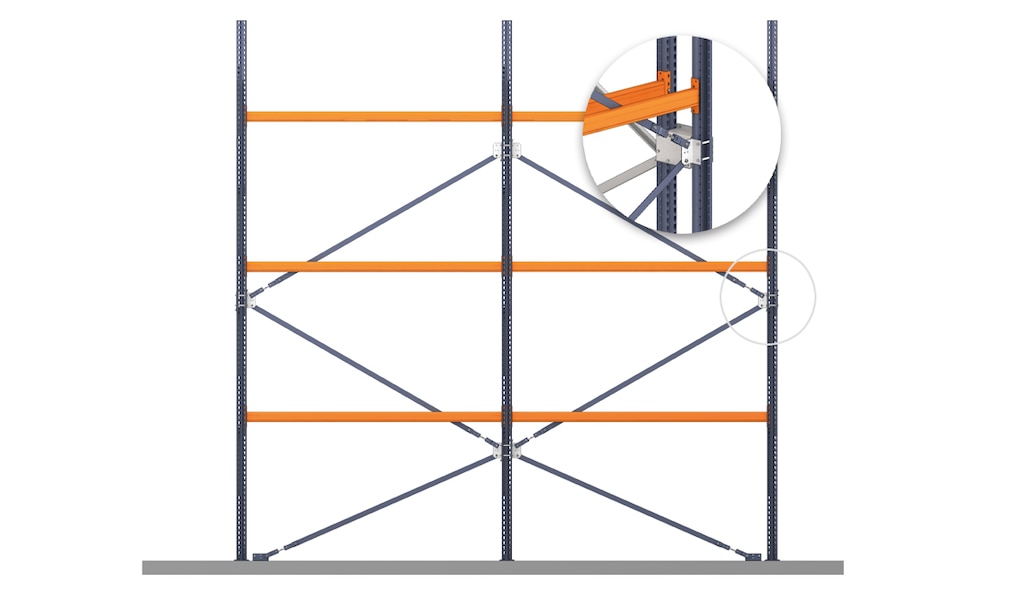

Tugevdamine või risttugevdamine

Metallprofiilid, mis on kinnitatud talade külge, et tugevdada kaubaaluste riiulite kandevõimet. Igal profiilil on pinguti, mis annab sellele vajaliku jäikuse.

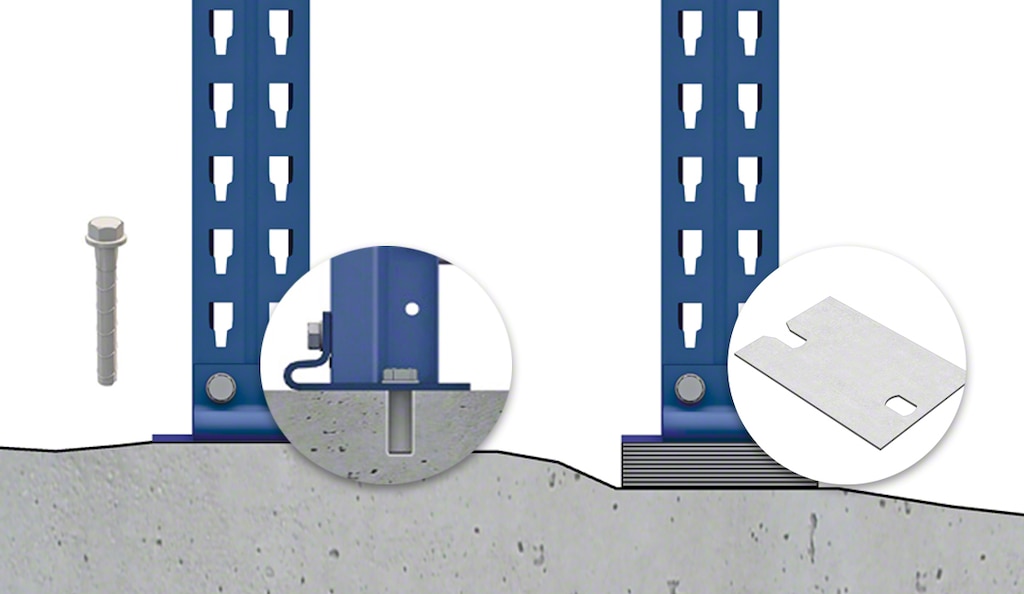

Alusplaadid

Metallist komponendid, mis on paigutatud ebatasasel pinnal asuvate profiilide alla tagamaks, et kaubaaluste riiulite konstruktsioon säilitab oma raskuskeskme.

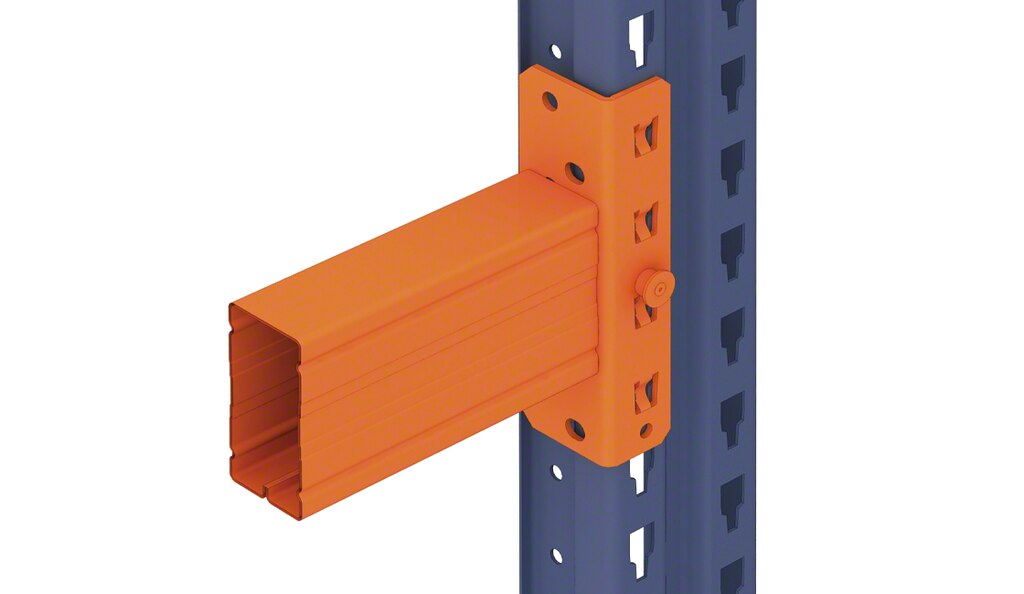

Lukustusseade

Püsttala ja tala ühendaval otsaplaadil on lukustusseade , mis takistab tala juhuslikku lahti pääsemist. Kuna see on keevitatud otsaplaadi külge, on turvaseadet võimatu eemaldada, mis suurendab kogu konstruktsiooni ohutust.

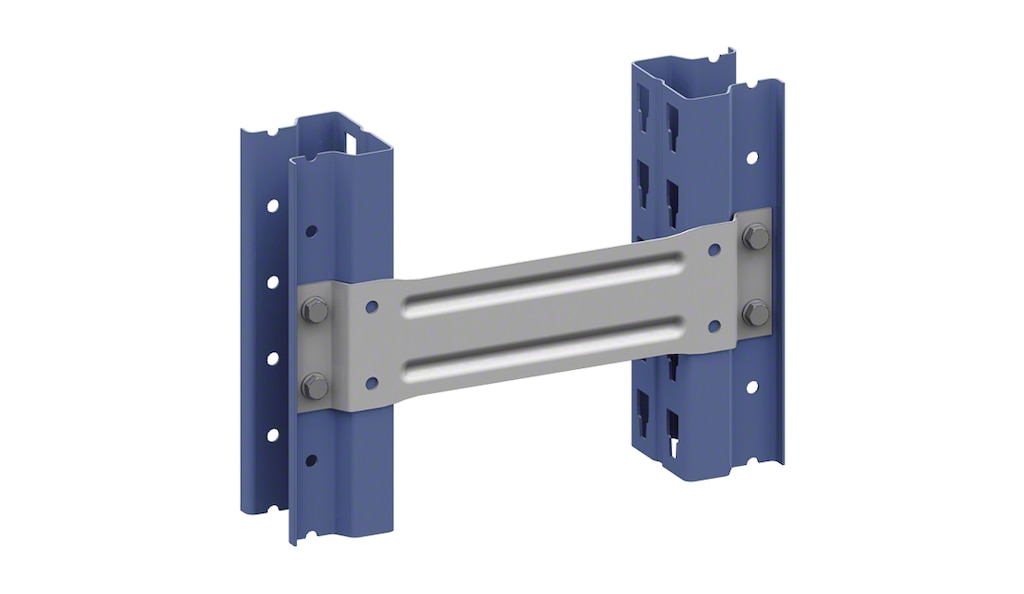

Ridade vahedetail

Teraskomponent, mis ühendab kaubaaluste erinevate riiulimoodulite kaks püsttala .

Riiulipaneelide tüübid

Kaubaalustega ladustamisel puuduvad riiulipaneelid, sest alused toetuvad otse taladele. Teistsugused koormaühikud ladustatakse aga riiulipaneelidele. Olenevalt ladustatavatest kaupadest saab paigaldada eri tüüpi riiuleid.

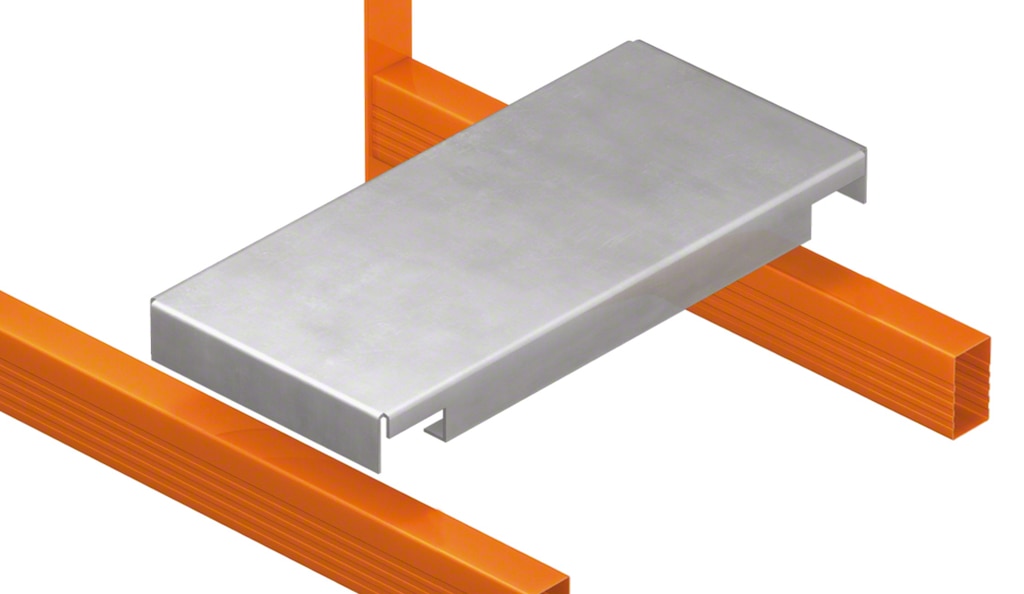

Tsingitud riiulid

Riiulipaneelid paigaldatakse otse taladele, ilma et oleks vaja lisada täiendavaid kinnituselemente. Tänu suurele kandevõimele sobivad need ideaalselt mahukate kaupade paigutamiseks.

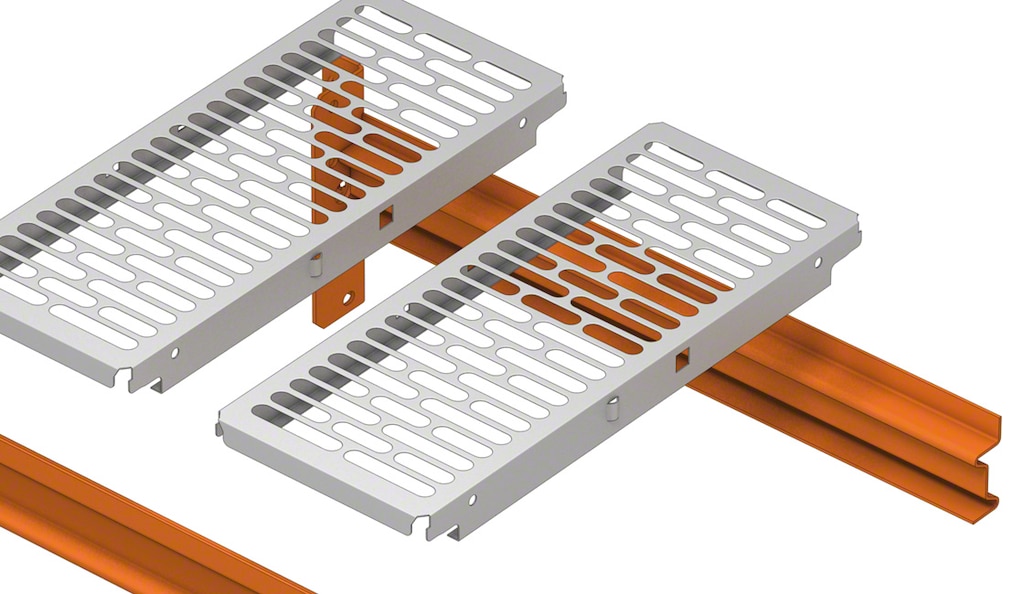

Metallriiulid

Need riiulid, mis paigaldatakse otse igale riiuli tasandile, on tavaliselt mõeldud eri tasanditel komplekteerimiseks. Seda tüüpi riiuleid on saadaval mitmes versioonis (piludega, soonega või perforeeritud) olenevalt ladustatava toote õhuringluse vajadusest.

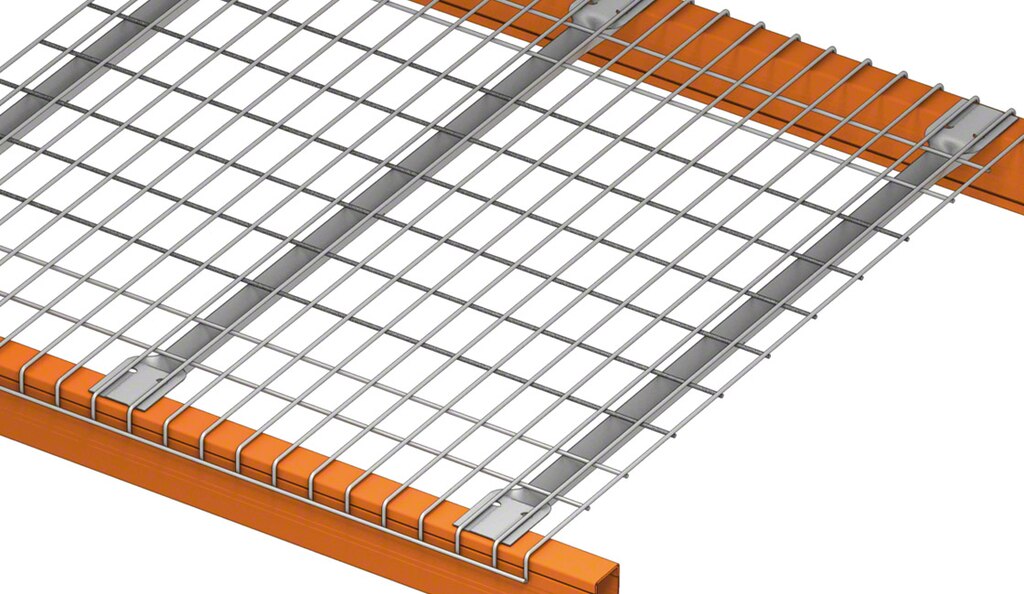

Traatvõrgust riiulid

Elektrokeevitatud traatvõrgust moodustatud paneelid tugevdavad risttugede toel konstruktsiooni jäikust. Need riiulid tagavad, et automaatsed sprinklerid töötaksid tõhusalt, võimaldades vee ringlemist läbi riiulite.

Puitlaastplaadist riiulid

Puitlaastplaadist riiulid võivad ladustada mitmesuguseid koormaid. Vastavalt kauba suurusele ja kaalule võib lisada risttugesid, et suurendada konstruktsiooni kandevõimet.

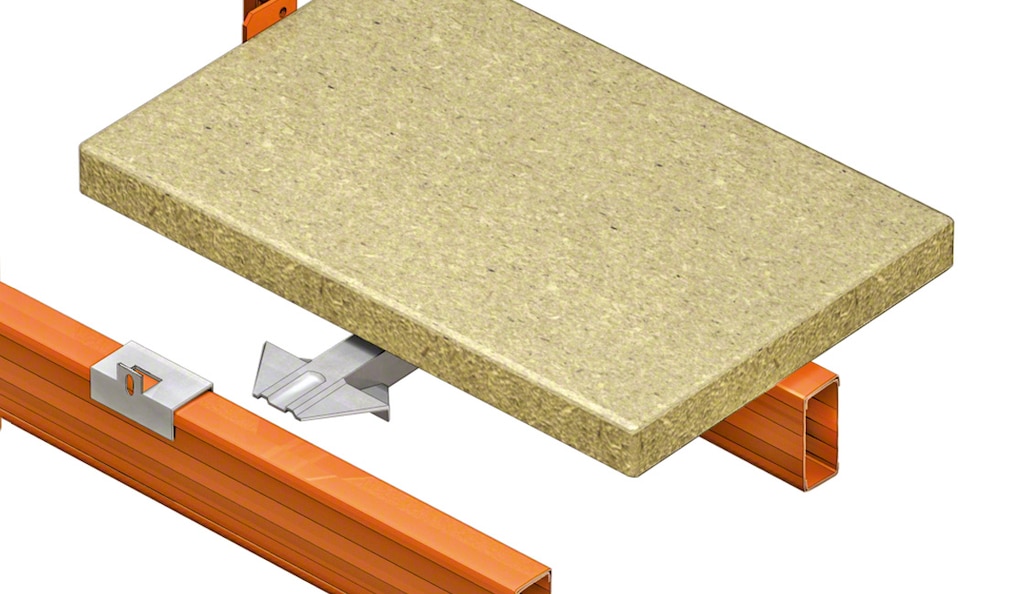

Puitlaastplaatriiulid on optimaalsed kõikide koormatüüpide jaoks

Kaubaaluste riiulite ohutustarvikud

Kaubaaluste riiulite osadel on ka mitmeid lisatarvikuid, mis on mõeldud kaupade, riiulite konstruktsiooni ja muidugi operaatori ohutuse suurendamiseks. Allpool on kõige levinumad ohutustarvikud.

Kaitsmed

Kaubaaluste riiulid sisaldavad kaitsmeid, et vältida juhuslikest löökidest tingitud struktuurikahjustusi. Need turvaelemendid on:

kaitsmed vahekäigu otsas: paigaldatud raamiotsadesse, kus kokkupõrked on tõenäolisemad;
püsttala- ja raamikaitsmed: kasutatakse nende kaubaaluste riiulite struktuurikahjustuste vältimiseks , mida hallatakse kahveltõstukitega;
nurgakaitsmed: valmistatud volditud metallplaatidest, mis kaitsevad välimisi püsttalasid, kui püstiseid kaitsmeid ei saa otse kinnitada;
püsttalade tugevdused: kasulikud, kui on vaja kaitsta püsttala aluse juures ja ka teatud kõrgusel.

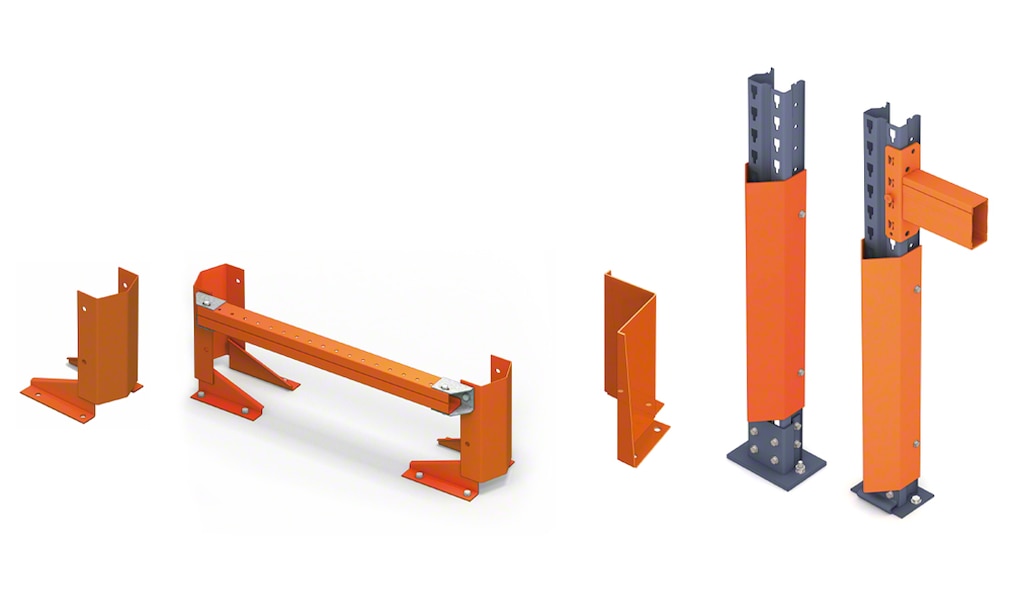

Kaubaaluste riiulite konstruktsiooniosad võivad sisaldada kaitseid, mis tagavad nende terviklikkuse löökide korral

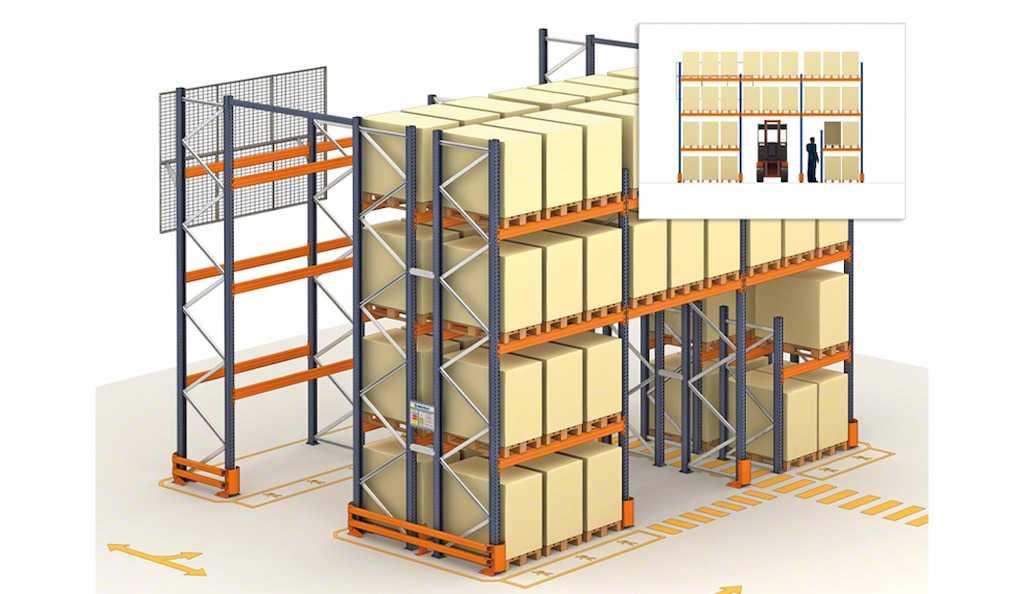

Kukkumiskaitsevõrk

Riiuli tagaküljele paigaldatud turvaelement , mis takistab kaupade juhuslikku kukkumist.

Ebastandardsete koormate kohandajad

Kaubaaluste riiulid on varustatud lisaseadmetega, mis võimaldavad kohandada ladustamisstruktuuri mis tahes ebastandardsele koormale. Kõige olulisemad on järgmised.

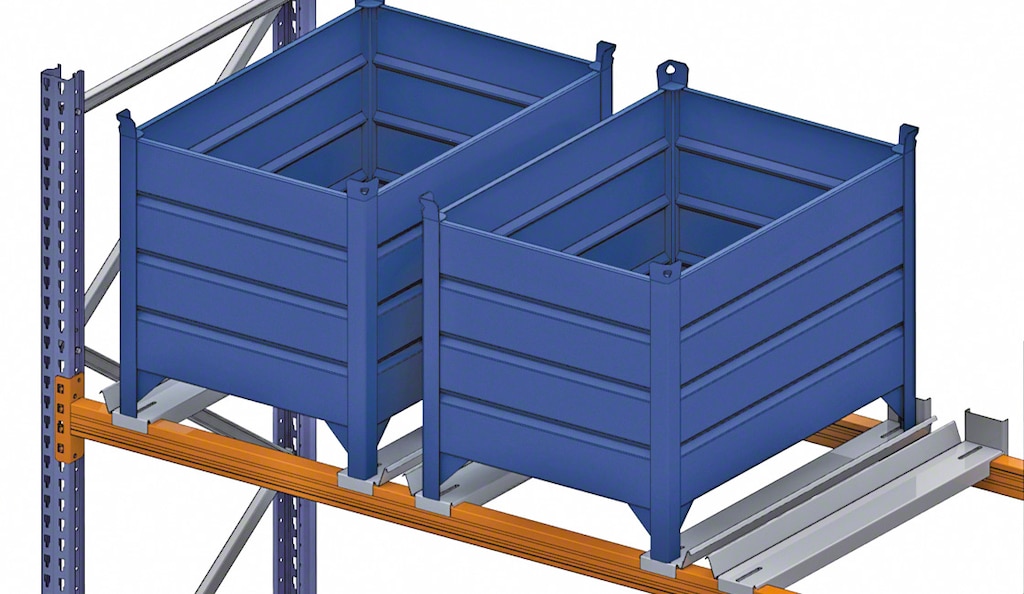

Konteineritugi

Metallist osa, mis sarnaneb risttalaga ning paigutatakse konteinerite ladustamisel taladega risti. Selleks, et koorem jääks paigale, kasutatakse konteineri kohta kahte tuge, üks vasakul ja teine paremal pool koormaühikut.

Trumli-/poolialus

Komponent, mis võimaldab trumlite ja poolide ladustamist. See võib koosneda kahest rullist, millel trumlid pöörlevad, et neist saaks vedelikku välja lasta. Alternatiivselt võib see koosneda 2-tollisest V-kujulisest osast, mis tagab koormuse paigal hoidmiseks vajaliku toe.

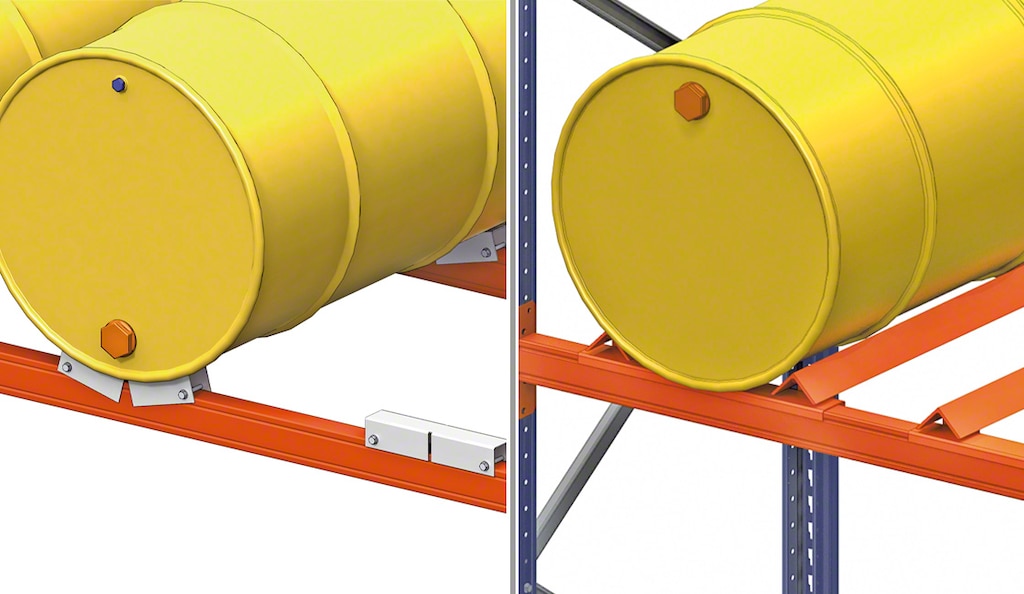

Trumlialus on tala külge kinnitatud osa, mis hõlbustab trumlite või muude silindriliste toodete ladustamist

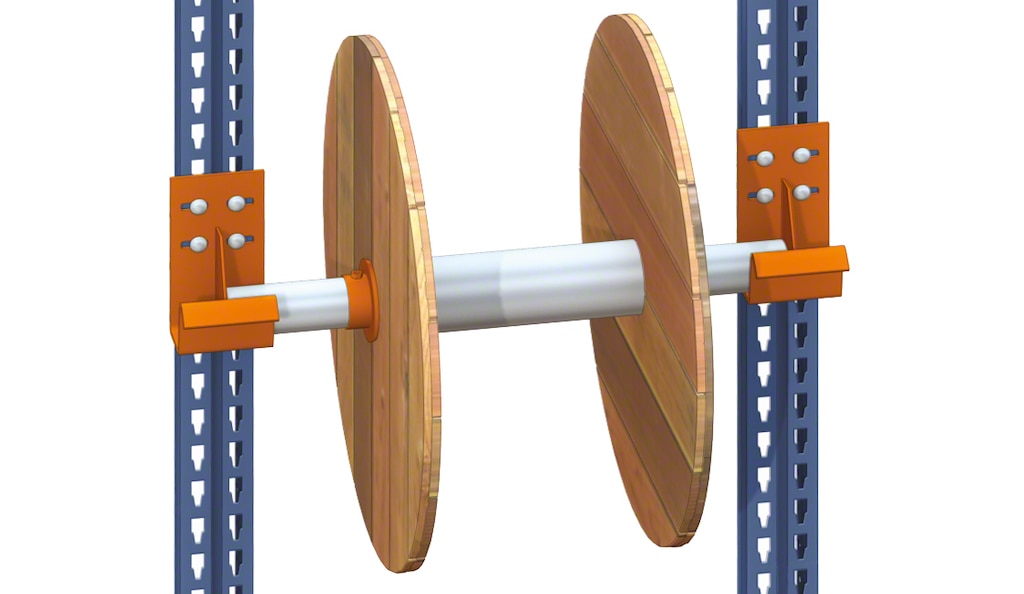

Trumlipesa

Lisatarvik, mida kasutatakse rullide või muude silindriliste elementide hoiustamiseks. Neid on saadaval erinevates konfiguratsioonides, sõltuvalt kauba omadustest, koorma suurusest või riiuli funktsioonist rajatises.

Märgistustarvikud

Kaubaaluste riiulite osad sisaldavad ka elemente, mis ei ole küll otseselt konstruktsiooni osad, kuid mis parandavad lao turvalisust ja lihtsustavad kasutajate jaoks kaupade tuvastamist. Neist kõige standardsemad on järgmised.

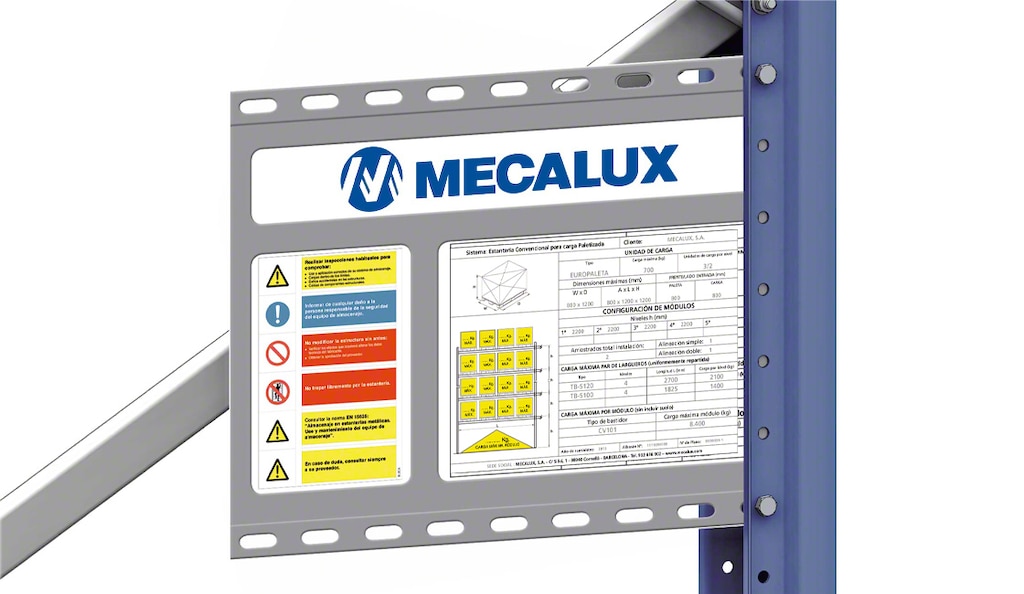

Ohutu koorma andmesilt

Ristkülikukujuline PVC lisatarvik, mis sisaldab kõiki kaubaaluste riiuliga seotud tehnilisi andmeid. See kinnitatakse riiulite otstesse nii, et see on nähtav operaatoritele, tehnikutele ja lao komplekteerijatele.

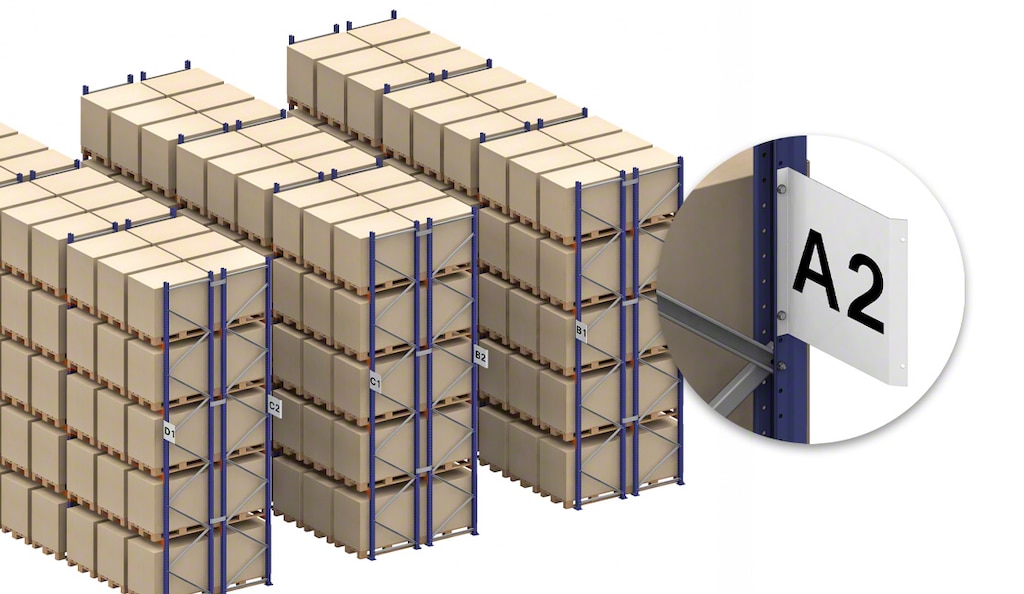

Käigutähised

Riiulite otstesse (iga vahekäigu algusesse ja lõppu) paigutatud ristkülikukujulised tähised. Need näitavad ettevõttesisest tunnuskoodi. See tähis võimaldab operaatoritel hõlpsasti ära tunda, milline kaubaaluste riiulimoodul on kõnealuses vahekäigus ja millist tüüpi koormat seal hoitakse.

Käigutähis on püsttalade külge poltidega kinnitatud lisatarvik, mis aitab operaatoritel kaubaaluste riiulit tuvastada

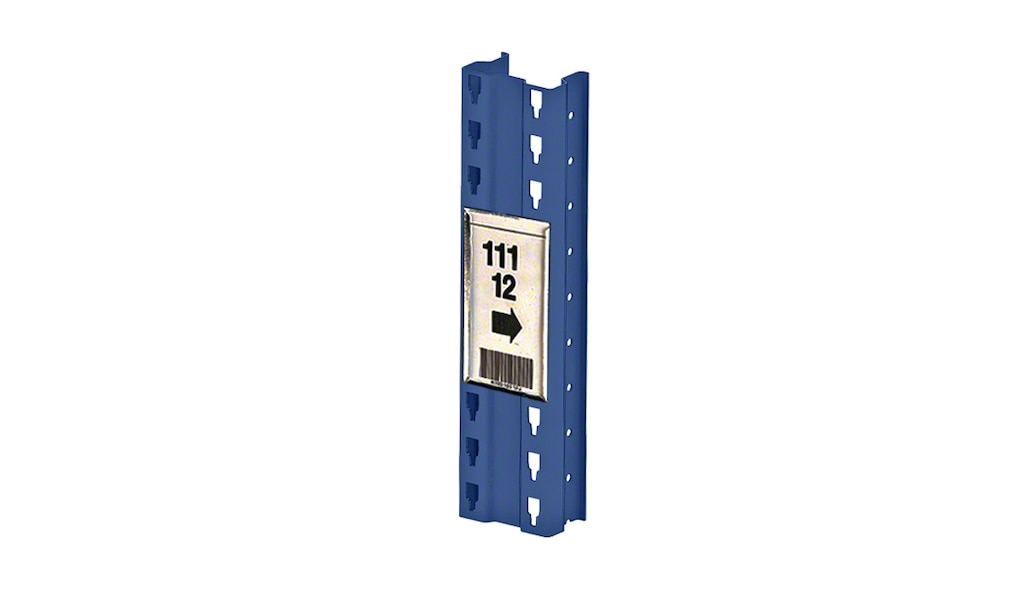

Märgisehoidja

Püsttala või palgi külge paigaldatud lisaseade, mis hõlbustab kaupade tuvastamist. Seda saab kinnitada otse püsttala külge või tunnuskoodi kaardi hoidja abil.

Kaubaaluste riiulite iga osa kvaliteet ja ohutus

Osade kogum, millest kaubaaluste riiulid koosnevad, tagab nende stabiilsuse, jäikuse ja kandevõime. Samuti on neil ladustamislahendustel mitmesuguseid elemente, mis kohandavad riiulid igat tüüpi kaupadele ja koormaühikutele vastavaks.

Tegelikult suurendavad kaubaaluste riiulite osad, nagu tugipostid ja risttalad, rajatise kandevõimet. Lisaks sellele saab neid lahendusi tänu laiale valikule riiulitele ja taladele kohandada vastavalt kliendi vajadustele. Soovite Mecaluxi kaubaaluste riiulisüsteemide kohta rohkem teada? Võtke meiega julgelt ühendust. Üks meie asjatundlikest konsultantidest töötab koos teiega välja teie laole parima kaubaaluste riiuli tüübi.
