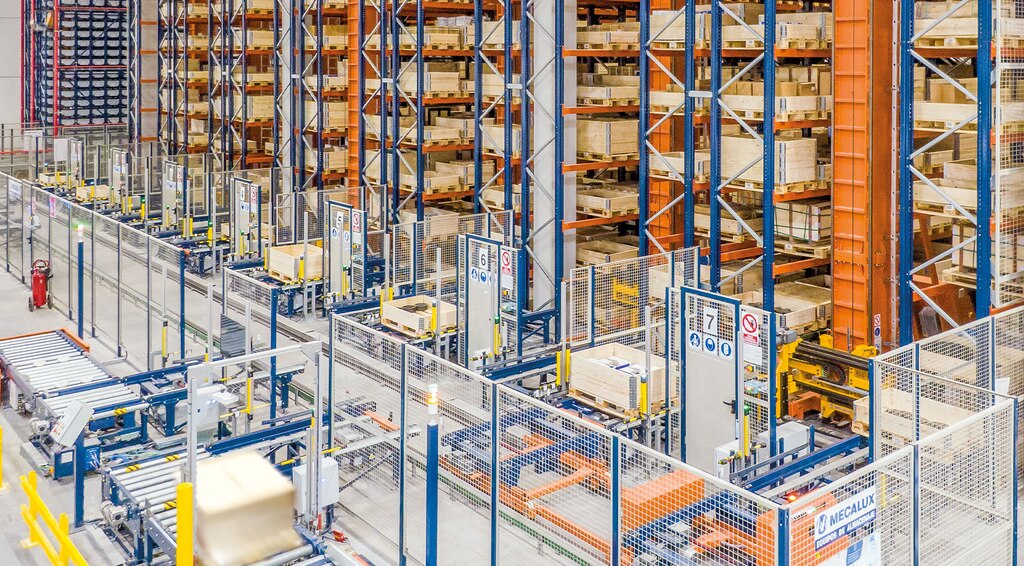

Automaatsed kolmesuunalised virnastuskraanad
Süsteem, mis on loodud kaubaaluste ladustamise kiireks ja lihtsaks automatiseerimiseks. Ideaalne lahendus kolmesuunaliste kahveltõstukite asemel
Toode
Ideaalne lahendus uue või olemasoleva lao lihtsaks automatiseerimiseks
Kolmesuunalised virnastuskraanad on kõige lihtsam ja kulutõhusam lahendus kaubaaluste laoriiulitele ladustamise ja neilt eemaldamise automatiseerimiseks. Erinevalt teistest kaubaaluste virnastuskraanadest suudavad need asendada kolmesuunalisi kahveltõstukeid juba olemasolevas traditsioonilises laosüsteemis, ilma et oleks vaja muuta lao ülesehitust või riiulisüsteemi.
Need virnastuskraanad on varustatud kolmesuunalise väljavõtusüsteemiga. Kolmesuunaline tähendab, et kahvlid suudavad end pöörata 180° ja töötada kaubaalustega, mis asuvad nende ees, neist vasakul ja paremal. Masinad töötavad autonoomselt ning tulevad toime kuni 15 m kõrgustele traditsioonilistele laoriiulitele ladustatavate kaubaalustega. Nende kasutuselevõtt optimeerib lao jõudlust, kõrvaldab vead ja parandab ohutust.

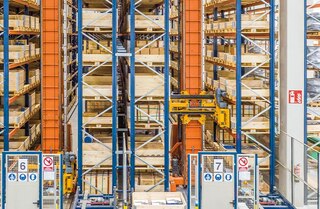

Kolmesuunaliste virnastuskraanade eelised
- Suur kohandatavus ja kerge rakendatavus: kolmesuunalised virnastuskraanad sobivad mis tahes rajatisse, kus on kasutusel traditsiooniline kaubaaluste ladustamine kolmesuunaliste kahveltõstukitega.

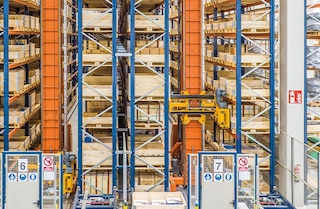

- Suurem produktiivsus: need masinad töötavad suurema tõhususe tagamiseks kombineeritud tsüklites ööpäevaringselt.

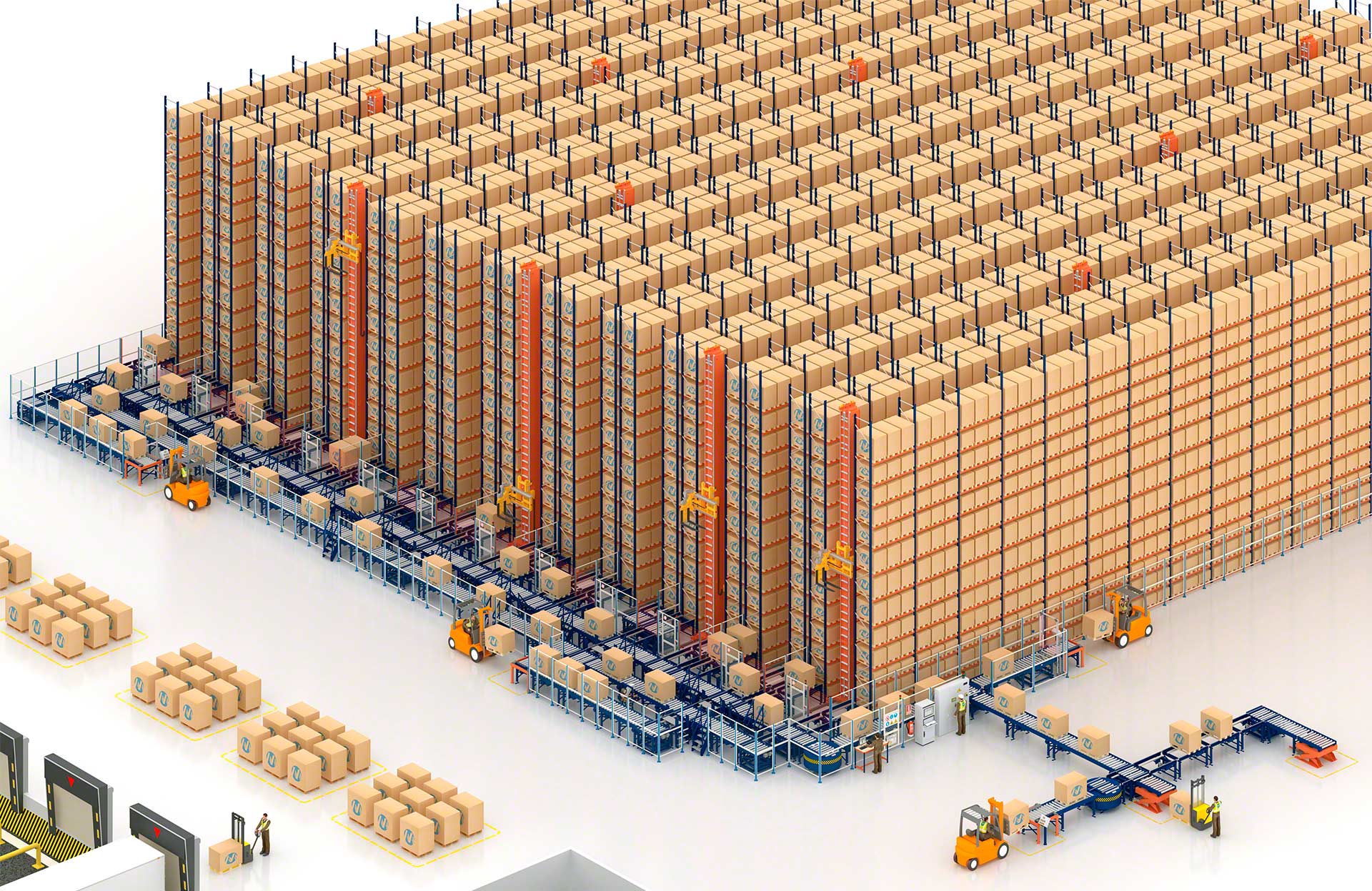

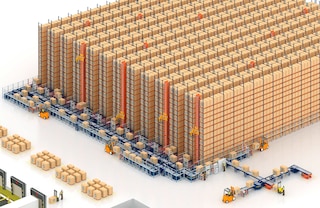

- Täielik automatiseeritus: kui automaatsed virnastuskraanad integreerida riiulite ees asuva kaubaaluste konveieri süsteemiga, on koormate käsitsemine täiesti automaatne.

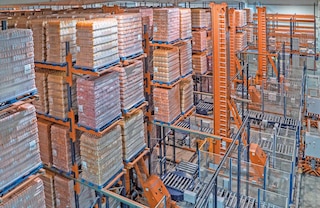

- Maksimaalne ruumikasutus: erinevalt teistest kaubaaluste virnastuskraanadest töötavad need põranda tasemelt ega vaja ülemist juhtalust, mistõttu on võimalik ladu täiskõrguses ära kasutada.
- Vigade vähendamine: kaubaaluste automaatne laadimine ja mahalaadimine kõrvaldavad käsitsi käsitlemisest tulenevad vead.
- Suurem turvalisus: kahveltõstukite asendamine virnastuskraanadega parandab oluliselt tööohutust.
- Kõikehõlmav lahendus: Mecalux töötab välja, toodab, paigaldab ja teeb tellimustööna nii virnastuskraanasid kui ka konveiereid ning laohalduse ja laokontrolli süsteeme.
Oleme kõrgeimale tasemele viinud nii töö tõhususe kui ka tööohutuse
Kolmesuunaliste virnastuskraanade kasutusvõimalused

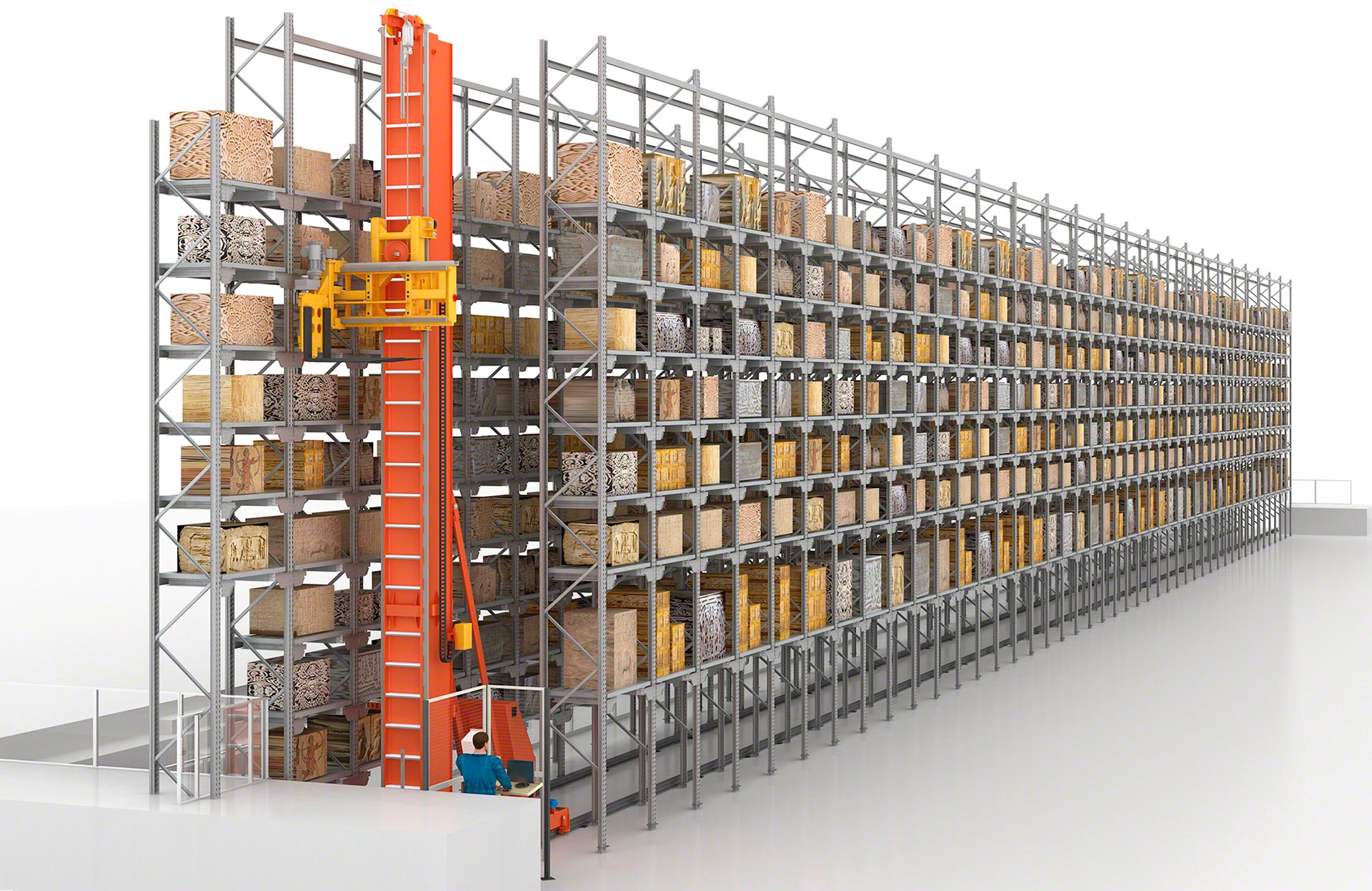

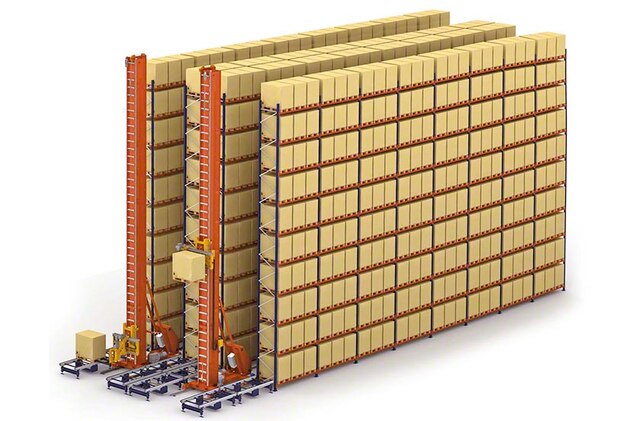

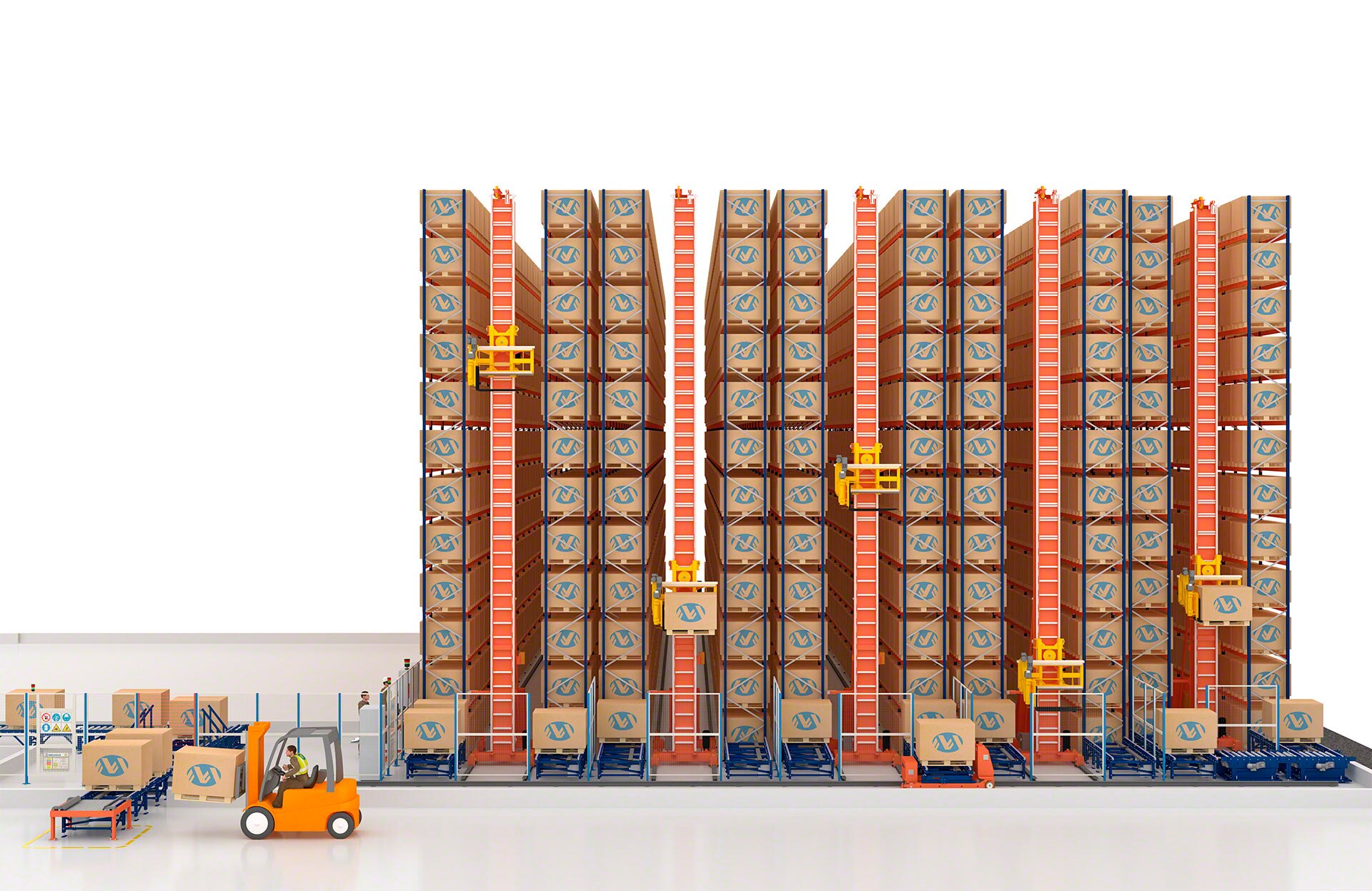

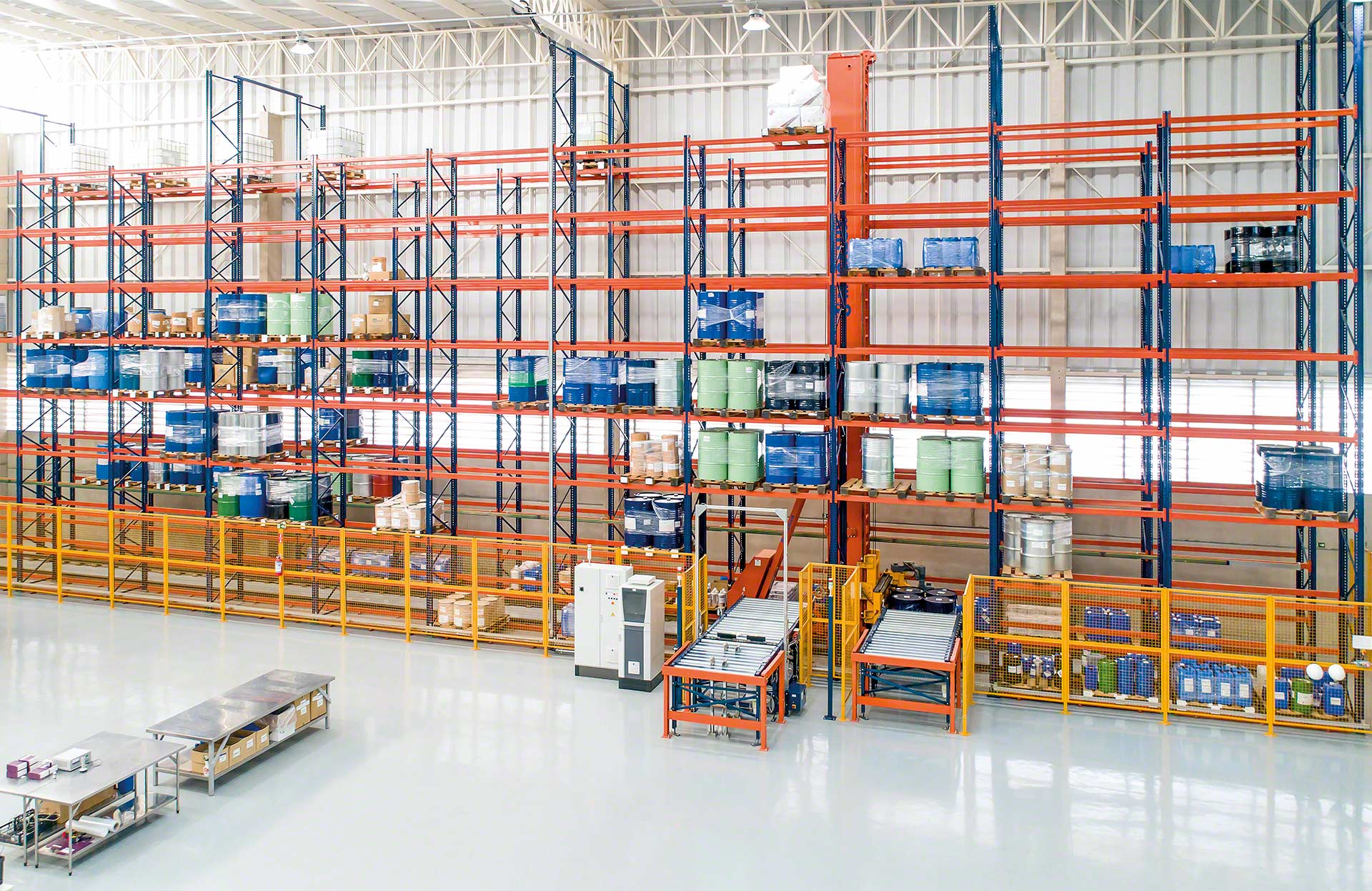

Automaatne ladustamine kuni 15 m kõrgustes ladudes

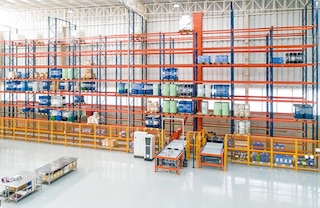

Kolmesuunalised virnastuskraanad on laolahendus, mis on loodud kiiresti ja kulutõhusalt automatiseerima paljusid erinevaid traditsioonilisi rajatisi.

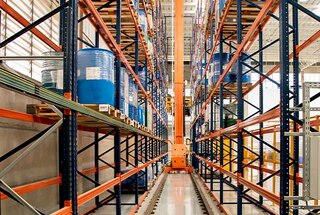

Kolmesuunaliste kahveltõstukitega laod
See on ideaalne lahendus, kuna kolmesuunalised virnastuskraanad võimaldavad automatiseetida rajatisi, kus kasutatakse kolmesuunalisi kahveltõstukeid, ilma nende riiuleid või vahekäikude laiust muutmata.

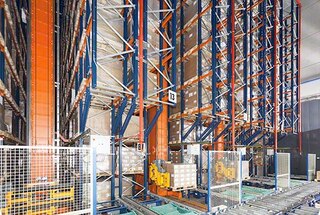

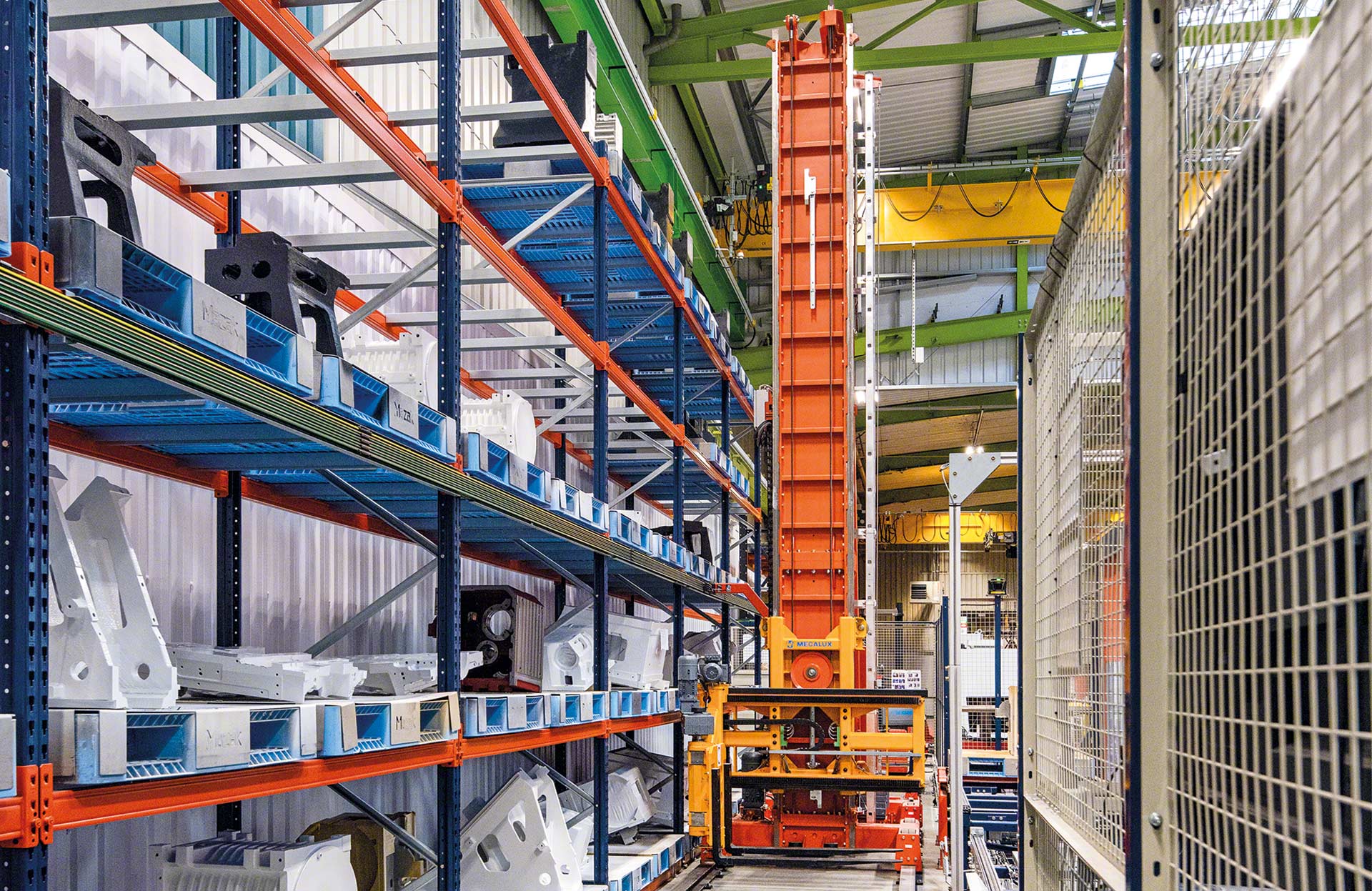

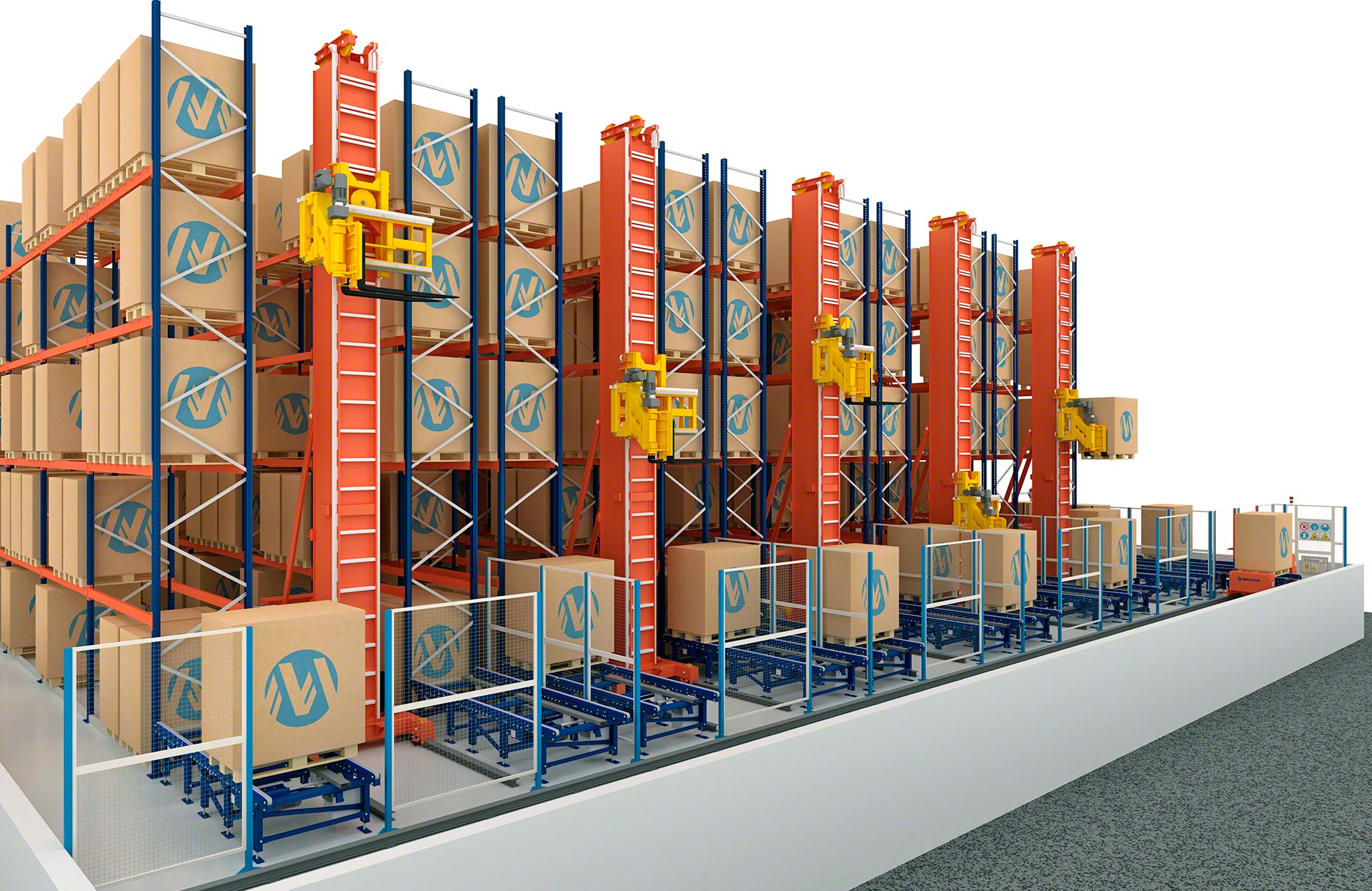

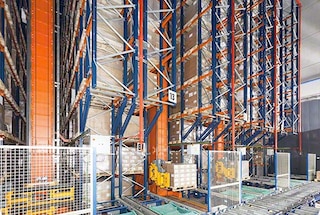

Kuni 15 m kõrguste riiulitega rajatised
Need masinad kohanduvad erinevat tüüpi uute automatiseeritud kuni 15 m kõrguste ladude nõuetega.

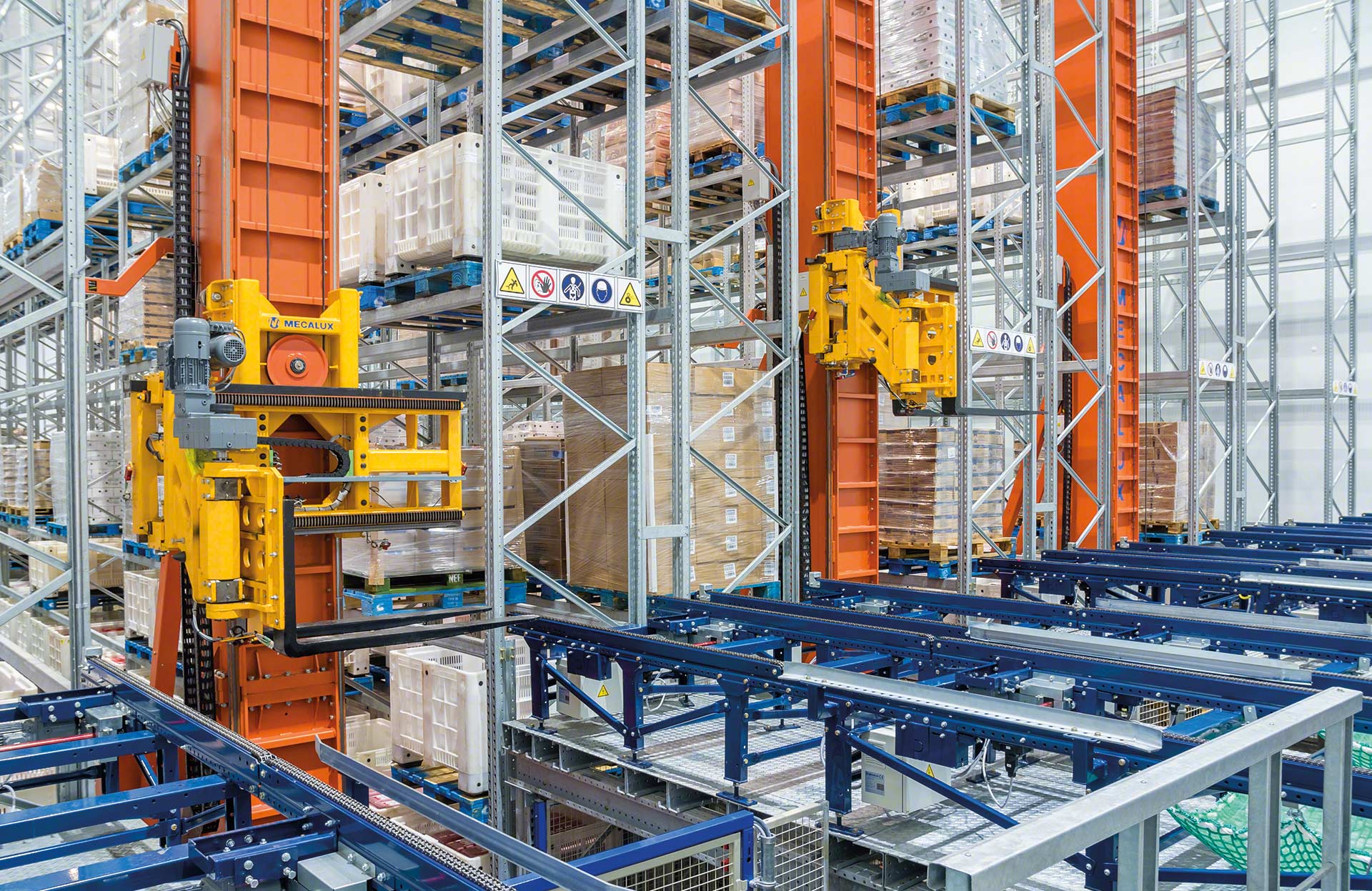

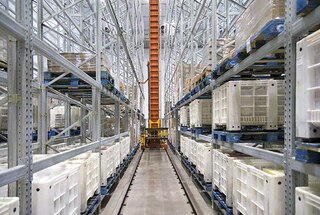

Külmlaod
Automaatsed virnastuskraanad töötavad temperatuurivahemikus 0 °C kuni 40 °C, mis muudavad need sobivaks rajatistesse, mis töötavad plusspoolele jäävatel külmadel temperatuuridel.
Kuidas automaatne kolmesuunaline virnastuskraana töötab
Lahendus, mis automatiseerib täielikult kaubaalustel koormate ladustamise ja eemaldamise
Kolmesuunalised virnastuskraanad on mõeldud liikuma kolmel viisil: pikisuunaliselt (mööda vahekäiku), vertikaalselt (kaupade tõstmiseks ja langetamiseks) ja sügavuti, mille puhul sisestatakse kolmesuunalised kahvlid riiulitesse, et kaubaaluseid sisestada ja neid eemaldada.

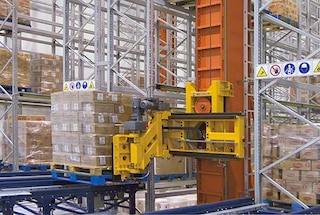

Kaubaaluse pealevõtmine

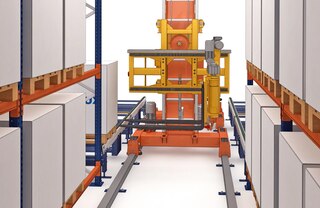

Automaatse virnastuskraana väljavõtusüsteem võtab kaubaaluse vahekäigu lõpus konveierilt või pick-and-deposit (P&D) jaamast peale.

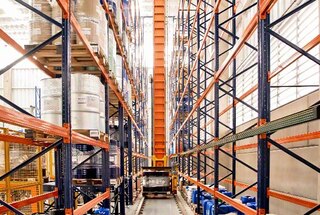

Liikumine mööda vahekäiku
Kaubaaluse transportimiseks laohaldustarkvaras (WMS) määratud kohale liigub kaubaaluste virnastuskraana mööda vahekäiku korraga nii edasi kui ka ülespoole.

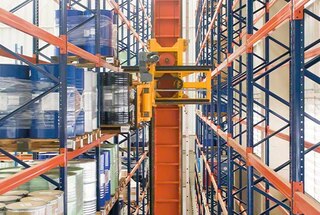

Kaubaaluse ladustamine
Kui masin jõuab määratud asukohta, sisestavad kolmesuunalised kahvlid kaubaaluse riiulisse ja asetavad selle maha.

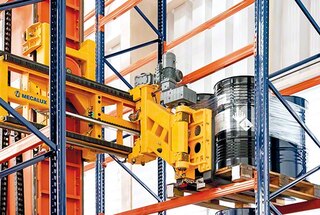

Teise kaubaaluse eemaldamine
Pärast kaubaaluse ladustamist suundub virnastuskraana järgmisse kohta, et sealt kaubaalus eemaldada. Seda tuntakse kombineeritud tsükli nime all.

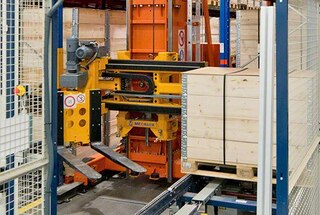

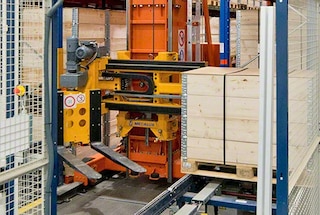

Kaubaaluse väljastamine
Kaubaaluste virnastuskraana liigub vahekäigu lõppu ja asetab saadud kaubaaluse väljasuunalisele konveierile või P&D jaama.
Hinnangud
Juhtumiuuringud
IKEA Components automatiseerib oma lao Malackys, ilma et see tegevust katkestaks
IKEA Components, mööblitarvikute ja -osade pakendamisele ja tarnimisele spetsialiseerunud ettevõte, on automatiseerinud oma Slovakkias Malackys asuva lao. Mecalux on lisaks Easy WMS-ile paigaldanud selle lao igasse 12 vahekäiku kolmesuunalised virnastuskraanad ja kaubaaluste konveierid. Loe edasi

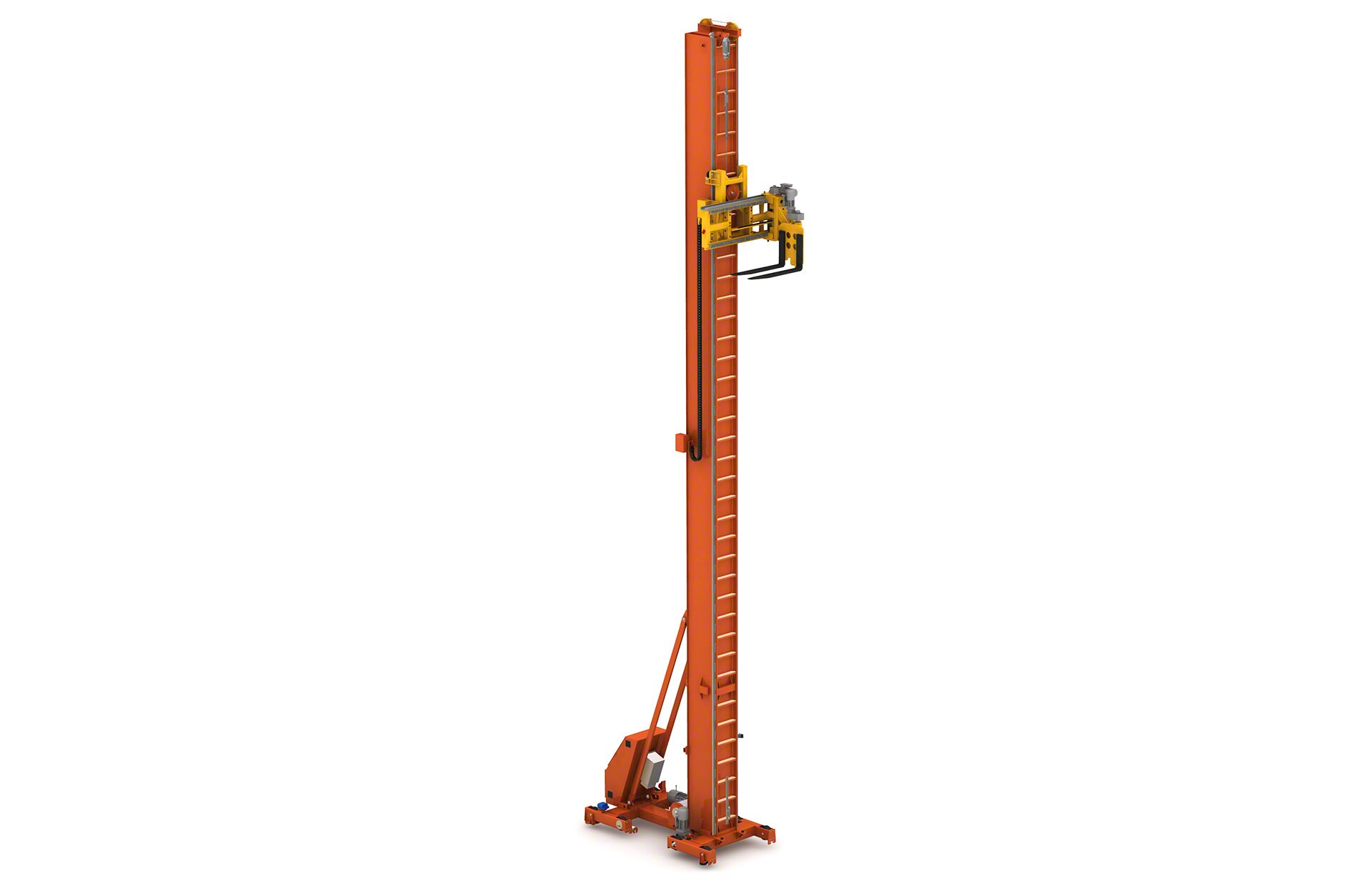

Automaatse kolmesuunalise virnastuskraana komponendid
Automaatsed kolmesuunalised virnastuskraanad koosnevad sisuliselt kolmest peamisest osast: mastist, väljavõttesüsteemist ja alumisest juhtalusest. Samuti on neil elektrisüsteem ja mootorid. Erinevalt muudest virnastuskraanadest ei ole neil ülemist juhtalust, mis lihtsustab kraana paigaldamist olemasolevatesse ladudesse.
Mehaanilised komponendid moodustavad virnastuskraana põhikonstruktsiooni. Mast võimaldab vertikaalset tõstmist, alumine juhtalus ja siinid tagavad horisontaalsuunalise liikumise ning kahvlid tegelevad kaubaaluste sisestamise ja eemaldamisega.
Virnastuskraana saab toite pardal olevast elektrikapist. See on varustatud kolme mootoriga, millest igaüks vastab masina liikumisele: üks mööda vahekäiku liikumiseks, teine vertikaalseks tõstmiseks ja kolmas kaubaaluste ladustamiseks/eemaldamiseks.

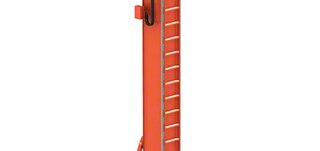

Mast
Virnastuskraana peamine vertikaalne telg, mida mööda liigub väljavõtusüsteem erinevate riiulipositsioonideni.

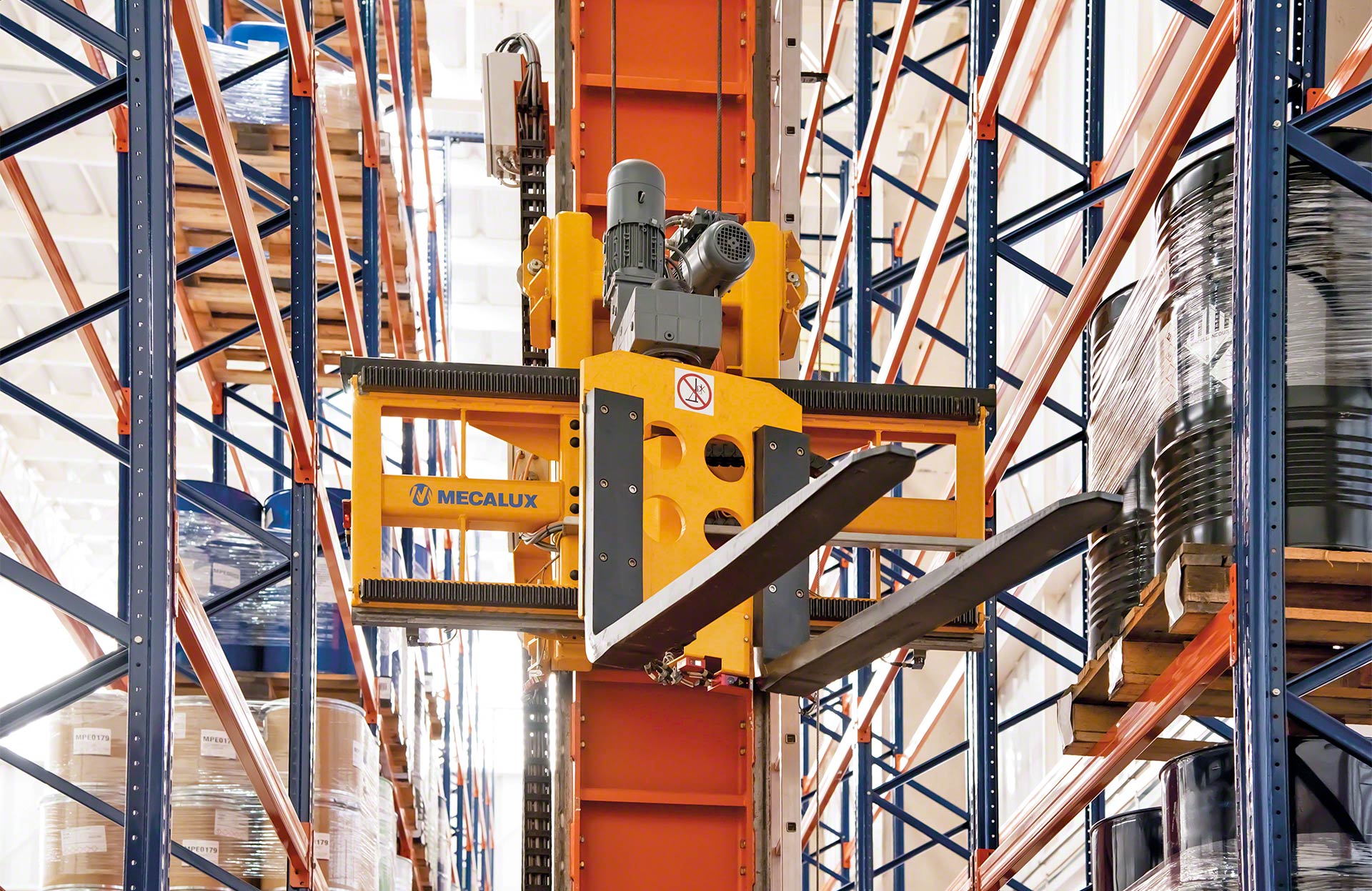

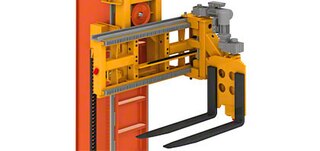

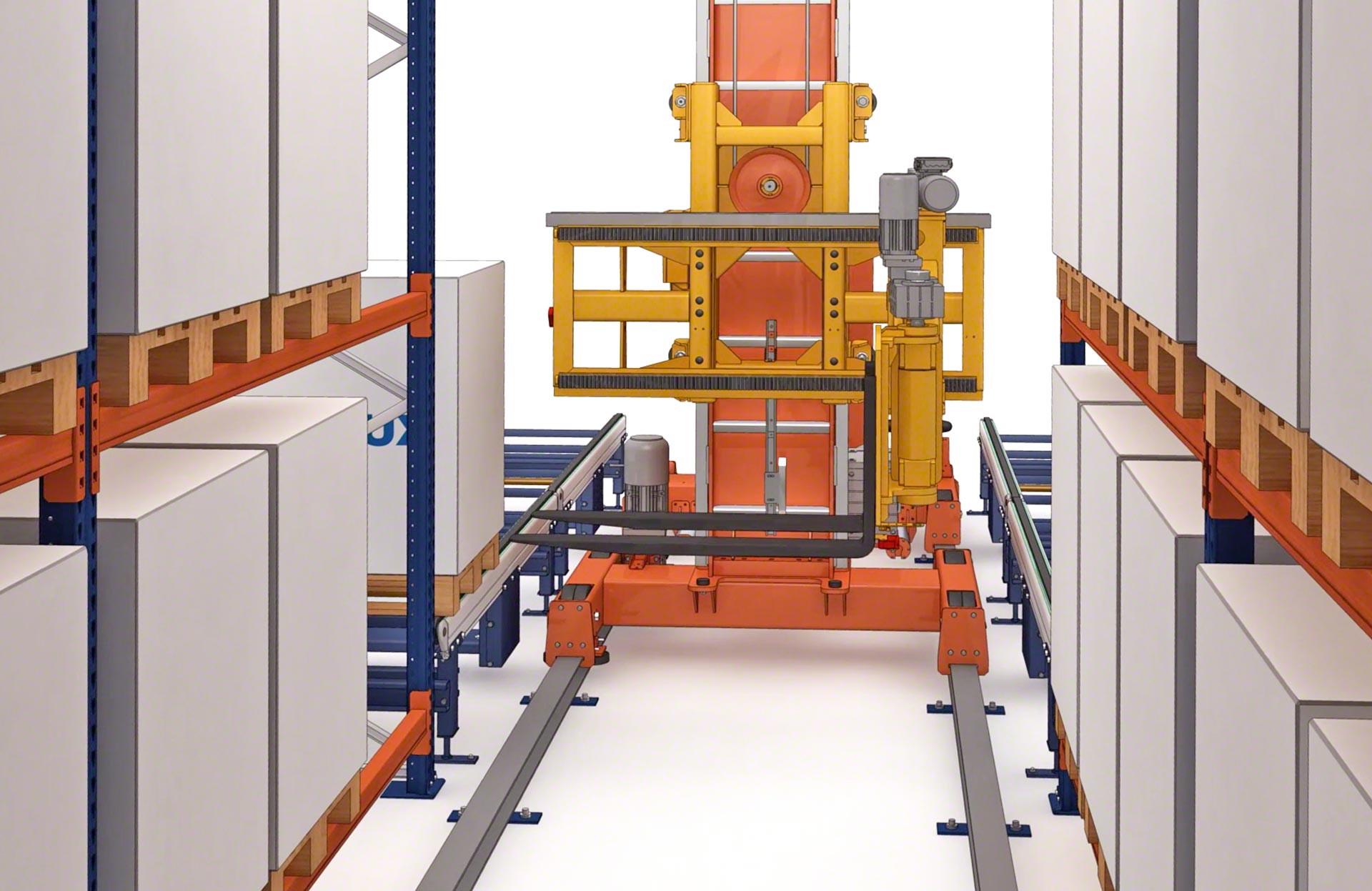

Kolmesuunalised kahvlid
Pöörleva peaga väljavõtusüsteem, mis võimaldab kaubaaluseid liigutada kolmes suunas: ette- ja kahes külgsuunas.

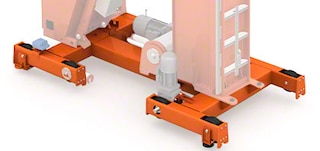

Alumine juhtalus
Tugistruktuur, mis toetab kogu virnastuskraanat. Sellel on kaheksa rullikut, mille abil seade mööda vahekäiku liigub.

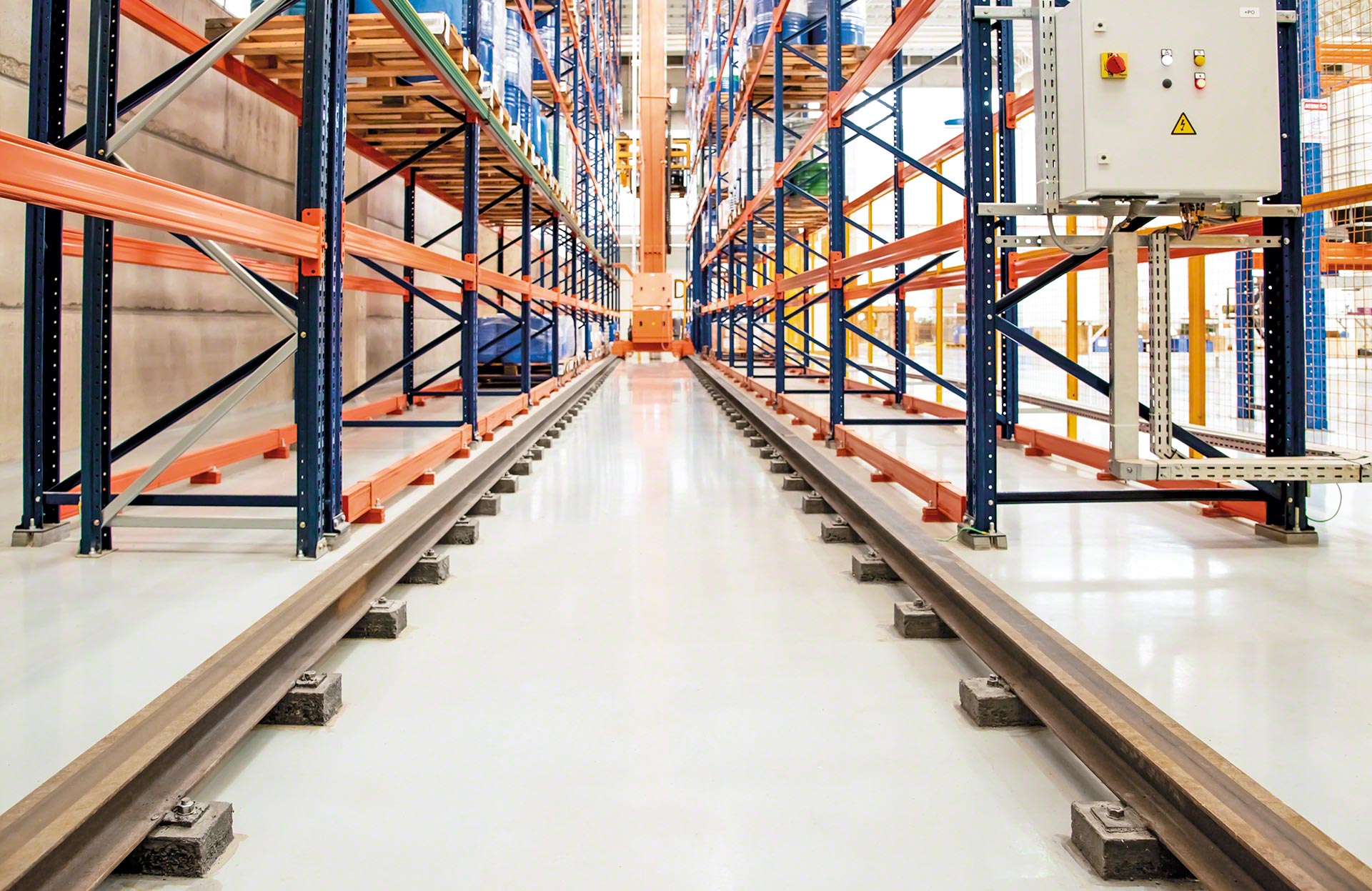

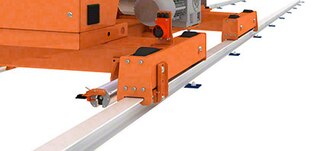

Alumised siinid
Paralleelsed siinid, millel jooksevad alumise juhtaluse rullikud. Nende paigaldamiseks ei ole tarvis ühtlast põrandapinda.

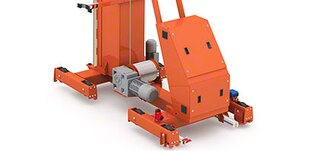

Elektrikapp
Varustab virnastuskraanat tööks vajaliku toitega.

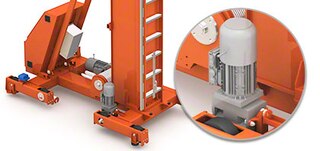

Liikurmootor
Alumise juhtaluse ajam. Automaatse kolmesuunalise virnastuskraana maksimaalne liikumiskiirus on 100 m/min.

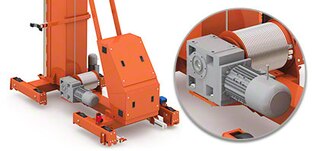

Tõstemootor
Liigutab väljavõtusüsteemi vertikaalselt mööda masti, kuni see jõuab määratud riiuli tasemele.

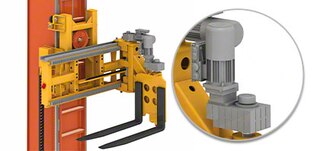

Väljavõttemootor
Juhib väljavõtusüsteemi pöördpead ning võimaldab sellel kolmes suunas liikuda: ette, vasakule ja paremale.
KKK
Automaatne kolmesuunaline virnastuskraana on laolahendus, mis on loodud tavapärase kuni 15 m kõrgusesse riiulisse ladustamise hõlpsaks automatiseerimiseks, mis tavaliselt toimub kolmesuunaliste kahveltõstukitega. Selle virnastuskraana täisautomaatne töö muudab kaubaaluste ladustamise ja eemaldamise sujuvaks, vähendab vigade teket ja suurendab lao tootlikkust.
Sarnaselt kolmesuunaliste kahveltõstukitega on kolmesuunalised virnastuskraanad loodud töötama väga kitsaste vahekäikudega riiulisüsteemides. Peamine erinevus seisneb nende täisautonoomses töös: virnastuskraanad muudavad kaubaaluste ladustamise ja eemaldamise täiesti automaatseks. Teisisõnu on kolmesuunalised virnastuskraanad kolmesuunaliste kahveltõstukite edasiarendus - lihtne ja kulutõhus asendus, mis kasutab sama vahekäigu laiust ja olemasolevat riiulisüsteemi.
Esimene tähtsaim erinevus on väljavõtusüsteemi tüüp. Kolmesuunalised virnastuskraanad on varustatud pöörleva pea külge paigaldatud kolmesuunaliste kahvlitega. Nii saavad need kaubaaluste juurde liikuda kolmes suunas: vasakule, paremale ja otse. Muud virnastuskraanad kasutavad tavaliselt väljavõtusüsteemi, mis koosneb teleskoopkahvlitest, mis liiguvad vaid kahes suunas - vasakule ja paremale.

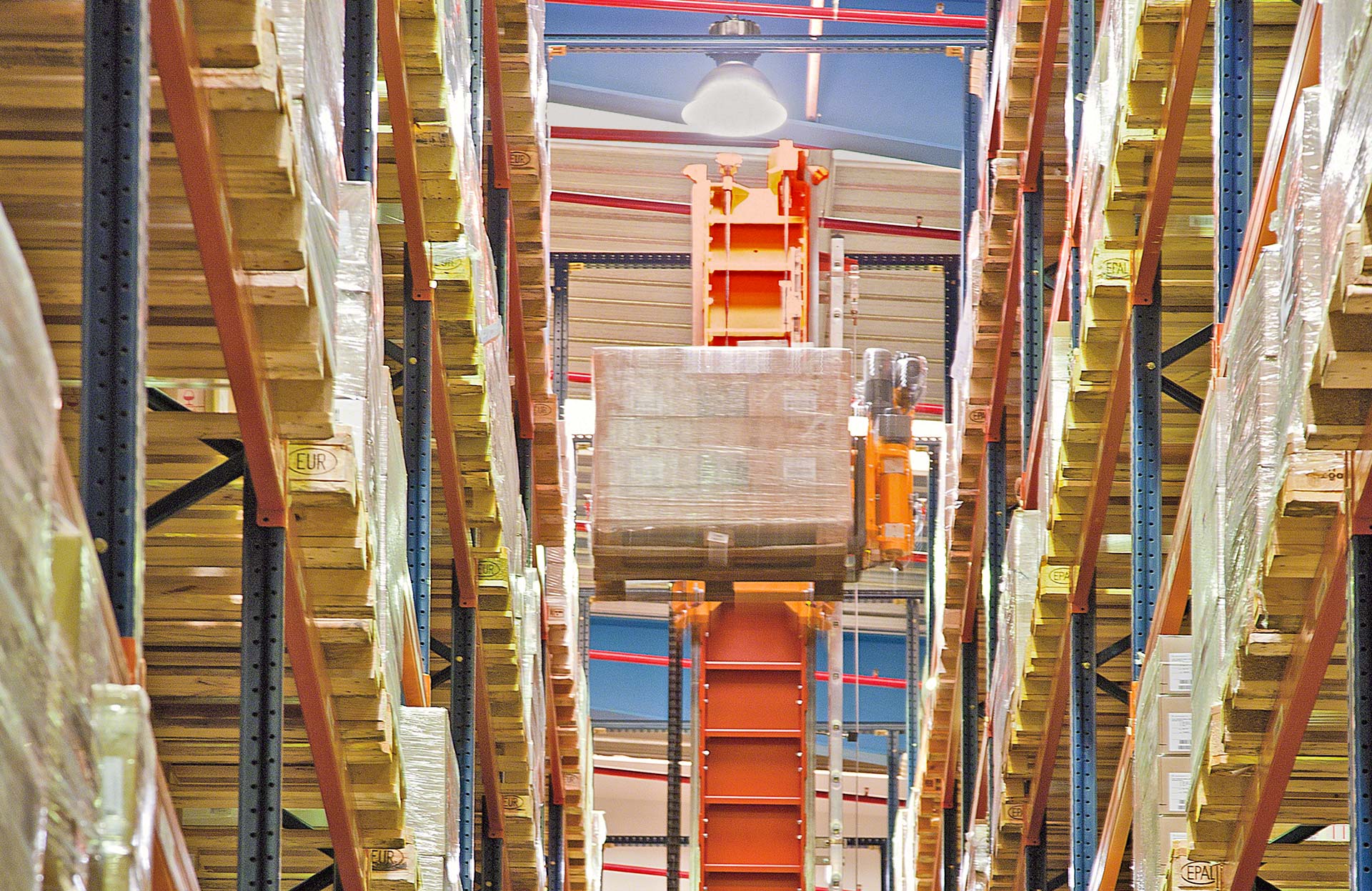

Teine erinevus seisneb selles, et kolmesuunalised virnastuskraanad ei vaja ülemist juhtsiini ega ülemist juhtalust. Samuti saavad need kaubaalused ladustada või need üles võtta otse põranda tasapinnalt. Üheskoos võimaldavad need omadused olemasolevat vertikaalset ruumi tõhusamalt optimeerida kui muud tüüpi virnastuskraanad. Kolmesuunalisi virnastuskraanasid on võimalik kasutada kuni kõrguseni 15 m. Kui vajate kõrgemaid automaatseid ladustamis- ja eemaldussüsteeme (AS/RS), pakub Mecalux teisi kaubaaluste virnastuskraanasid, mis ulatuvad kuni 45 m kõrgusele.

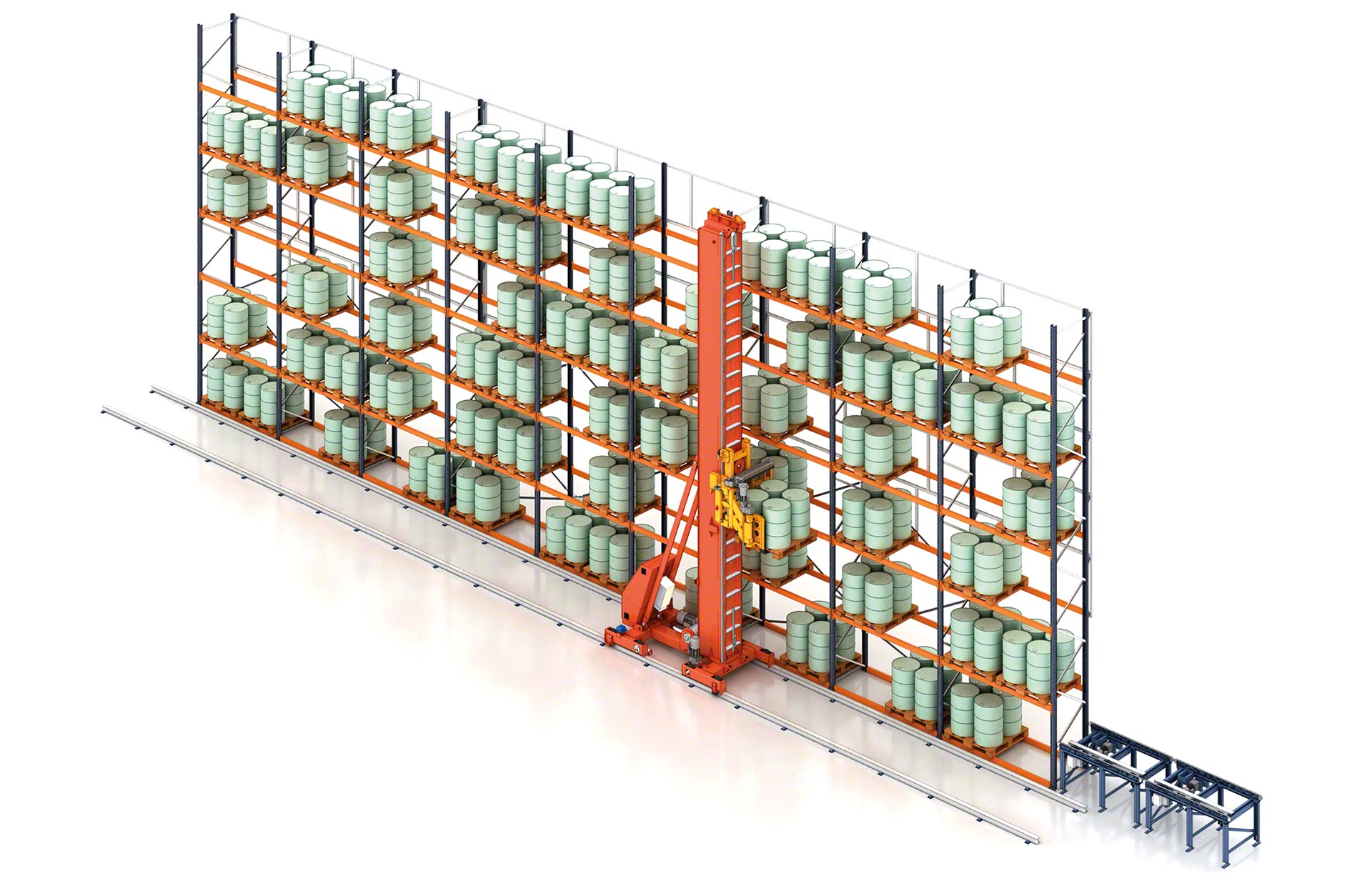

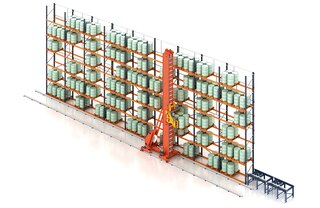

Kolmesuunalised virnastuskraanad ühilduvad tavapäraste ühe kaubaaluse sügavuste riiulitega, mis on kuni 15 m kõrgused.
Sugugi mitte. See on kõige lihtsamat tüüpi virnastuskraana, mis on loodud spetsiaalselt selleks, et automatiseerida traditsioonilisi ladusid, kus varem kasutati kolmesuunalisi kahveltõstukeid. Virnastuskraanad saab kasutusele võtta ilma, et peaksite olemasolevate riiulite paigutust või vahekäigu laiust muutma.
Ei. Erinevalt kolmesuunalistest kahveltõstukitest ei vaja kolmesuunalised virnastuskraanad täiesti ühtlast põrandat. Kõik konarused on hõlpsasti parandatavad, paigaldades siinid, mida mööda virnastuskraana liigub.
Automaatsed kolmesuunalised virnastuskraanad suudavad kanda kuni 1200 kg kaaluvaid kaubaaluseid.
Need seadmed on loodud töötama väga kitsastes vahekäikudes. Minimaalne vahekaugus kahel pool vahekäiku ladustatavate kaubaühikute vahel on 1,76 kuni 1,86 m.
Kolmesuunaline virnastuskraana maksimumkiirus on 100 m/min.
Kolmesuunalisete virnastuskraanade maksimaalne tõstekiirus on 30 m/min 1200 kg kaaluvate kaubaaluste ja 38 m/min 1000 kg kaaluvate kaubaaluste puhul.
Need suudavad töötada temperatuuril 0 °C kuni 40 °C õhuniiskusega kuni 70%.

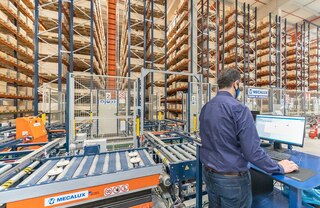

Jah. Automaatne kolmesuunaline virnastuskraana töötab kaht tüüpi tarkvaraga. WMS (Warehouse Management System) määrab igale kaubaühikule asukoha ning WCS (Warehouse Control System) saadab virnastuskraanale juhiseid liikumise kohta. Mecalux pakub mõlemat tarkvaralahendust.
