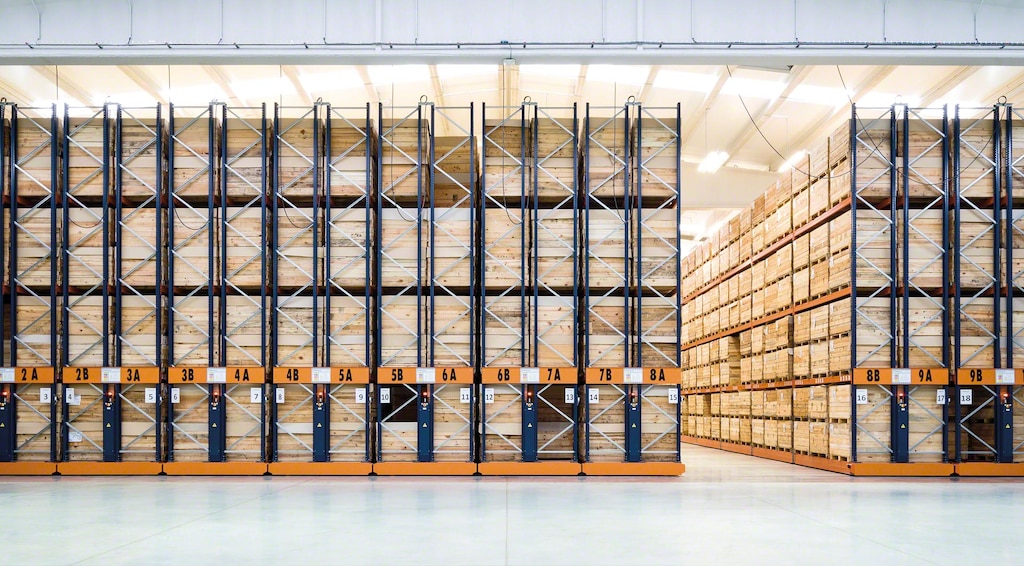

Liikuv kaubaaluseriiul

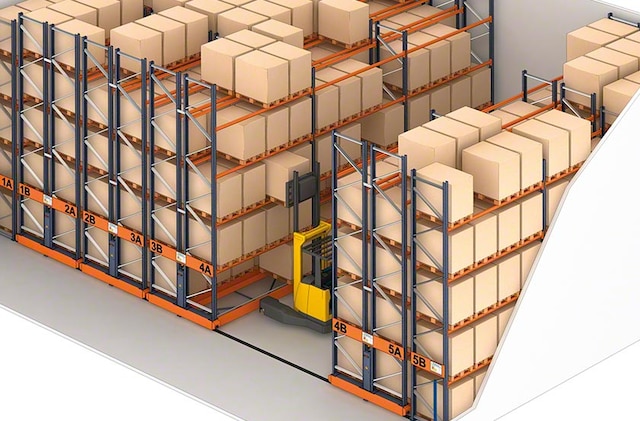

MovirackLiikuvate kaubaaluseriiulite süsteem, mis ühendab suure tihedusega ladustamise ja otsejuurdepääsu kõigile kaubaalustele ning suurendab oluliselt lao mahutavust.
Toode
Liikuv ladustamine: ruumi optimeerimine, mis tagab kaubale otsejuurdepääsu

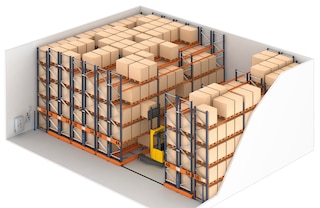

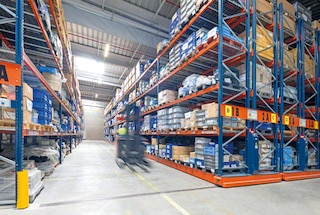

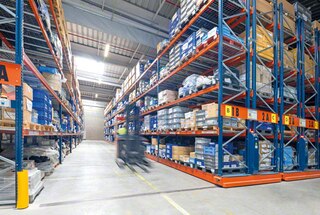

Liikuv kaubaaluseriiul on suure tihedusega ladustamislahendus, mis suurendab märkimisväärselt laomahtu, säilitades samal ajal otsejuurdepääsu kõigile kaubaalustele. Riiulid on paigaldatud mootoriga liikuvatele alustele, mis liiguvad külgsuunas mööda rööpaid.
Mecaluxi Movirack liikuvad ladustamisriiulid optimeerivad ruumi, mille võtab enda alla laosüsteem. See tähendab, et riiuliüksused liiguvad kokku ja lahku täielikult kontrollitud viisil, avades igal ajahetkel ainult vajaliku töövahekäigu.
Liikuva kaubaaluseriiuli eelised
- Suurem mahutavus: teisaldatavad laoriiulid pakuvad tavapäraste kaubaaluste riiulitega võrreldes 80–120% rohkem hoiuruumi.
- Otsejuurdepääs: see on ainus suure tihedusega laosüsteem, mis võimaldab otsejuurdepääsu kogu ladustatud kaubale.
- Külmhoidla energiasääst: tänu paremale ruumikasutusele on jahutamist vajava õhu kogus väiksem ning see omakorda vähendab energiatarbimist.
- Sobib komplekteerimiseks: mitme vahekäiguga töörežiimil saab komplekteerimiseks avada samaaegselt (ühe asemel) kuni kolm vahekäiku.
- Mitmekülgsus: liikuvaid kaubaaluseriiuleid saab kohandada ka kaubaaluseta koormate, näiteks poolide, torude ja profiilide ladustamiseks.
- Skaleeritav: süsteemi on võimalik lao kasvuga kohandada. Seda saab täiendavate liikuvate kaubaaluseriiulite lisamisega laiendada.
- Turvalisus ja vastupidavus: vastupidaval konstruktsioonil on ohtralt turvaseadmeid, mis kaitsevad nii töötajaid kui ka kaupa.
- Suur kandevõime: iga liikuv alus suudab kanda üle 600 tonni raskust.
Liikuv kaubaaluseriiul Movirack on aidanud meil oma hoiuruumi märkimisväärselt suurendada
Liikuva kaubaaluseriiuli rakendusvõimalused

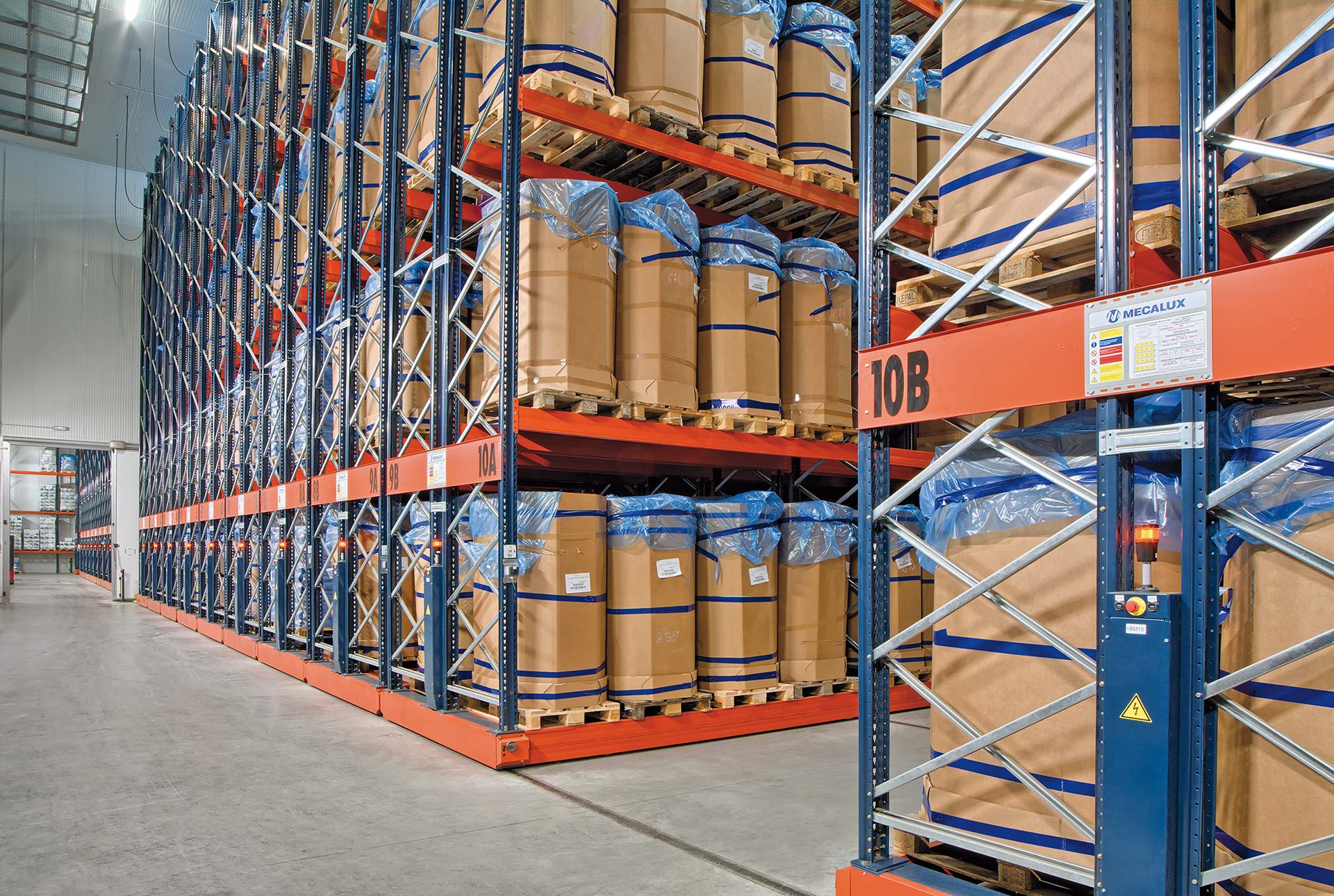

Ideaalne suure tihedusega ladustamiseks ja juhul kui kõikidele kaubaalustele on tarvis otsejuurdepääsu
Liikuvate kaubaaluseriiulite süsteem sobib ideaalselt ettevõtetele, mis vajavad piiramatut juurdepääsu kõigile ladustatud kaubaalustele ja soovivad oma olemasolevat laopinda maksimaalselt ära kasutada.

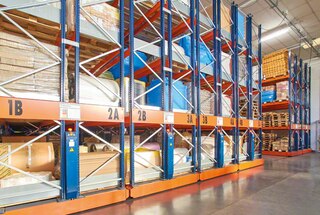

Mitme laoarvestusühikuga rajatised
Liikuvad kaubaaluseriiulid sobivad ideaalselt ladudesse, kus on lai valik keskmise kuni madala liikuvusega laoarvestusühikuid.

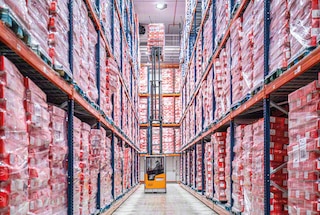

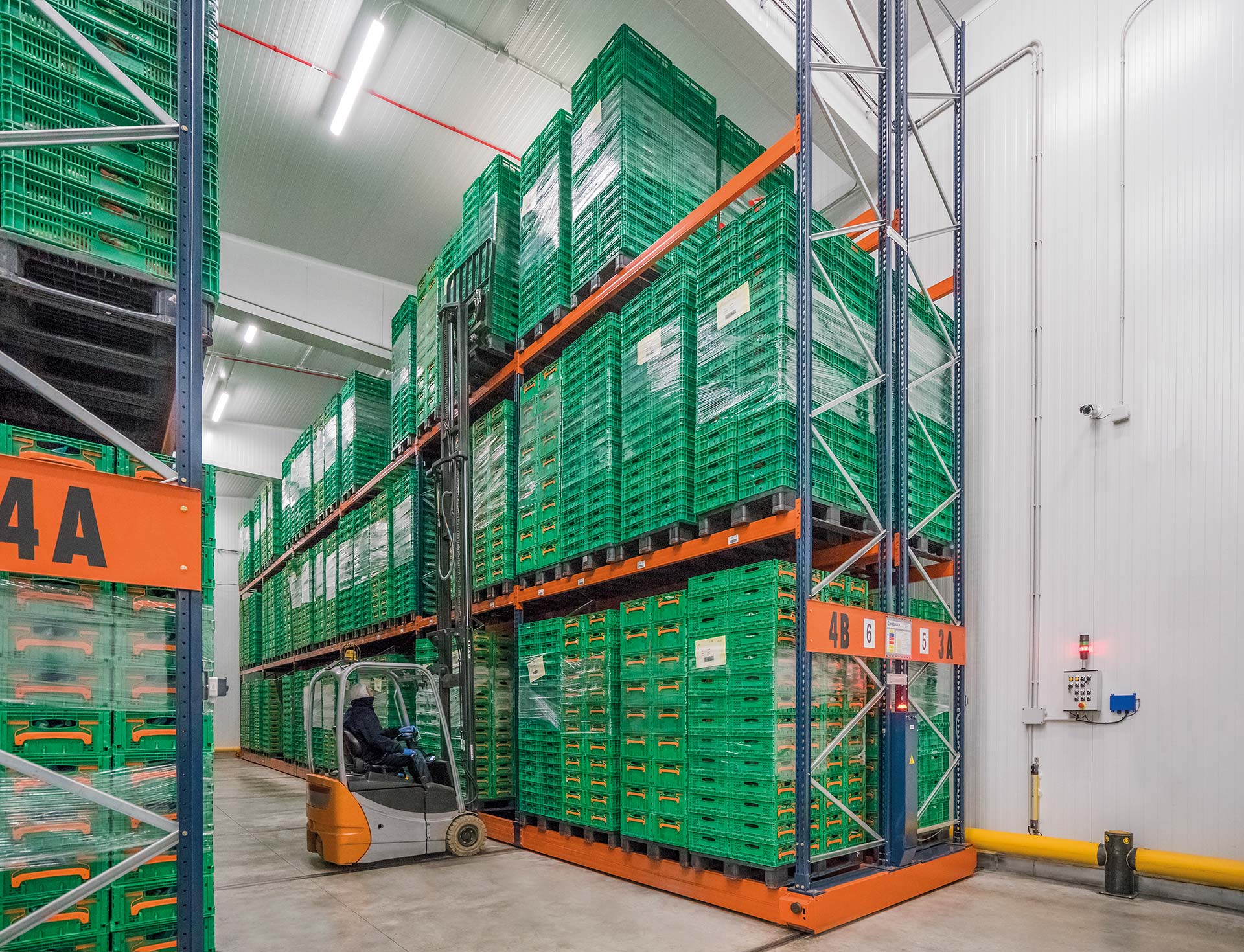

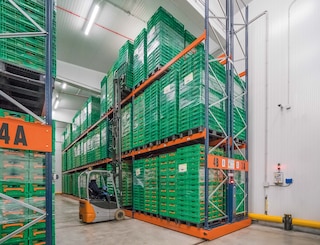

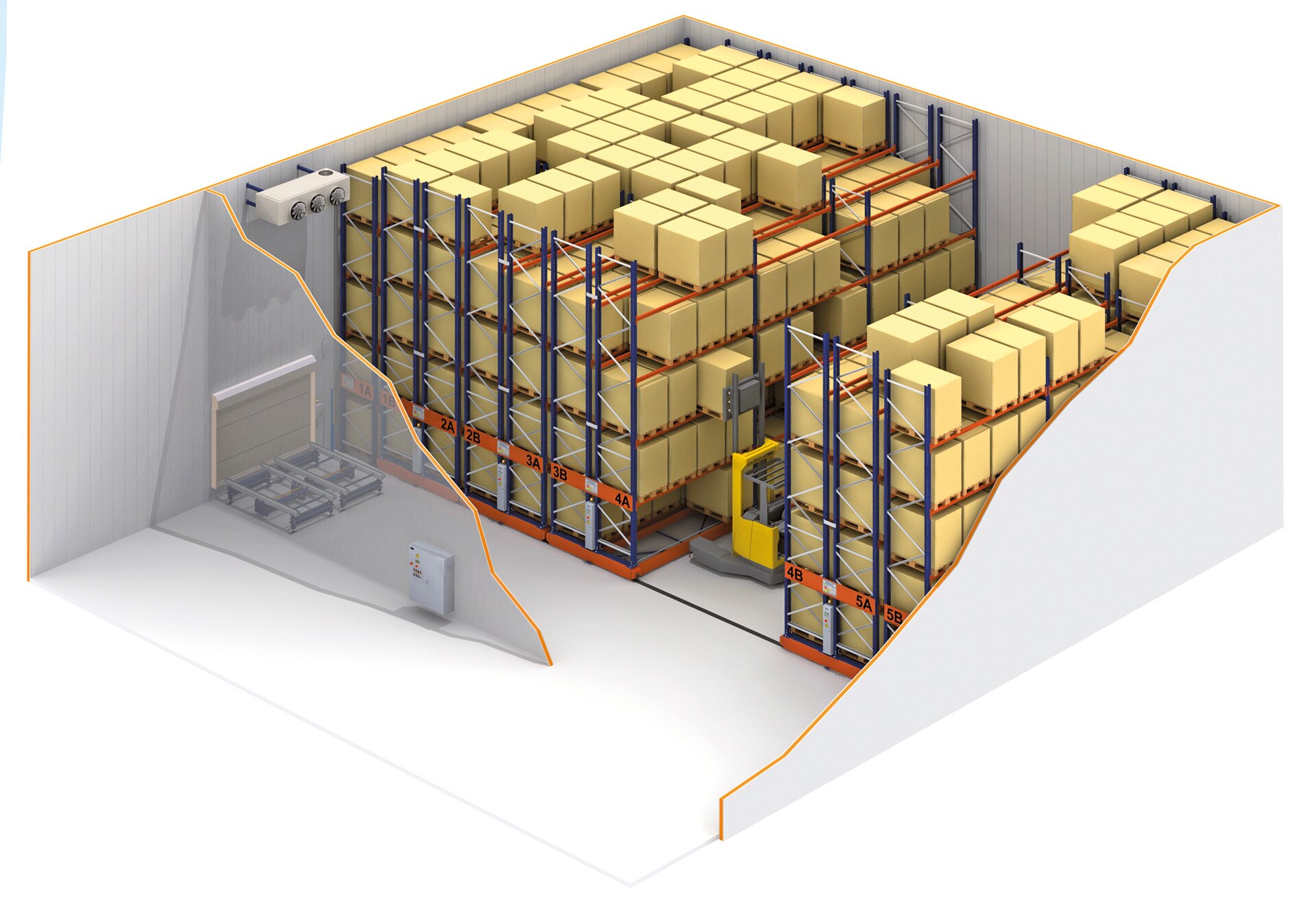

Külm-/sügavkülmlaod
Selle süsteemi rakendamine külm- ja sügavkülmladudes vähendab märkimisväärselt energiatarbimist.

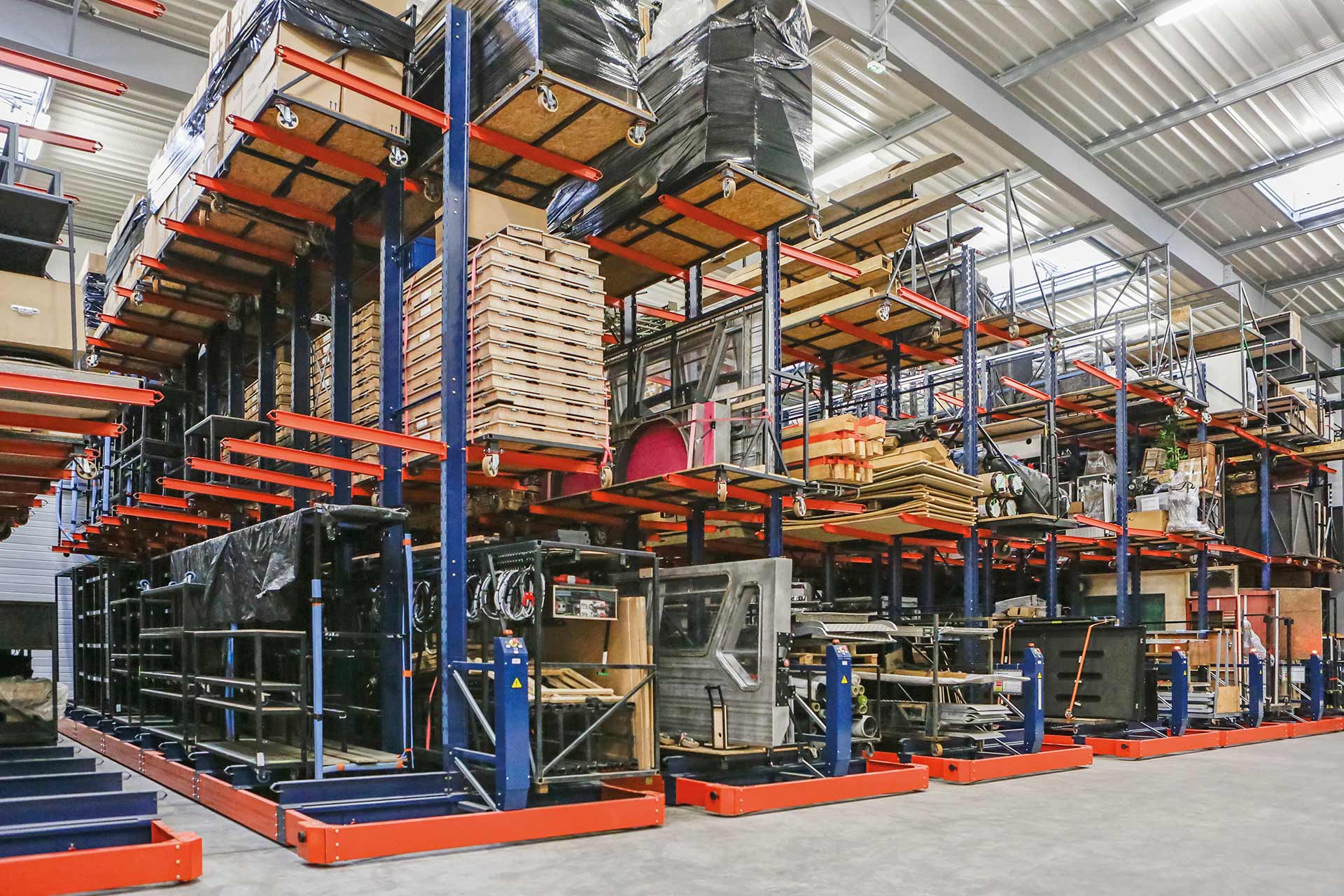

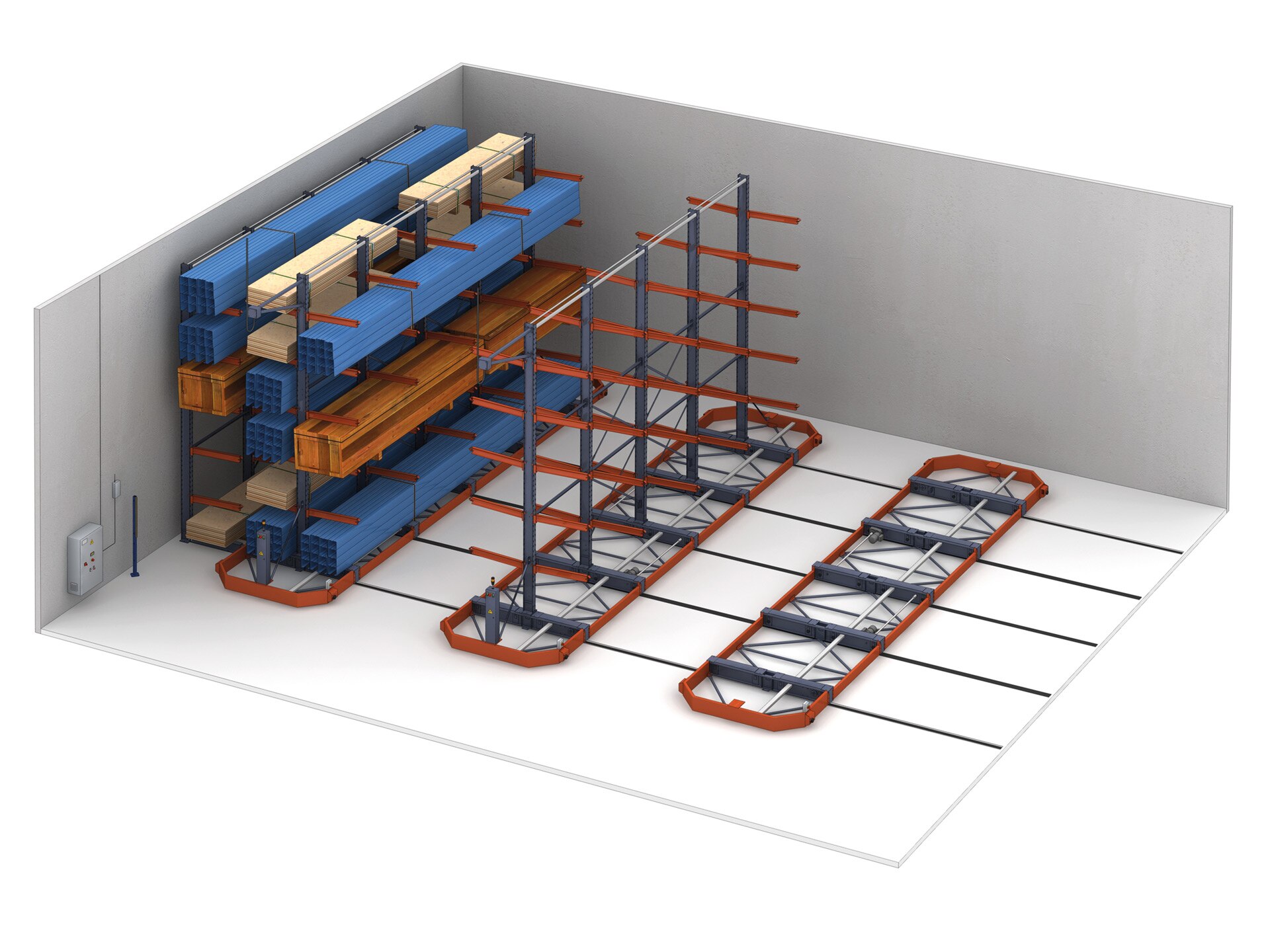

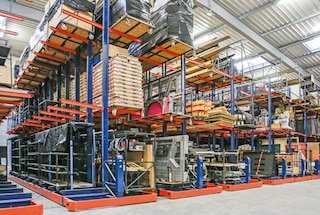

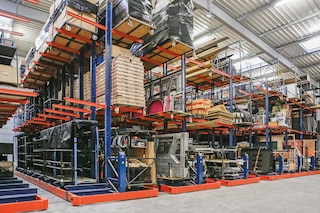

Kaubaaluseta kaupade tihe ladustamine
Nendel riiulitel saab ladustada spetsiaalseid kaubaühikuid, näiteks trumleid ja rulle (kasutades spetsiaalseid tugielemente) ning torusid ja profiile (konsoolriiulitel).

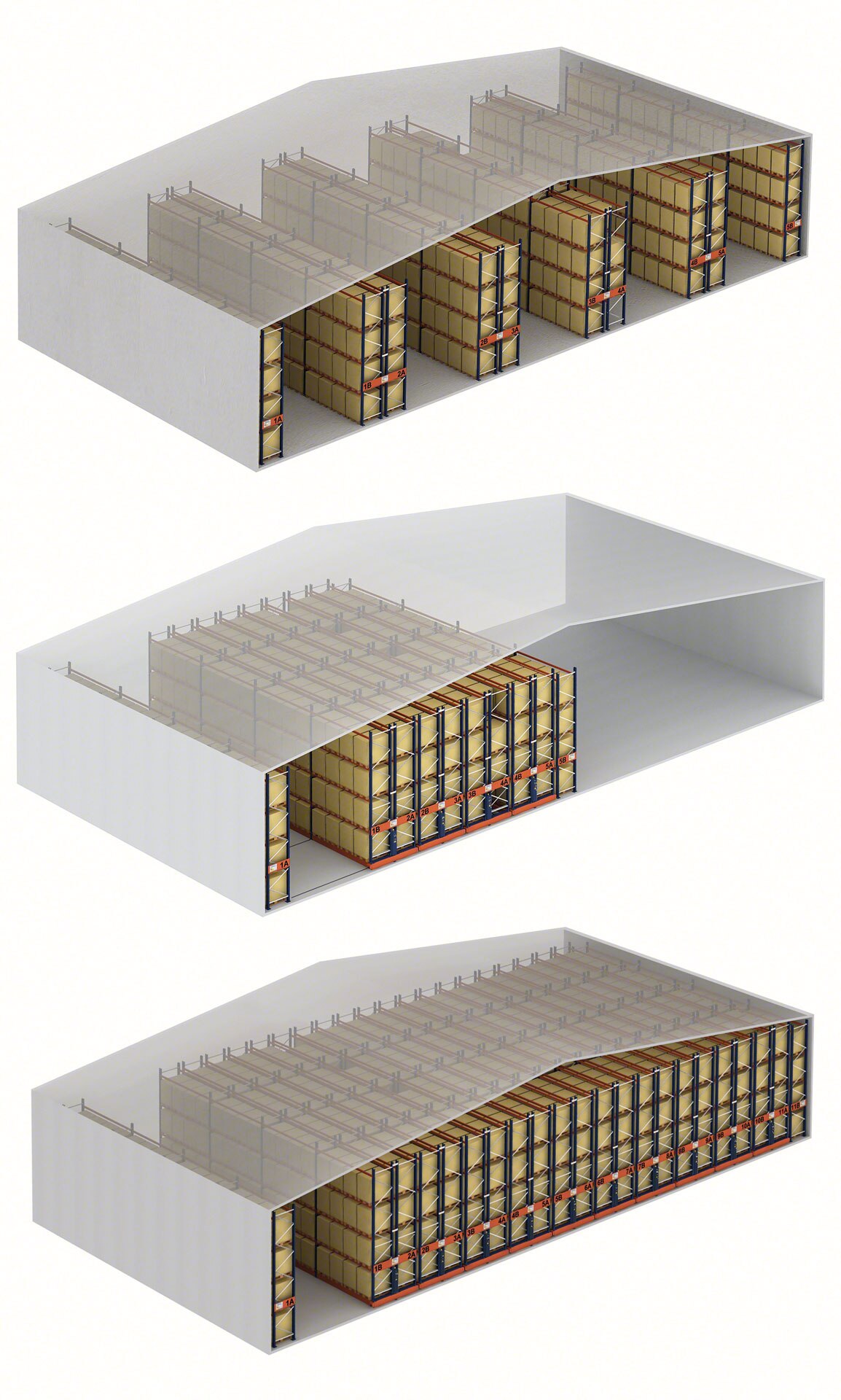

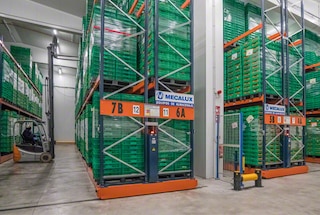

Piiratud ruumiga rajatised
Need riiulid laiendavad ladustamisvõimalusi ilma täiendavat laopinda vajamata ning säilitavad hea ligipääsetavuse.

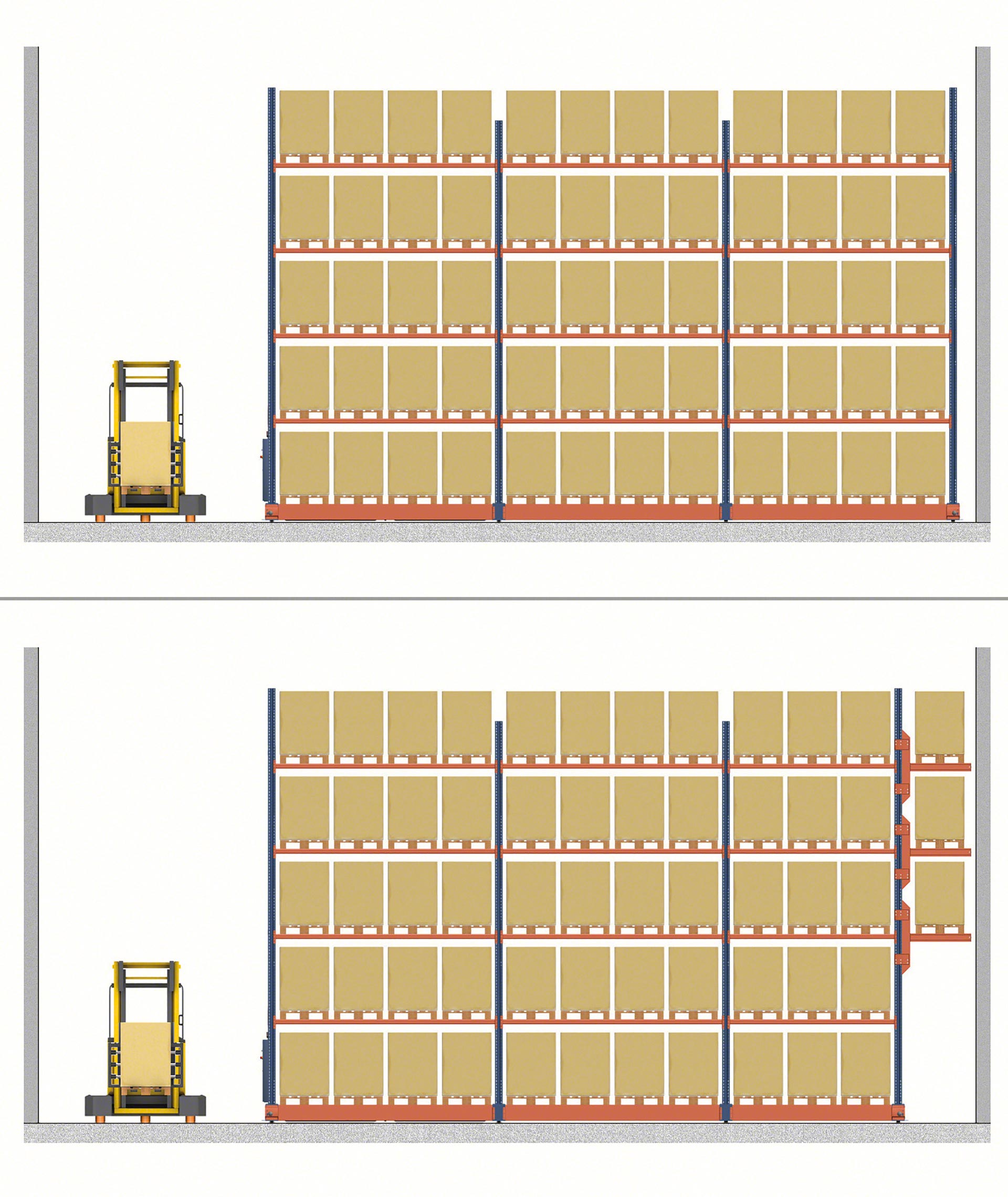

Kuidas liikuv kaubaaluseriiul töötab?
Automaatne liikumine, mida juhitakse kaugjuhtimise teel või liikuvate riiulialuste kaudu
Liikuvate kaubaaluseriiulite töö laos on väga lihtne. Kui tõstukijuht on valinud vahekäigu, kus ta soovib töötada, aktiveerib ta süsteemi. Seejärel avanevad riiulid automaatselt üksteise järel, kuni valitud vahekäigule on võimalik juurde pääseda.

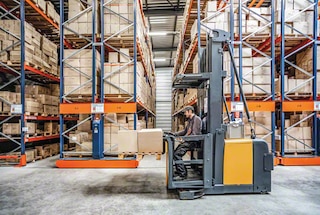

Töövahekäigu valimine
Tõstukijuht saab käsu kaubaalus ladustada või riiulilt eemaldada. Kui rajatises kasutatakse laohaldustarkvara (WMS), kuvatakse see otse tema RF-skanneril.

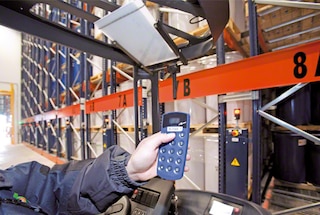

Vahekäigu avamine
Tõstukijuht annab käsu vajaliku vahekäigu avamiseks kaugjuhtimispuldi või vastava liikuva aluse juhtpaneelide kaudu.

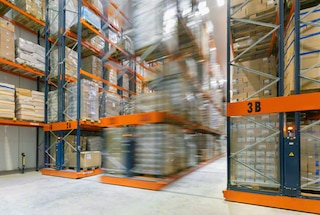

Riiuli külgsuunaline liikumine
Riiulid libisevad automaatselt külgsuunas, kuni avatuks jääb ainult valitud töövahekäik.

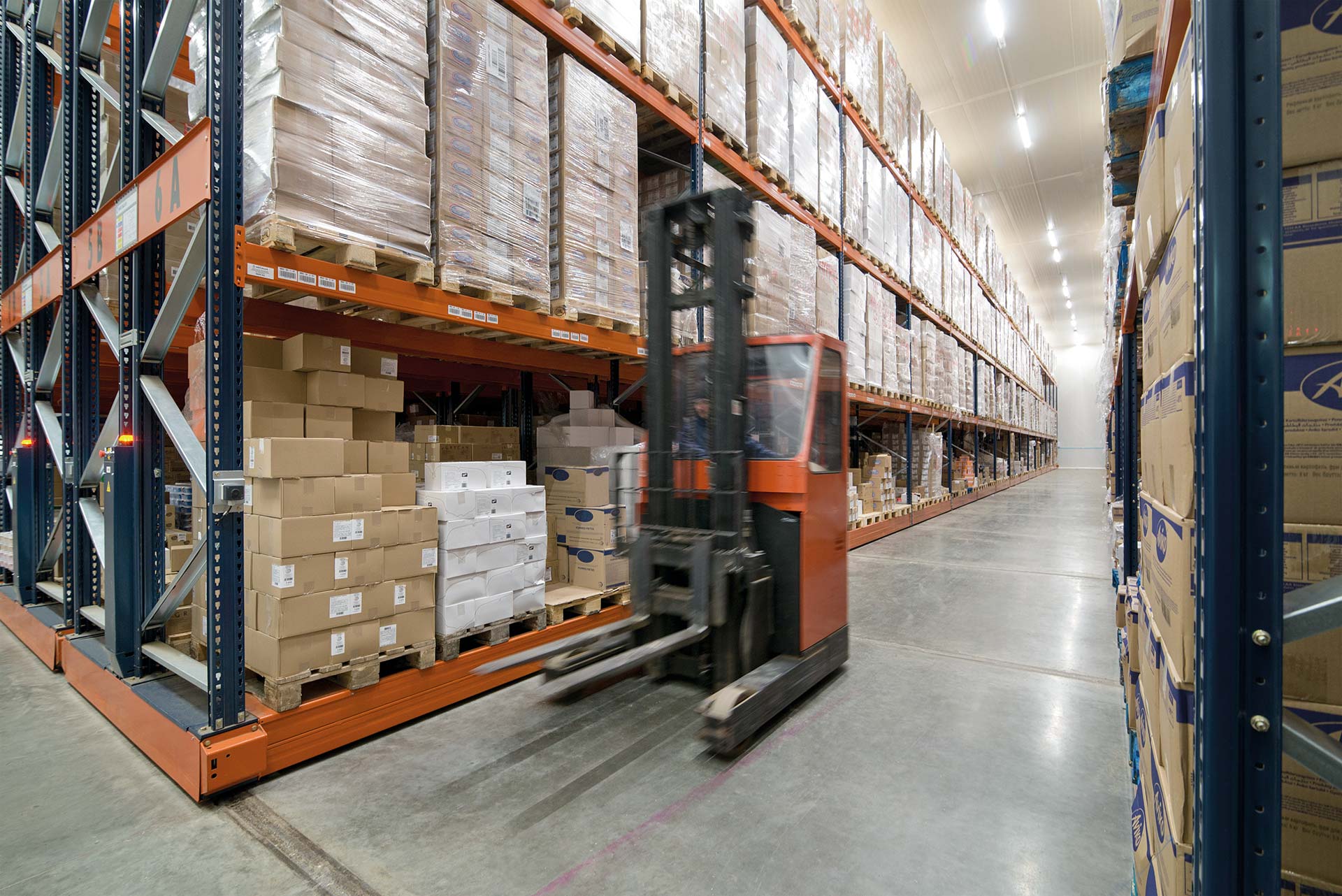

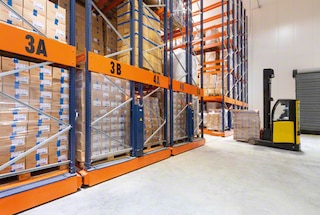

Vahekäiku sisenemine
Tõstukijuht siseneb kahveltõstukiga vahekäiku. Sisenemise ajal aktiveeritakse väline turvapiire, mis takistab riiulite liikumist ajal, kui vahekäigus töötatakse.

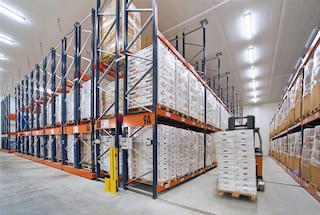

Vahekäigust väljumine ja süsteemi taasaktiveerimine
Pärast kaubaaluse ladustamist või selle eemaldamist lahkub kahveltõstuk vahekäigust. Seejärel lülitab operaator süsteemi kaugjuhtimispuldist või lähtestamisnupust uuesti sisse.

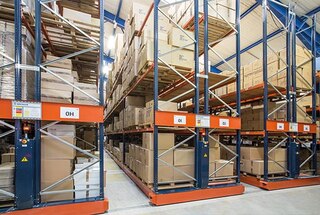

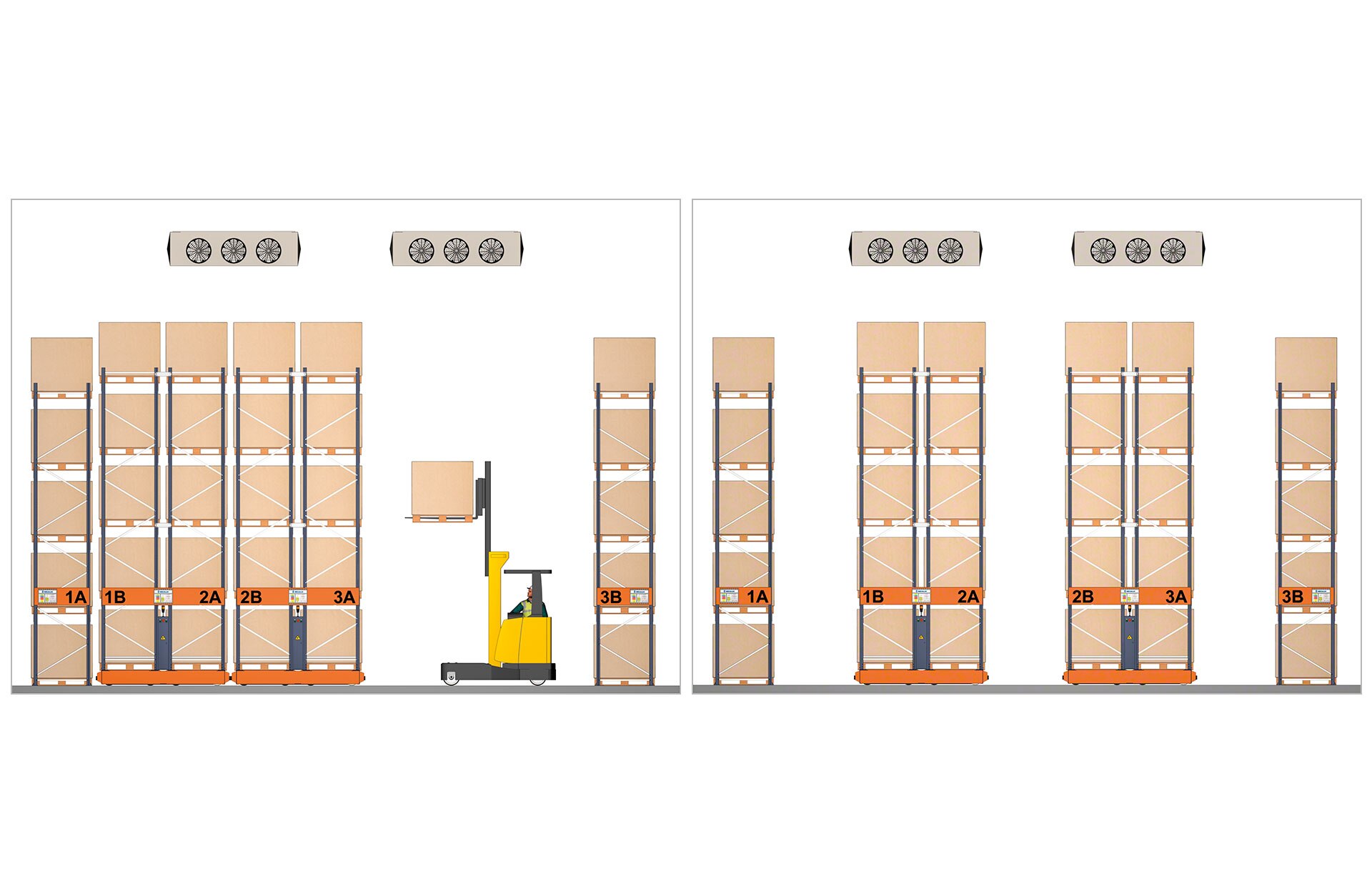

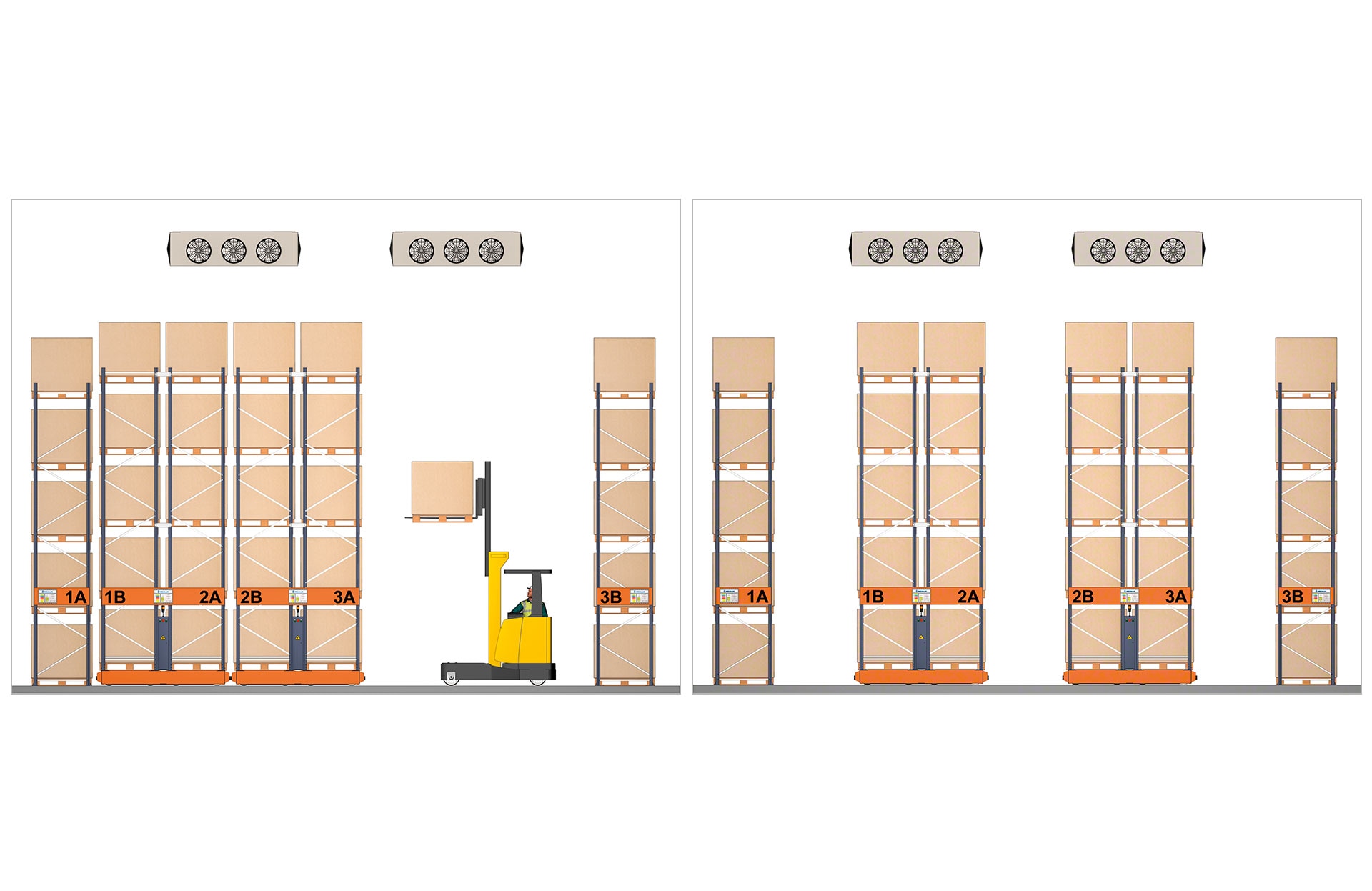

Mitme vahekäigu režiim
See avab tellimuste komplekteerimiseks samaaegselt kuni kolm vahekäiku. See funktsioon valitakse juhtpaneelilt ja seda saab aktiveerida kaugjuhtimispuldi või alustele sisseehitatud juhtpaneelide abil.

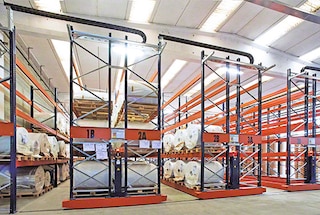

Parkimisrežiim
See seadistus jaotab ligipääsuruumi kõigi vahekäikude vahel nii, et kõik riiulialused on üksteisest võrdsel kaugusel. Nii on õhuringlus (peamiselt külmades ruumides) parem ning inventuuri tegemine või komplekteerimine kergem.

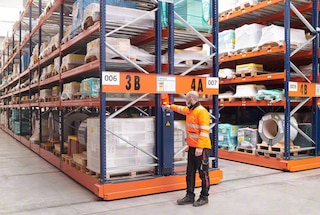

Käsitsirežiim hooldustöödeks
Selle meetodi puhul, mida kasutatakse peamiselt hooldustöödeks, tuleb aluseid ükshaaval liigutada. Operaator peab hoidma all liikumissuuna nuppu, mis asub alusel oleval juhtpaneelil.
Hinnangud
Selle laosüsteemi tõhususe toovad kõige paremini esile numbrid. Esiteks on ladustuskulud langenud 64%. Teiseks on meie laomaht suurenenud 55%. Kolmandaks teenib investeering end tagasi 1,2 aastaga. See kõik saavutatud sama suurt tootlikkust säilitades.
Liikuvad kaubaaluseriiulid Movirack võimaldavad meil väikesel pinnal ladustada suurt hulka kaubaaluseid mitme LAÜga. Lisaks annavad need otsejuurdepääsu kaubaalustele, hõlbustades nii kaubahaldust ja lõppkokkuvõttes ka kontrolli laovarude üle. Valisime Mecaluxi, sest lisaks sellele, et tegu on ühe sektori maailmaliidriga, hoolitseb see tiheda töösuhte säilitamise eest klientidega ning pakub konkurentsivõimelisi hindu.
See lahendus on meile kaubaaluste riiulitega võrreldes oluliselt ruumi juurde andnud. Lisaks sobib see ideaalselt külmladustamiseks, mille puhul on peamine tegur energiasääst ja seega ka energiakulud.
Riiulid Movirack on meie ootusi ületanud. Oleme eriti rahul täiendava laoruumiga, mille saavutasime ilma toodetele otsejuurdepääsu ohverdamata. Oleme neid riiuleid terve aasta ööpäevaringselt kasutanud ning meil pole olnud ainsatki probleemi.
Liikuvate kaubaaluseriiulitega Movirack ei ole me mitte ainult laoruumi juurde saanud, vaid selle tulemusel ka tootlikkust suurendanud. Operaatorid on süsteemi kasutamise väga kiiresti selgeks õppinud. Nüüd on meie tegevus tõhusam ja meil on oma kaubast täpne ülevaade.
Riiulid Movirack kasutavad ära kogu meie laopinna ja annavad ladustamisvõimekuse, mida oma klientide teenindamiseks vajame. Lisaks on vahekäigud piisavalt laiad, et töötajad saaksid neis tegutseda ja ennekõike kaupa komplekteerida.
Liikuva kaubaaluseriiuli komponendid
Mecaluxi liikuvad kaubaaluseriiulid Movirack paistavad silma oma komponentide valmistamisel kasutatud materjalide kõrge kvaliteedi poolest, mis tagab riiulite suurepärase töökindluse ja pika kasutusea.
Liikuvad kaubaaluseriiulid on struktuurilt sarnased tavapäraste staatiliste riiulitega. Erinevus seisneb selles, et need on paigaldatud motoriseeritud liikuvatele alustele, mis koosnevad alusvankrist, taladest, mootorist, veovõllist ja muudest elementidest.
Operaatorid saavad mobiilse riiulisüsteemi tööd juhtida nii pardal olevate juhtpaneelide (iga liikuva aluse lõpus on üks) kui ka juhtmevabade kaugjuhtimispultide kaudu (mida nad saavad kasutada näiteks kahveltõstukilt).
Süsteem Movirack vastab kõigile kehtivatele ohutusnõuetele ja sisaldab vajalikke seadmeid tõrgeteta töö tagamiseks.

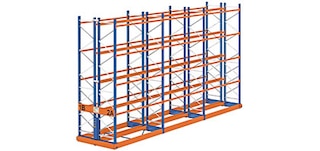

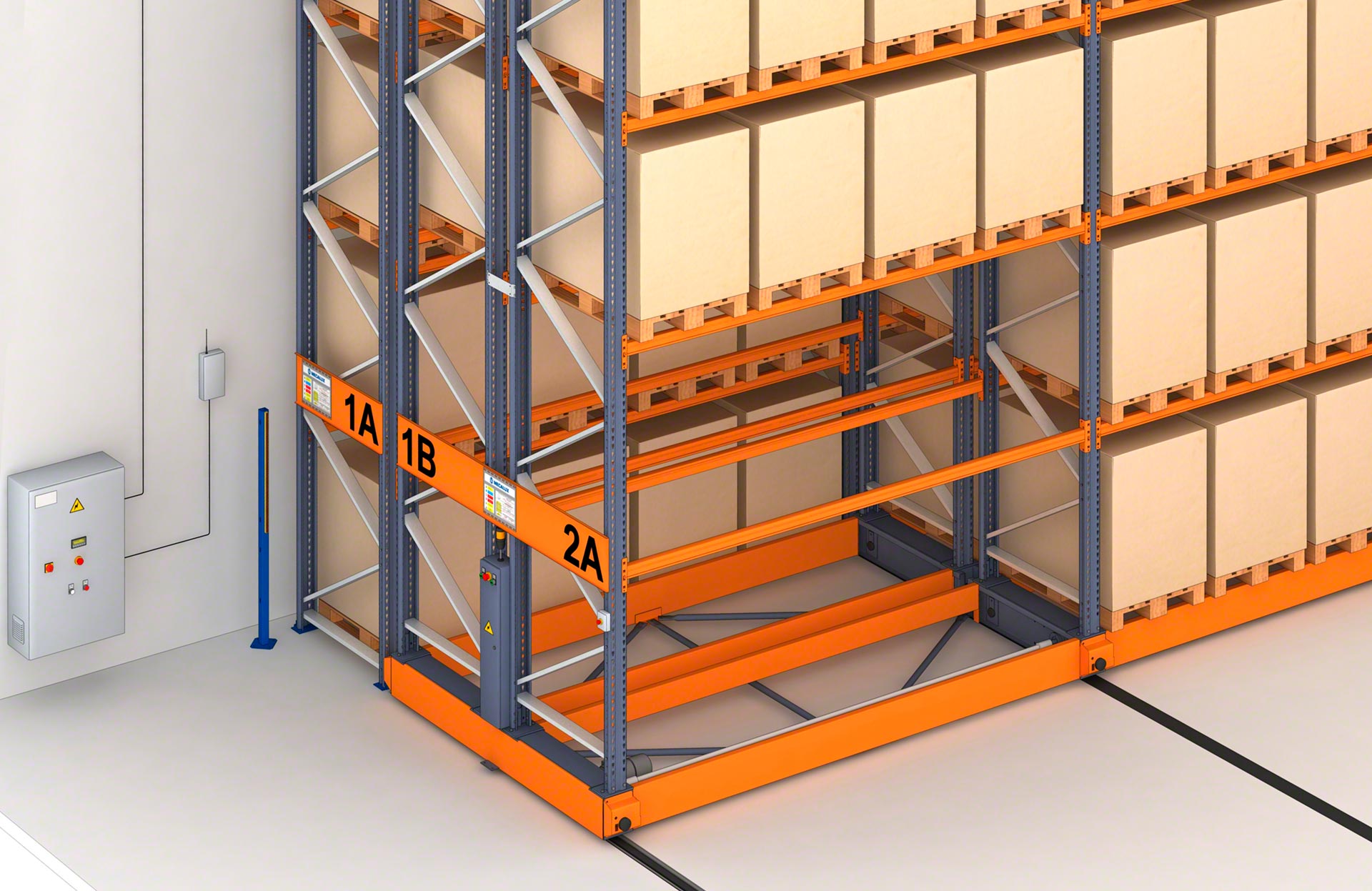

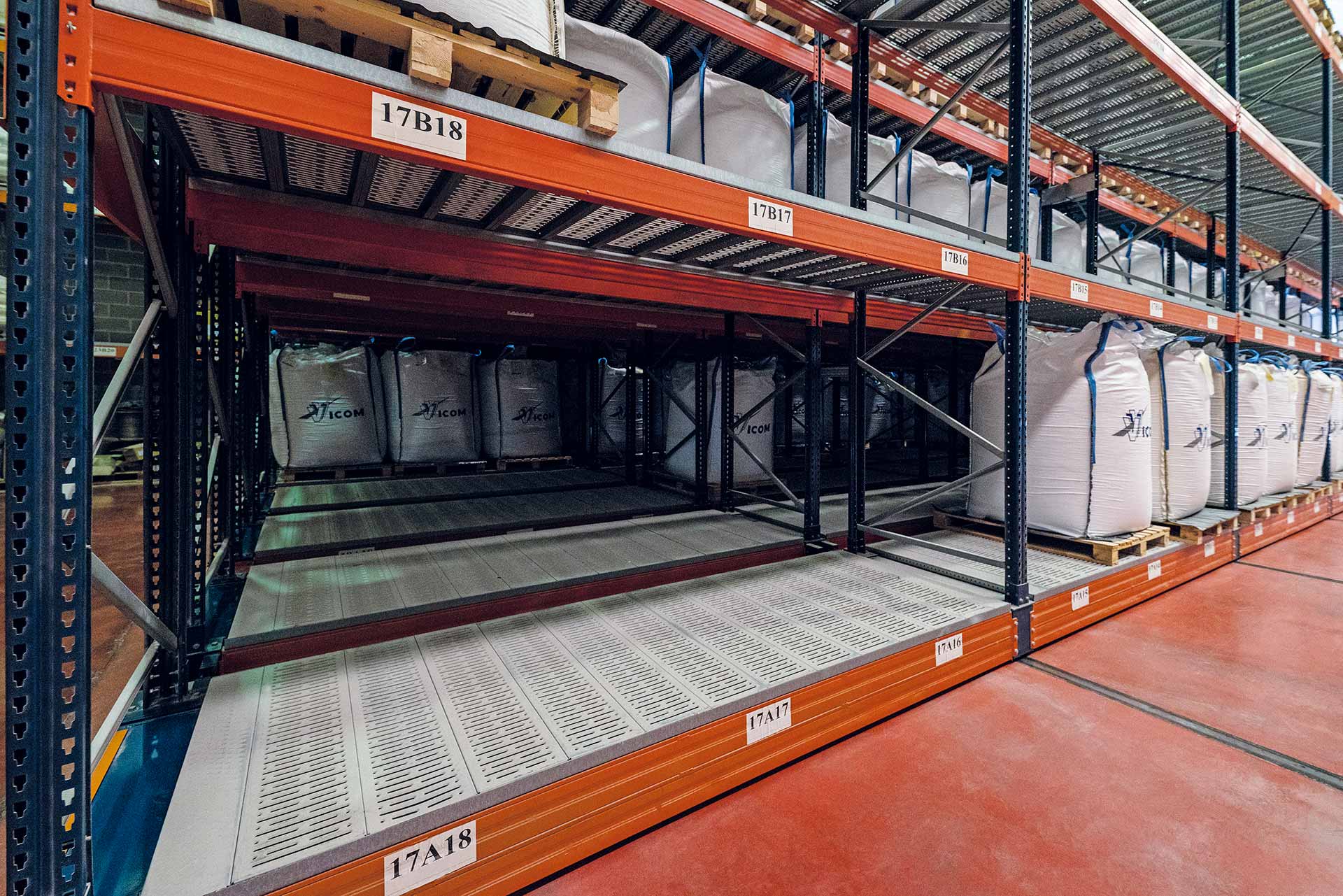

Metallriiulid

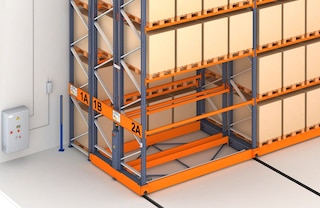

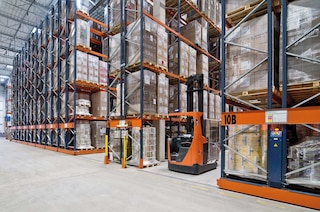

Süsteem Movirack koosneb paigaldise otstes paiknevatest fikseeritud riiulitest, mis on tavaliselt ühe juurdepääsuga, ja liikuvale alustele paigaldatud kahepoolse juurdepääsuga riiulitest.

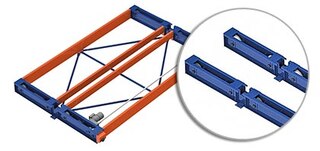

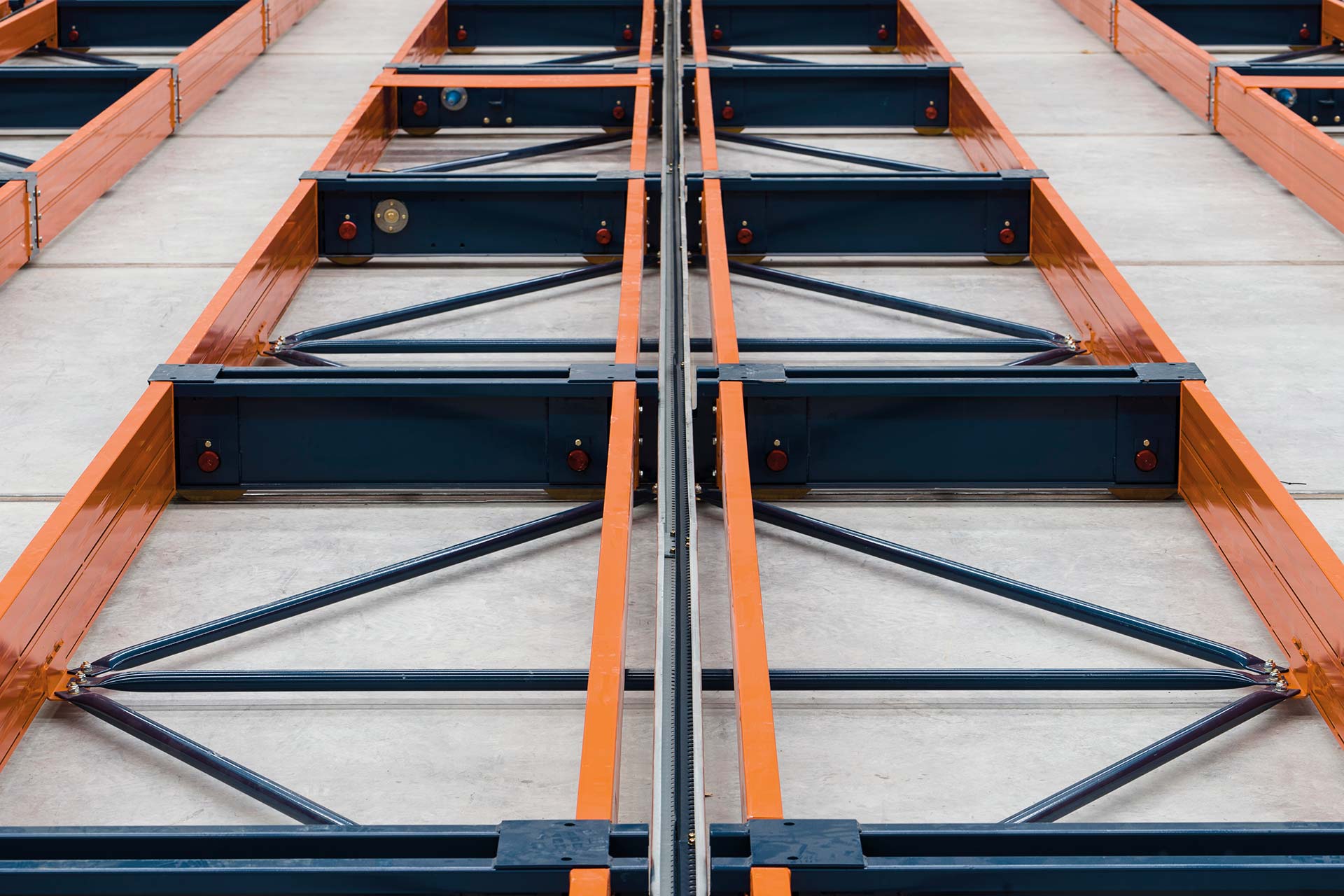

Alusvankrid
Need moodustavad liikuvate aluste põhistruktuuri ning asuvad raamide all. Need sisaldavad kolme rullikukomplekti: veoratta, juhtratta ja vaba- ehk veereratta jaoks.

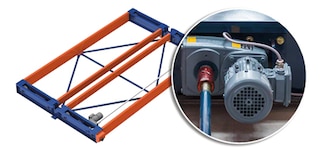

Mootorid
Need edastavad käigukasti kaudu jõu alusvankri veoratastele. Liikuva aluse mootorite arv sõltub koorma kaalust ja aluste pikkusest.

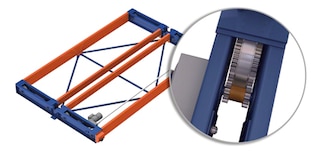

Topelthammasrattaga käigud
Topelthammasrattaga käigud võimaldavad kelgul sujuvamalt liikuda. See pikendab mehaaniliste komponentide kasutusiga.

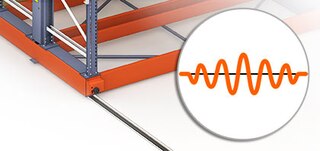

Sagedusmuundurid
Need reguleerivad mootorite kiirust, et tagada liikuvate aluste ühtlane käivitumine ja peatumine.

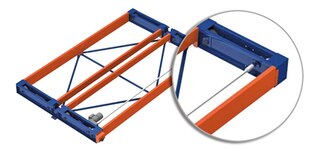

Veovõllid
Veovõllid võimaldavad suurendada veopunktide arvu, tagades aluste ühtlasema liikumise.

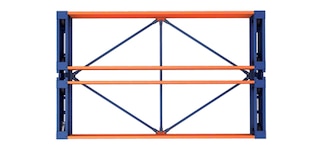

Toed
Nende rombikujuline paigutus koos tsentraalse tugevdusega hoiab ära liikuvate aluste pikisuunalise deformeerumise.

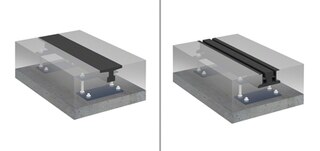

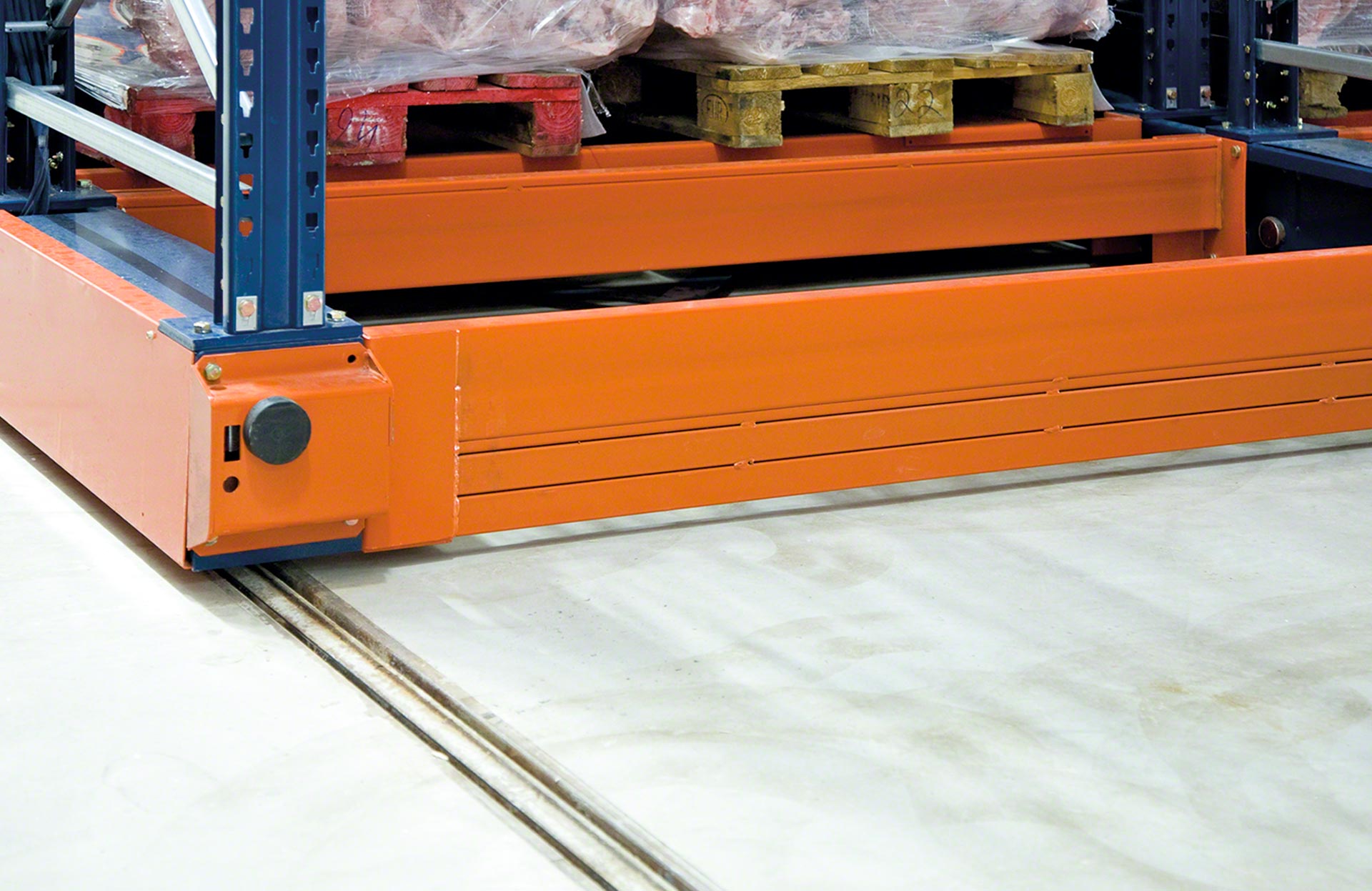

Põrandale paigaldatud rööpad
Elemendid, millel vankrite rattad veerevad. Rööpaid on kahte tüüpi: üks veorataste ja teine juhtrataste jaoks.

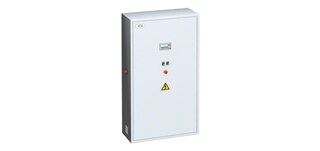

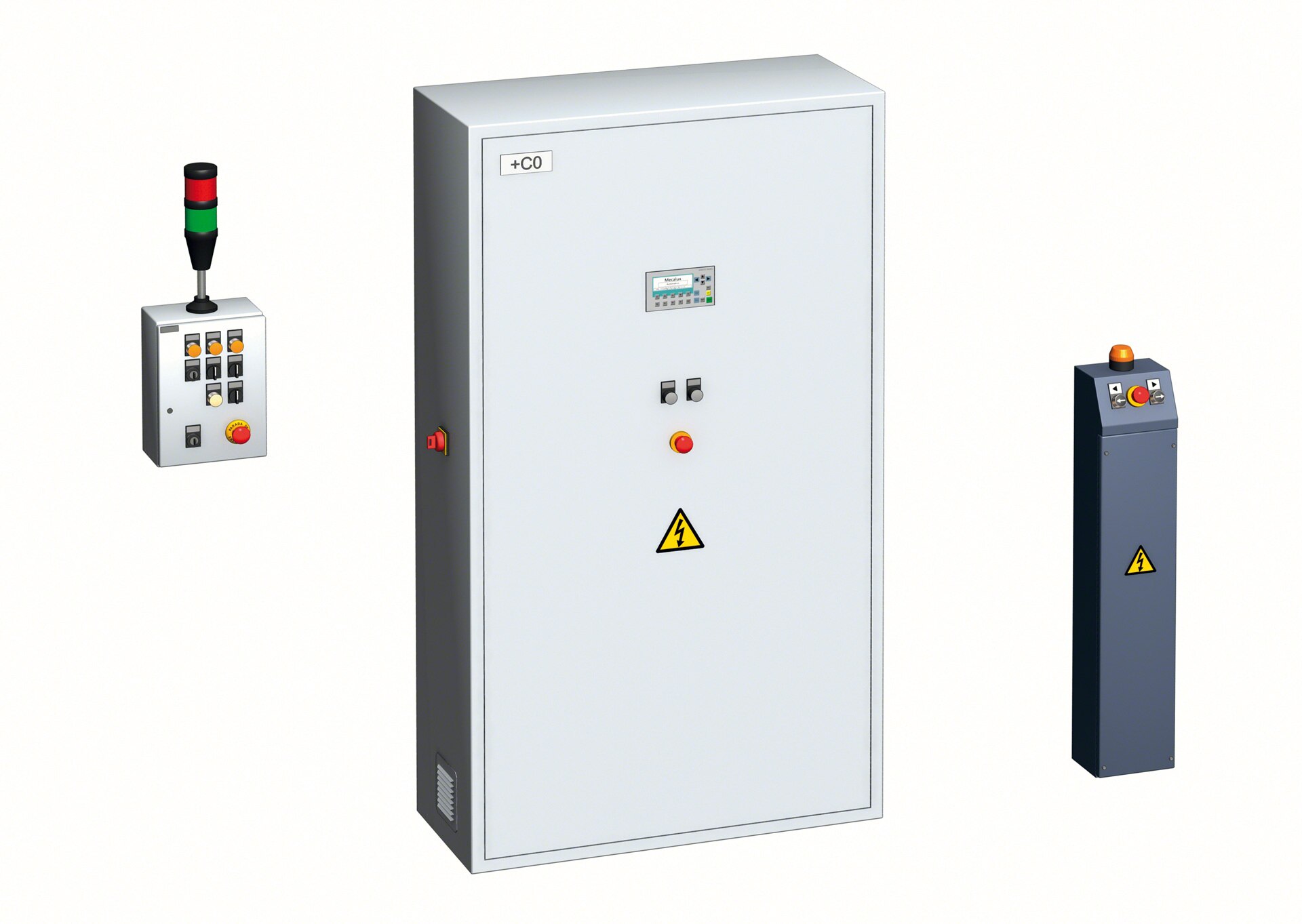

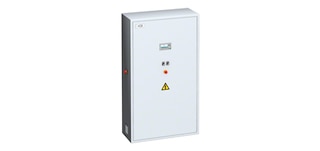

Peamine juhtpaneel
Sellest juhitakse süsteemi, mis reguleerib kõiki aluseid. See sisaldab muu hulgas programmeeritavat loogikakontrollerit (PLC), ajamiga sagedusmuundurit ja ekraani, mis näitab süsteemi olekut.

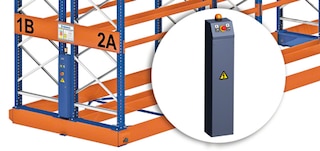

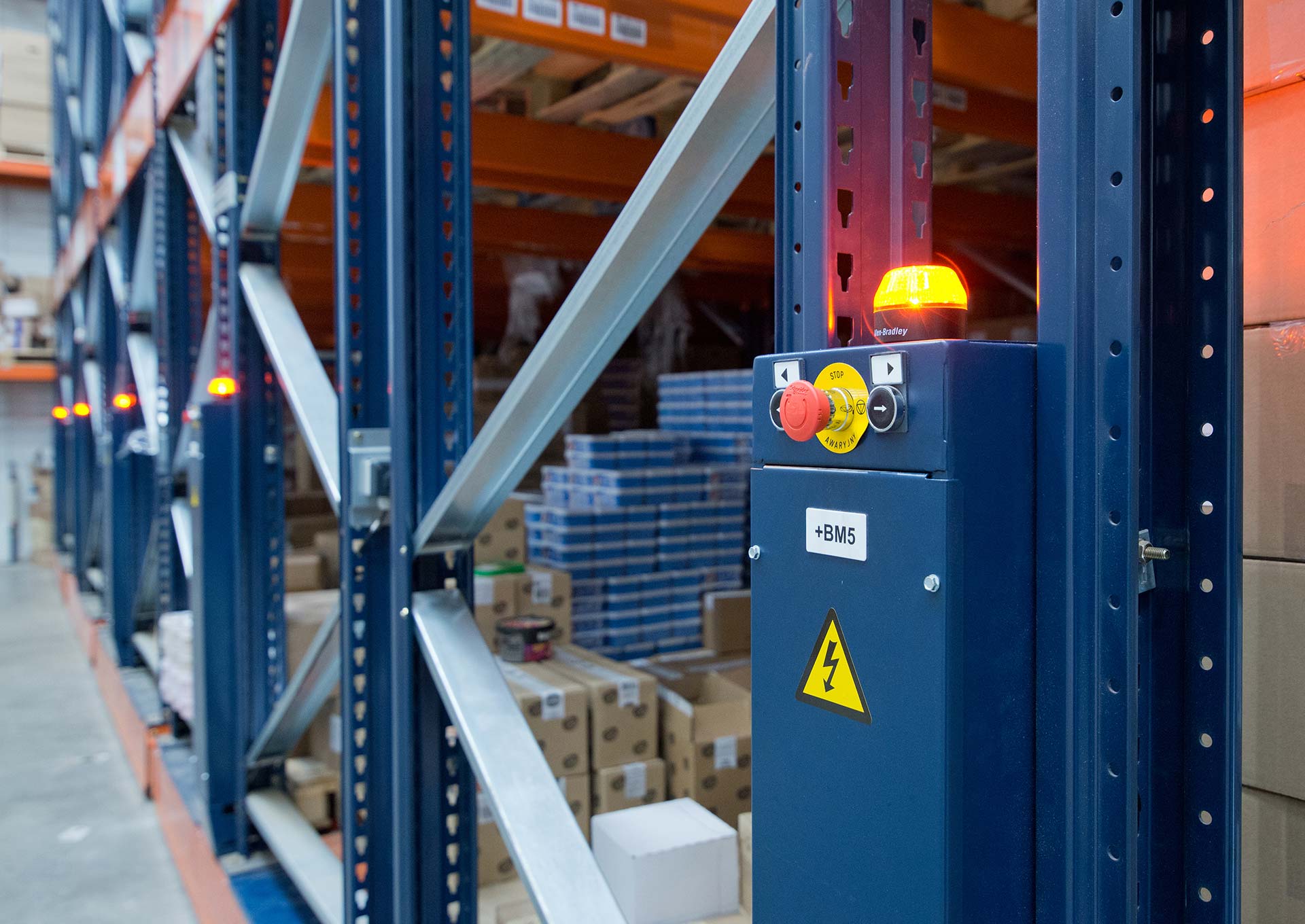

Alusel olevad juhtpaneelid
Need asuvad iga mobiilse aluse esiosas. Paneelidel on liikumise juhtimise nupud, hoiatustuli ja avariipeatusnupp.

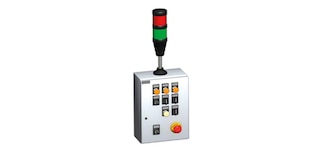

Juhtpaneel
See on paigaldatud nähtavale kohale liikuva kaubaaluseriiuli lähedale. Sellel on kaheasendiline valiklüliti töörežiimi jaoks ning kolmeasendiline valiklüliti tööoleku jaoks.

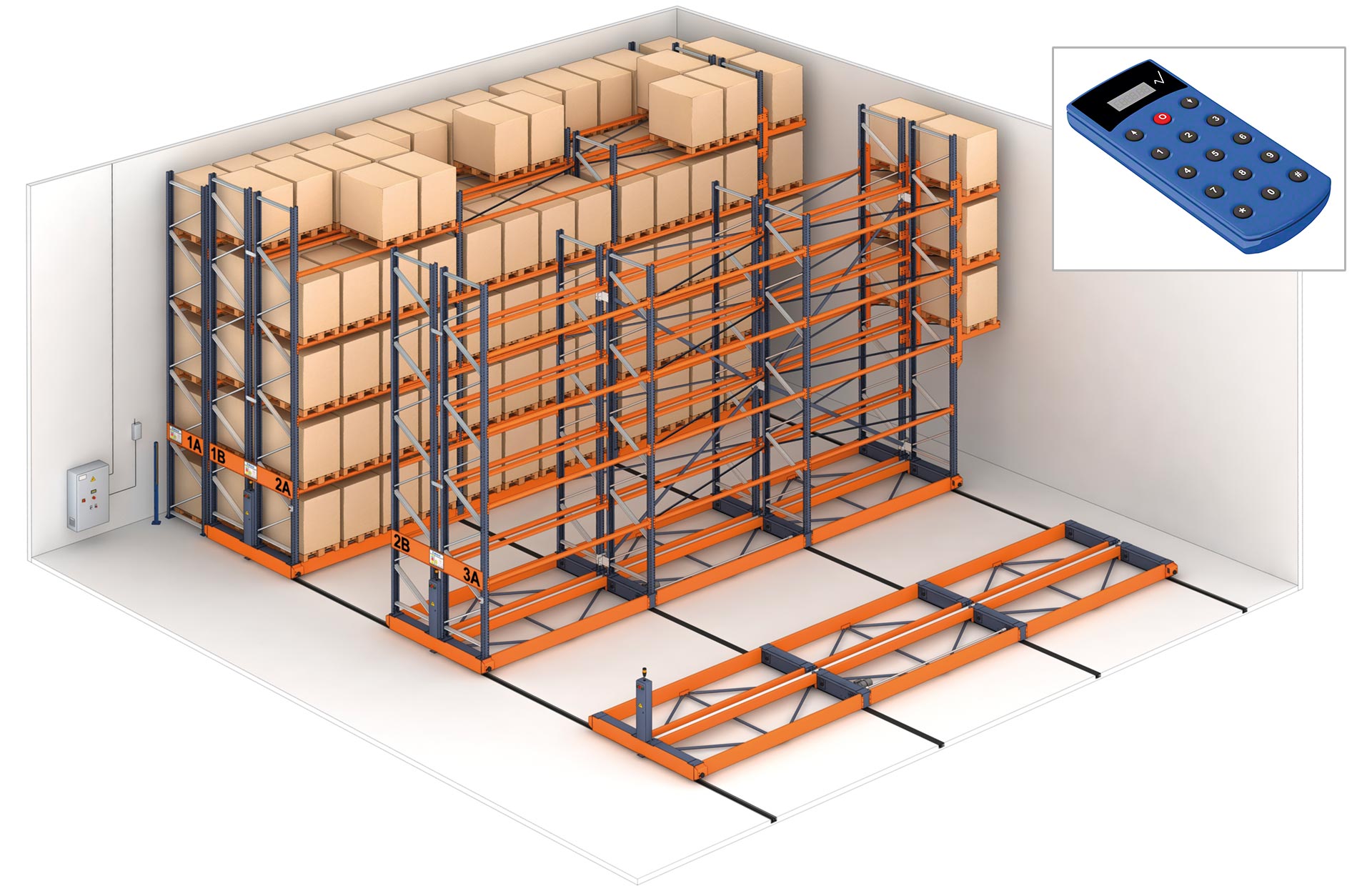

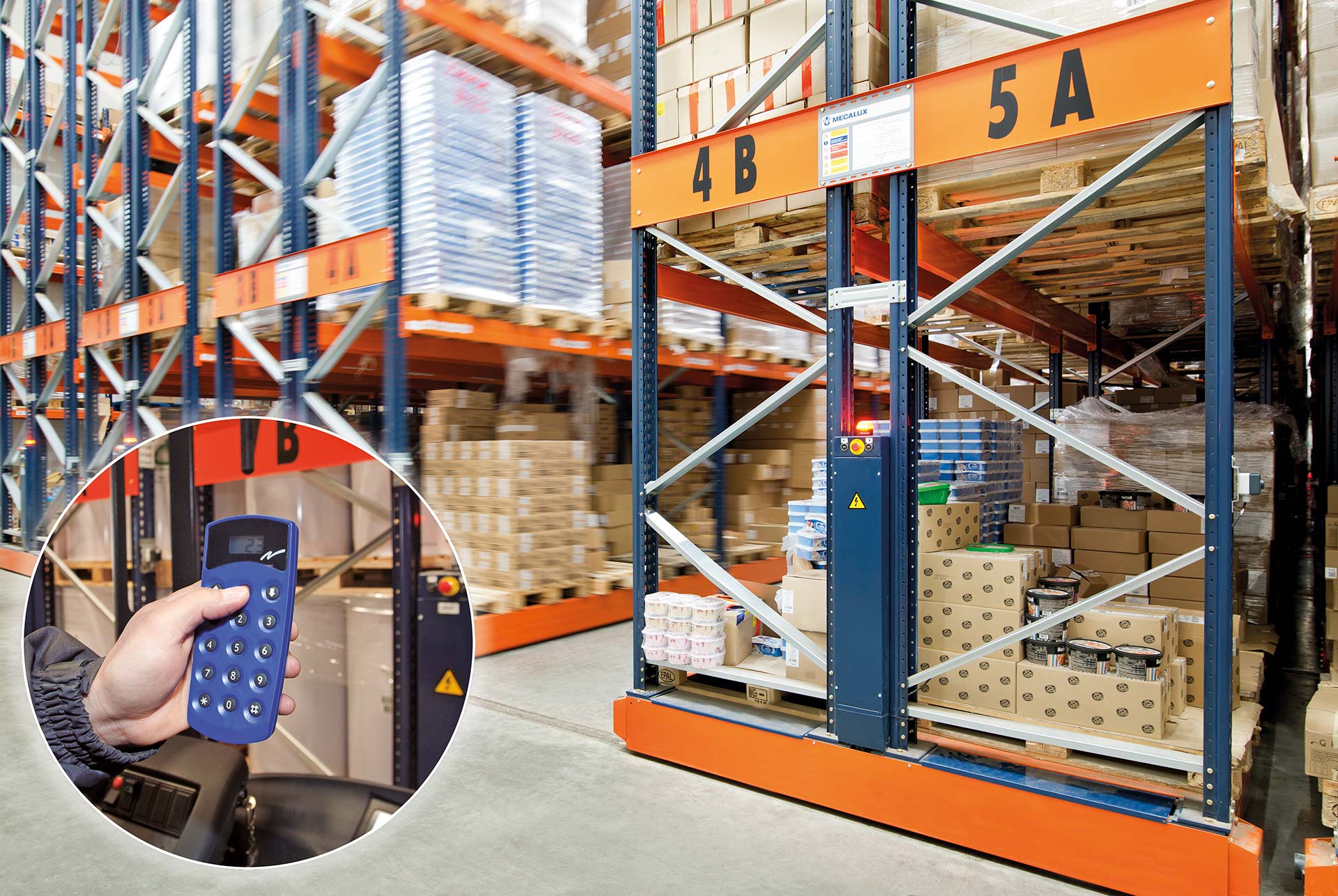

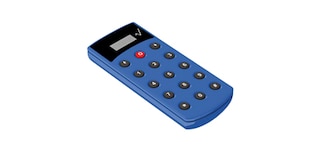

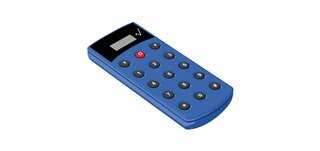

Kaugjuhtimispult
Tänu sellele seadmele ei pea tõstukijuhid vahekäikude avanemise kontrollimiseks või (ohutusprotokolli kohaseks) süsteemi lähtestamiseks kahveltõstukilt maha tulema.

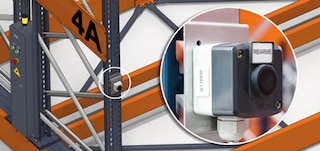

Lähtestamisnupp
Nad peavad seda vajutama, kui töövahekäigus olevad toimingud on lõpetatud, et süsteem uuesti sisse lülitada ja alused pärast ohutuslukustamist uuesti liikuma panna.

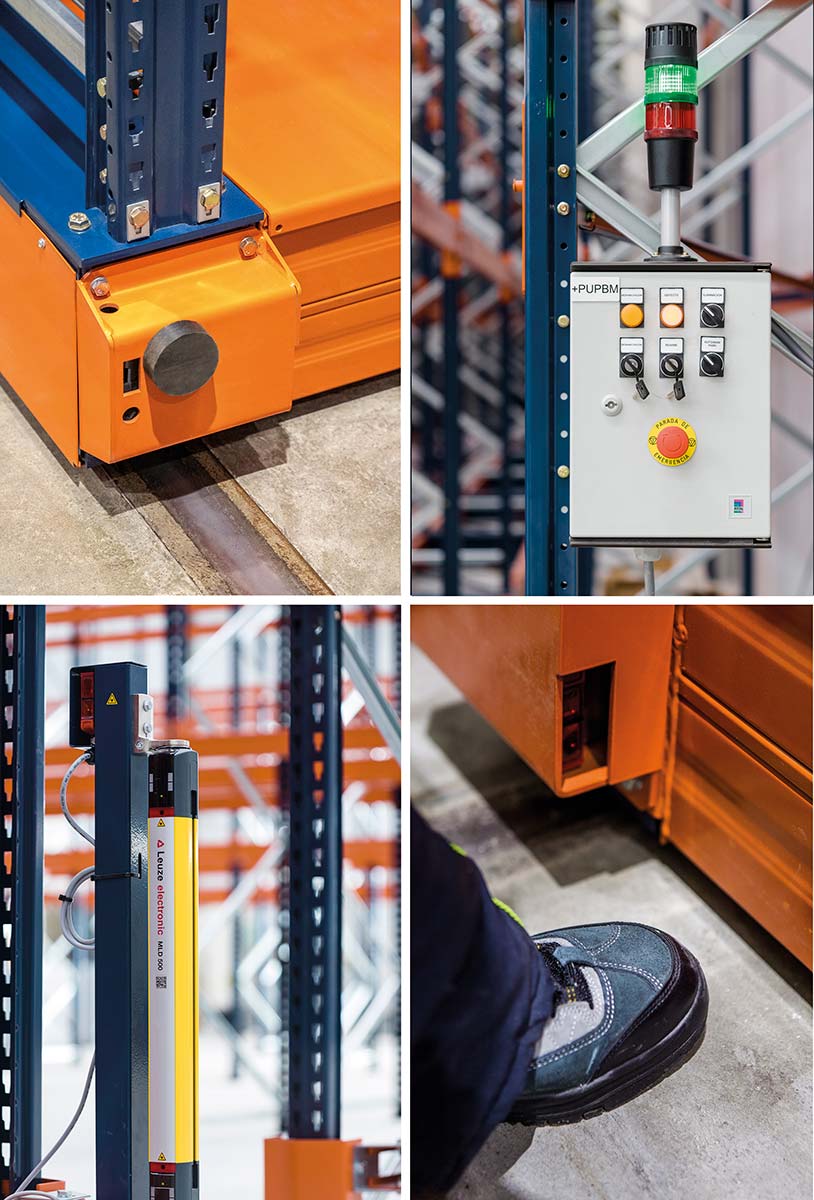

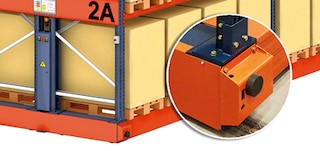

Lähedusfotoandurid
Kaugjuhtimispuldid asuvad viimastel alusvankritel mis tagavad liikuvate aluste sujuva ja ohutu peatumise ning eelprogrammeeritud pikivahe järgimise.

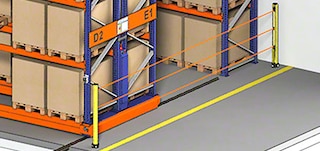

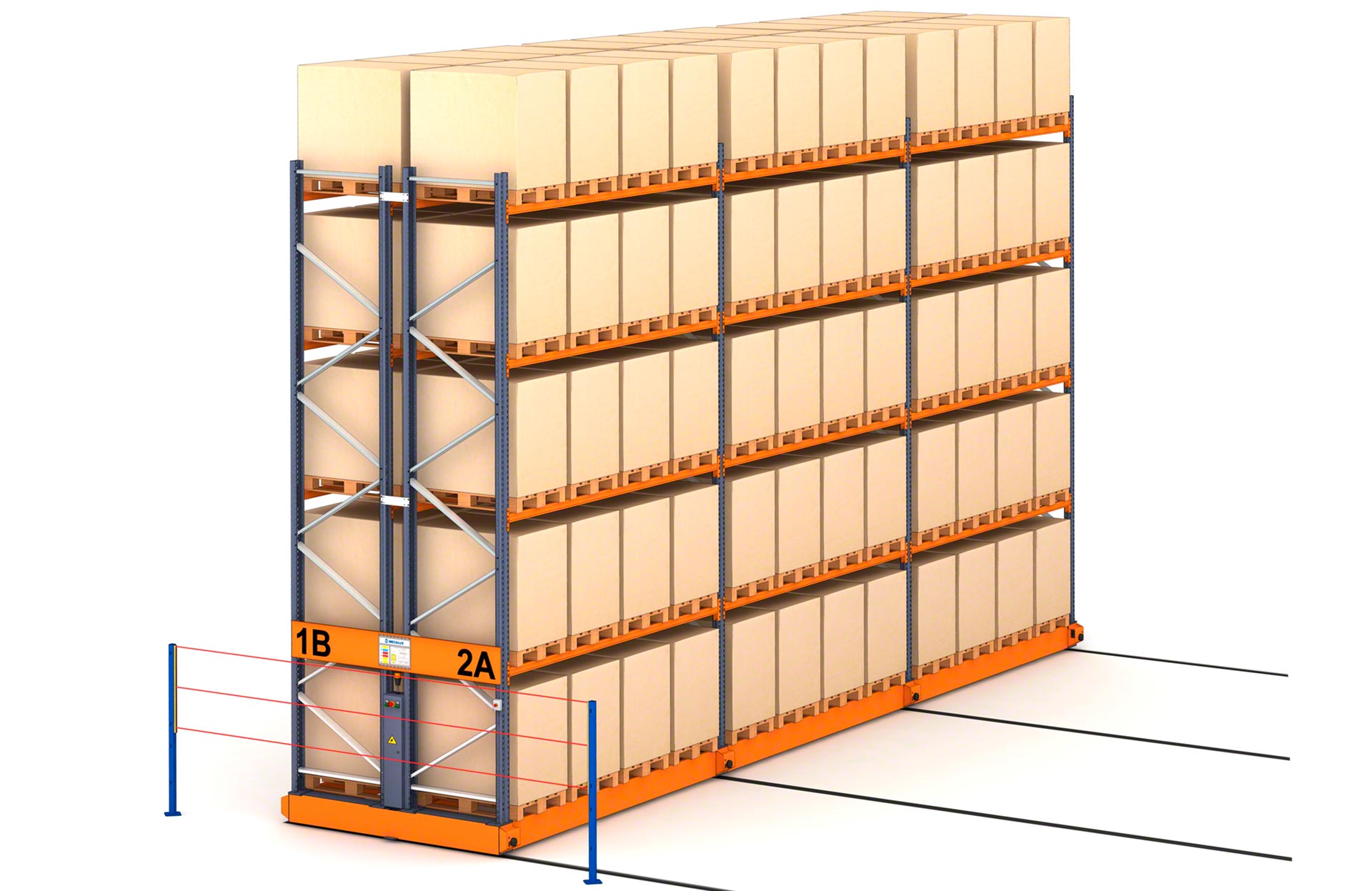

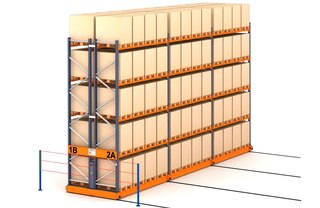

Väline turvapiire
Kolmekiireline valguskardin on paigutatud nii, et see katab kogu laosüsteemi esiosa. Kui operaator siseneb vahekäiku, katkestab see kohe toite, et peatada riiulite liikumine.

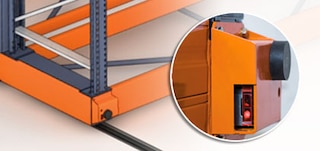

Sisemine turvapiire
Fotoandurid on paigutatud aluste nurkadesse, et luua töövahekäiguga paralleelne pikisuunaline valguskardin. Kui liikumise ajal valgusvihk mingil hetkel katkeb, peatub alus automaatselt.

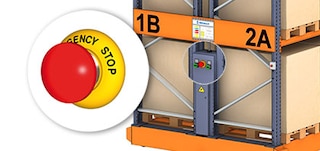

Hädaseiskamisnupud
Need võimaldavad operaatoril süsteemi hädaolukorras peatada. Need asuvad kõigil juhtimisseadmetel (juhtpaneelil, peatoitepaneelil ja aluste juhtpaneelidel) ja keskmisel püsttalal, kui kogu aluste pikkus ületab 25 m.

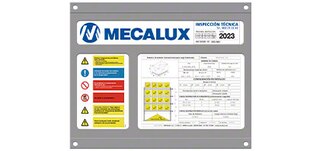

Koormusandmete infosilt
Need hõlmavad ka laosüsteemi tehnilist teavet. Need on paigutatud nähtavatele kohtadele liikuvate kaubaaluseriiulite välimistel otstel.
Riiulite Movirack lisatarvikud
Täiendavad lahendused, mis vähendavad kulusid ning suurendavad süsteemi tõhusust ja mitmekülgsust

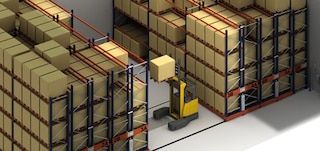

Automaatne vahekäiguvalgustus
Selle süsteemiga, mis sisaldub kõigis Mecaluxi standardversioonides, valgustatakse ainult töövahekäiku. See vähendab energiatarbimist ja hoiab ära ülekuumenemist.

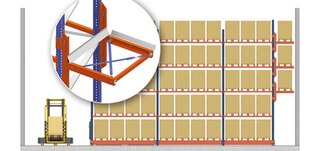

P&D jaamad
Korjamis- ja sisestamisjaamad (P&D) saab paigaldada välimisse vahekäiku kõrgusesse, mis hõlbustab kahveltõstukite ohutut liikumist. Seda saab paigaldada ka vastaskülje käigutee kohale (2,1 m kõrgusele).

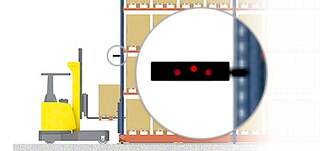

Kahveltõstukite loendur
See turvaelement jälgib töövahekäigus töötavate kahveltõstukite arvu. Riiuleid ei saa liigutada enne, kui loendur tuvastab, et vahekäigus ei ole enam ühtegi kahveltõstukit.

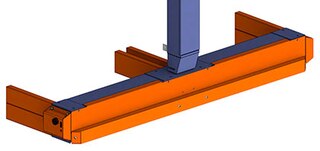

Küljekaitsmed
Küljekaitsmed on tugevdused, mis lisatakse liikuvate aluste välisservadele, et vältida kahveltõstukite kokkupõrget riiuli esiosa või juhtpaneeliga.

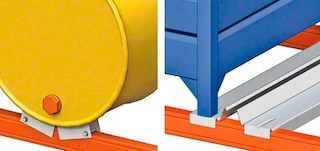

Kohandatavate kaubaaluste riiulite lisatarvikud
Samad lisatarvikud, mis on saadaval kohandatavatele kaubaaluste riiulitele, on saadaval ka riiulitele Movirack: trumlikinnituste komplektid, konteineri- ja rullitoed, riiulid jne.
KKK
Liikuv kaubaaluseriiul (Movirack) on kaubaaluste ladustamise süsteem, mis koosneb mootori jõul liikuvatele alustele paigaldatud riiulitest, mis sõidavad külgsuunaliselt mööda põrandale paigaldatud rööpaid. Moviracki süsteem on üheaegselt nii otsejuurdepääsu kui ka suure tihedusega laolahendus, kuna riiulid saab peaaegu täielikult kokku lükata, avades vastavalt ligipääsu vajavale kohale vaid üheainsa töövahekäigu.
Liikuv kaubaaluseriiul Movirack on suurepärane võimalus olemasoleva pinna maksimaalseks ärakasutamiseks, säilitades samal ajal juurdepääsu kõikidele ladustatud kaubaalustele. Süsteemis on ühendatud reguleeritavate kaubaaluste riiulite omadused (otsejuurdepääs, mitu LAÜd, mitmekülgsus) suure tihedusega lahenduste eelistega (ruumisääst, suurem ladustamismaht).
Täiesti. Riiulitel on ohutusseadmed, mis vastavad kehtivatele eeskirjadele ja tagavad liikuvate seadmete ohutu töö, kaitstes nii töötajaid kui ka ladustatavat kaupa. Liikuvad alused on valmistatud vastavalt ohutusstandardile UNE 15095, neil on CE-märgis ning need vastavad ka kõikidele muudele reguleeritavatele riiulitele kehtivatele eeskirjadele.
Liigutatavate riiulite kokkupanekuks on vaja laopõrandale paigaldada rööpad, mida mööda saavad liikuda alused, millel riiulid asetsevad. Kasutatav tehnika sõltub sellest, kas tegemist on uue või juba valmis rajatisega. Mecalux juhendab oma kliente läbi kogu protsessi.
Standardkoostises on kõige rohkem 16 liikuvat alust ploki või komplekti kohta. Kui vajate rohkem liikuvaid kaubaaluseriiuleid, paigaldatakse fikseeritud riiuliüksus, millele järgneb teine komplekt aluseid. Teatud tingimustel on siiski võimalik paigaldada konfiguratsioone, kus ploki kohta on rohkem kui 16 liikuvat alust.
See otsus tehakse projekteerimisetapis. Mõistagi saavutatakse kõige tihedam ladustamine konfiguratsiooniga, mis võimaldab kahveltõstukite jaoks avada üks töövahekäik. Sellegipoolest saab kliendi soovil avada korraga mitu töövahekäiku, ehkki see vähendab liikuvate aluste arvu ja sellest tulenevalt ka mahutavust.

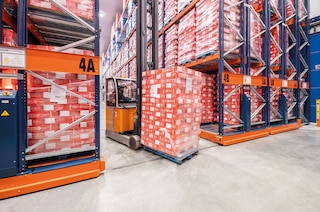

Töövahekäigu laius määratakse kindlaks projekteerimisfaasis ja see sõltub kasutatava kahveltõstuki tüübist, kuna see peab olema võimeline korralikult manööverdama.
Riiulite Movirack puhul võib töövahekäik olla üle 40 m sügav. Siiski sõltub see kliendi töö iseloomust ja iga lao evakueerimiseeskirjadest.
Alused liiguvad keskmiselt kiirusega 3,5–4 m minutis. Teisisõnu suudab liikuv alus avada 3 meetri laiuse vahekäigu vähem kui 50 sekundiga.
iikuval kaubaaluseriiulil Movirack on kolm automaatset töörežiimi (vahekäik, mitu vahekäiku ja parkimine) ning käsitsirežiim hoolduseks. Vahekäigu režiimi kasutatakse ühe töövahekäigu avamiseks ja kaubaaluste kahveltõstukiga ladustamiseks või eemaldamiseks. Mitme vahekäigu režiim seevastu võimaldab komplekteerimiseks korraga avada kuni kolm vahekäiku. (Need on kitsamad kui üks avatud vahekäik). Parkimisrežiimil jaotatakse töökäigu laius võrdselt kõigi võimalike vahekäikude vahel, st kõigi liikuvate aluste vahel on sama palju ruumi. See funktsioon aktiveeritakse tavaliselt parema õhuringluse saavutamiseks (eriti külmhoidlates), inventuuri tegemiseks ja komplekteerimiseks. Käsitsirežiimil, mida kasutatakse peamiselt hooldustöödeks, liiguvad alused eraldi, vajutades püsivalt alla aluse sisseehitatud juhtpaneelil oleva liikumissuuna nupu.
Iga paigaldisega on kaasas üks kaugjuhtimispult, kuigi vajadusel saab neid tarnida ka rohkem.
Kasutada võib mis tahes eeslaadimisega kahveltõstukit (vastukaaluga ja lükandmastiga tõstukeid), kui vahekäigu laius ja tõstekõrgus seda võimaldavad. Kõige sagedamini kasutatavad kahveltõstukid on lükandmastiga tõstukid: need ei vaja laiemaid kui 3 m laiuseid vahekäike, nende tõstekõrgus ületab 10 m ja nende juhikabiine on võimalik termiliselt isoleerida (mis on külmhoidlates äärmiselt vajalik).
Ei. Moviracki riiulisüsteemi saab varustada samade lisatarvikutega, mida kasutatakse staatiliste reguleeritavate riiulite kohandamiseks mittestandardsete (ilma kaubaalusteta) kaupade ladustamiseks. See tähendab, et liikuvatele riiulitele saab paigutada eri tüüpi kaubaühikuid, nt konteinereid, rulle ja trumleid. Lisaks on konsoolriiulisüsteem Movirack ideaalne lahendus pikkade ja kogukate koormate (torude, profiilide ja laudade) tihedaks ladustamiseks.
Jah. Kaubaaluseriiulite liugriiulite abil on mitme vahekäiguga režiimis võimalik tellimusi otse riiulilt komplekteerida. Nii saavad töötajad ühe asemel avada kuni kolm töövahekäiku korraga.
Moviracki liikuv riiulisüsteem sobib ladudesse, kus töötemperatuuriks on toatemperatuur, jahutatud või külmutatud keskkond. See lahendus on eriti kasulik temperatuuri kontrolliga ladustamisel, kuna parem ruumikasutus toob kaasa märkimisväärse energiakulude kokkuhoiu.
