Läbivooluriiulid
Suure tihedusega ja ruumi maksimaalselt ära kasutav kaubaaluste ladustamislahendus, kus koormad liiguvad gravitatsiooni abil.
Toode

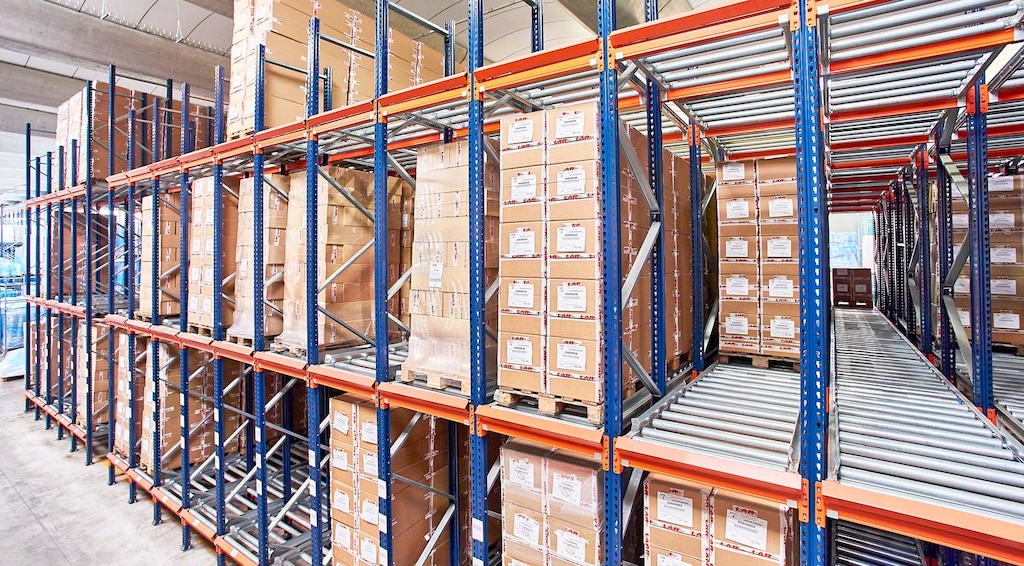

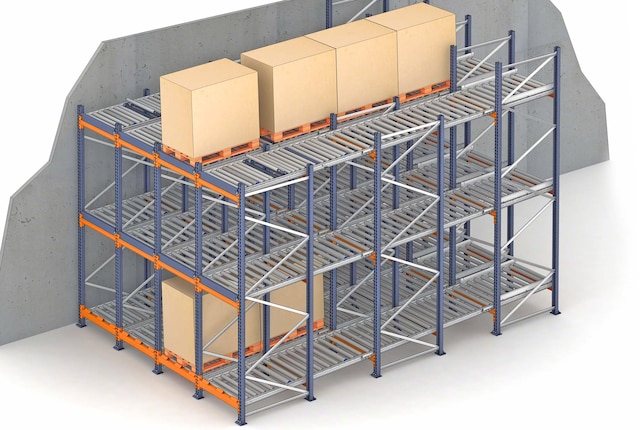

Läbivooluriiulite süsteem: kiired toimingud ja ideaalne FIFO liikuvus

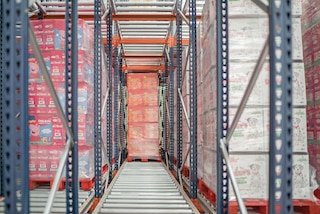

Läbivooluriiulid koosnevad suure tihedusega laostruktuuridest, millel on kergelt kaldus kanalid, kus rullikute abil kaubaalused oma kohale libisevad. Kaubaalustel olevad koormad sisestatakse kanalisse kõrgeimast kohast ning need liiguvad raskusjõu abil teise otsa, kust need seejärel eemaldatakse.
Läbivoolusüsteemis puuduvad vahekäigud, mis suurendab hoiustamismahtu. Lisaks saab läbivoolusüsteemi kasutada ka FIFO (esimesena sisse, esimesena välja) süsteemiga, mis hõlbustab tõhusat laovarude haldamist.

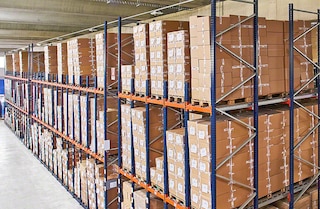

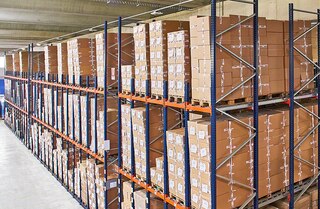

Läbivooluriiulite eelised

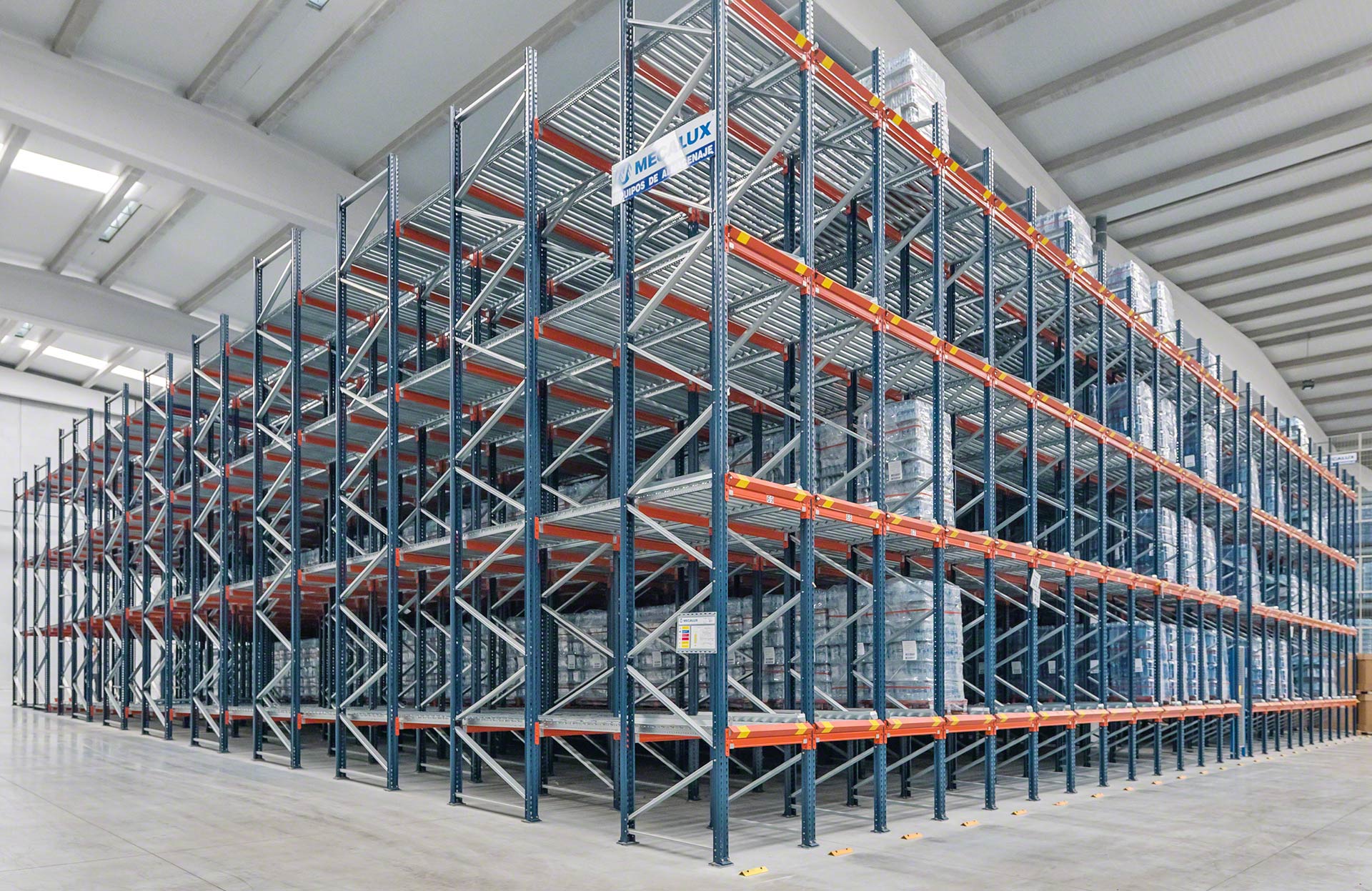

- Pindala maksimaalne ärakasutamine: läbivooluriiulid on suure tihedusega laolahendus, mis suurendab oluliselt lao mahutavust.
- Toodete veatu liikumine: riiulisüsteemi ühilduvus FIFO-meetodiga aitab kaasa suurepärasele laovarude kontrollile.
- Ajasääst: kõigi laoarvestusühikute ladustamine ühes töövahekäigus lihtsustab mis tahes toote leidmist, vähendab kahveltõstuki manööverdamisaega ja kiirendab kaubaaluste eemaldamist.
- Peale- ja mahalaadimise eraldamine: kaubaaluste laadimine ja mahalaadimine toimub eraldi vahekäikudest. Nii ei teki tõrkeid ja kahveltõstukid saavad katkestusteta töötada.

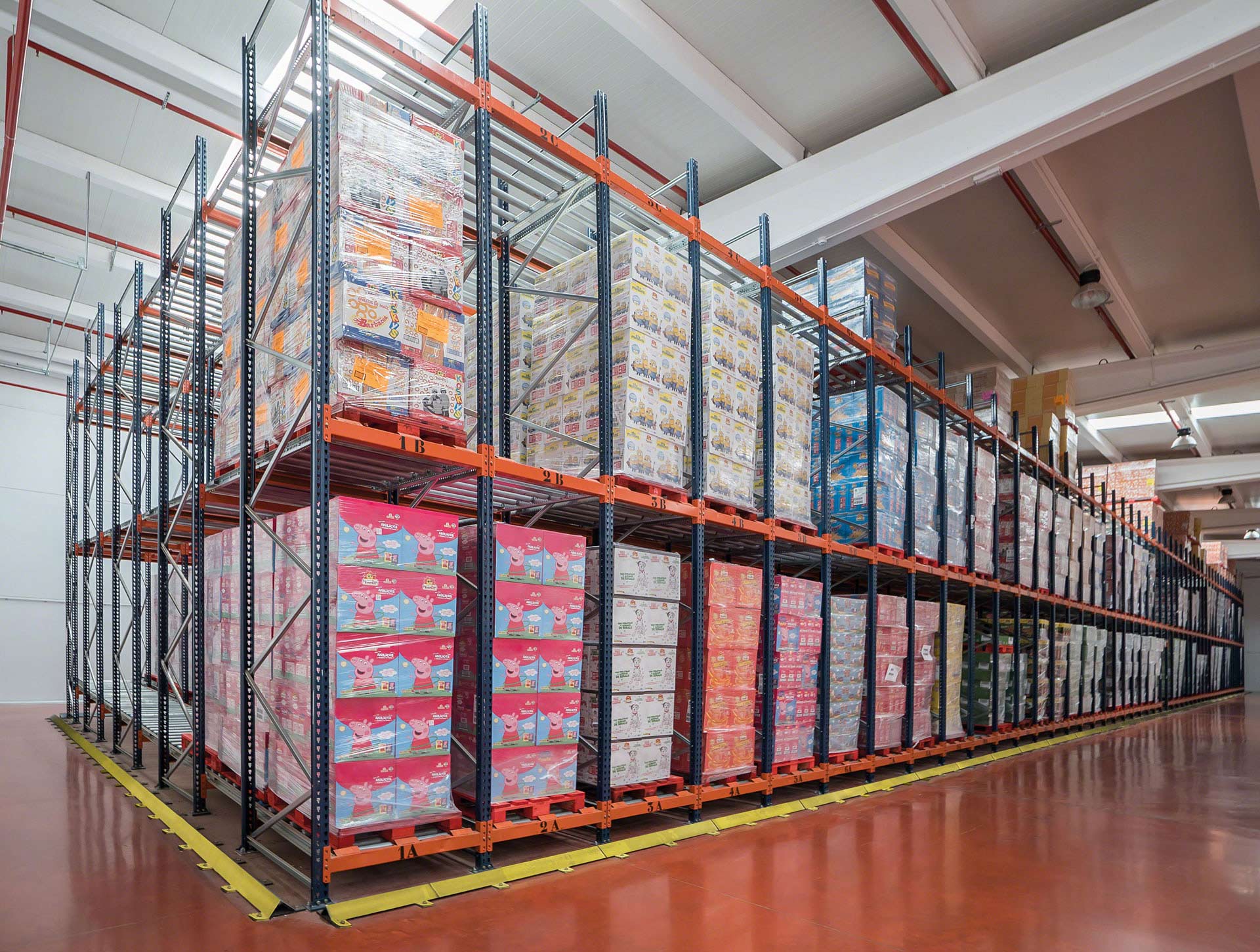

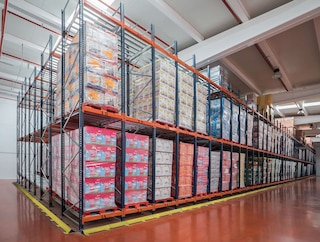

- Mitu LAÜd: kuigi igas kanalis on üks LAÜ, võivad need eri kanalite vahel erineda.
- Parem energiatarve: süsteemi kasutuselevõtt madalatel temperatuuridel töötavates rajatistes vähendab energiatarbimist, kuna jahutamist vajav maht on väiksem.
- Ohutus ja töökindlus: Mecaluxi läbivooluriiulite erinevad elemendid on loodud tagama riskivaba töö töötajatele ja ohutu käsitlemise kaupadele.
Oleme läbivooluriiuliga lühendanud kaubaaluste riiulitele sisestamise ja sealt eemaldamise aega 50% võrra
Läbivooluriiulite süsteemi rakendusvõimalused
Ideaalne lahendus paljudele tööstus- ja tarnesektoritele
Gravitatsioonriiulite süsteemid sobivad ideaalselt ettevõtetele, millel on tarvis oma olemasolevat laoruumi maksimaalselt ära kasutada ja kaubakäitlustoiminguid sujuvamaks muuta, et tagada laovarude tõhus ja veatu liikumine.

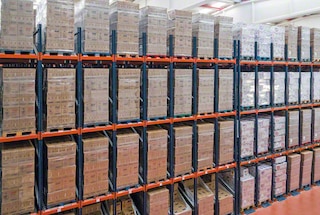

Suure liikuvusega LAÜde suuremahuline ladustamine
Läbivooluriiulid sobivad ideaalselt, kui ühe SKU kohta on vaja ladustada palju laoarvestusühikuid.

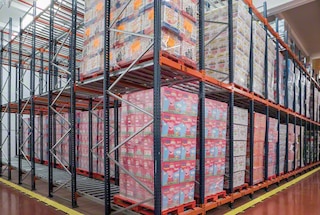

Kiiresti riknevate kaupade ladustamine
See hõlbustab aegumiskuupäevaga varude haldamist sellistes sektorites nagu toidu- ja farmaatsiatööstus.

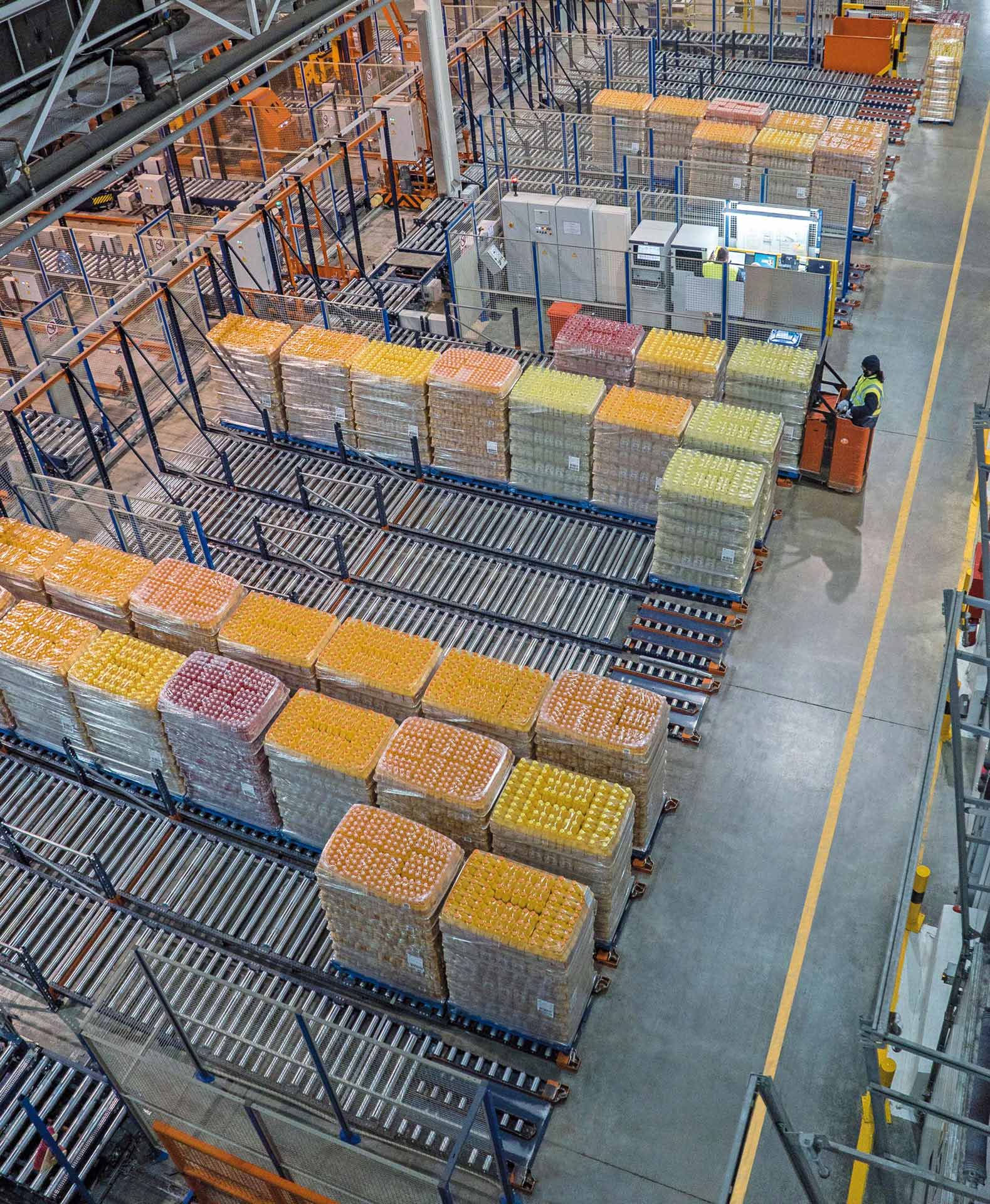

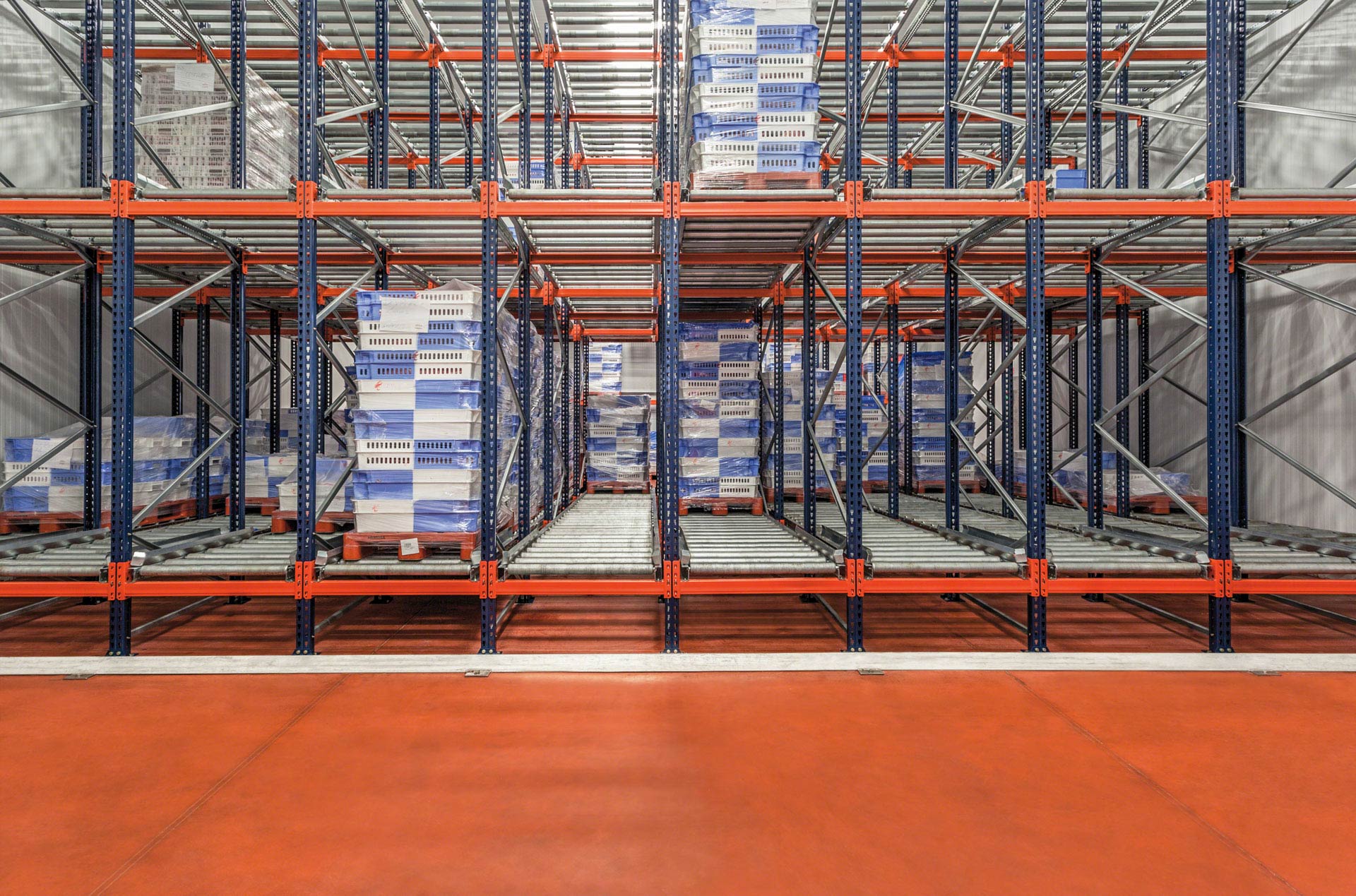

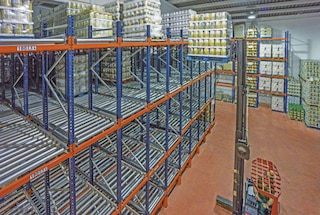

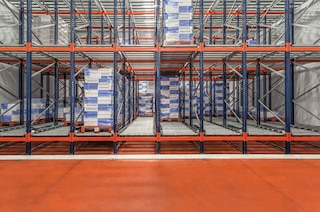

Ajutine ladustamine kahe töötsooni vahel
Seda tüüpi riiuliga võib ühendada kaks tööpiirkonda, tavaliselt tootmise ja väljastamisala.

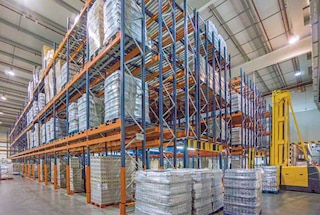

Puhvrihaldus
See kiirendab kaubavoogu ajutise ladustamise aladel, st aladel, kus ootavad komplekteeritud tellimused.

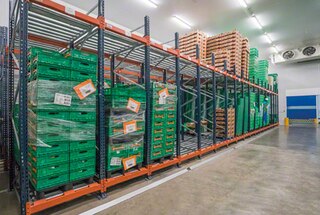

Külmhoidlad
See suure tihedusega süsteem aitab vähendada energiatarbimist külmladudes.
Kuidas läbivooluriiulite süsteem töötab?
Täiuslik laovarude kontroll minimaalsete liigutustega
Gravitatsioonriiuleid iseloomustab nende äärmiselt lihtne käsitlemine. Nende konstruktsiooniline ülesehitus võimaldab erakordselt kiiret juhtimist, mis lühendab manööverdamisaega ja vähendab kahveltõstukite läbitavaid vahemaid. Tulemuseks? Kiired laadimised ja mahalaadimised.

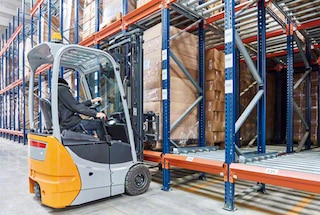

Kaubaaluse ladustamine
Kahveltõstuk asetab kaubaaluse riiuli kõrgemas punktis asuva kanali sissepääsu juurde. Kaubaalus sisestatakse tavaliselt nii, et selle lauad on rullikutega risti.

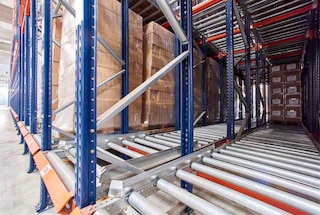

Kaubaaluste liikumine

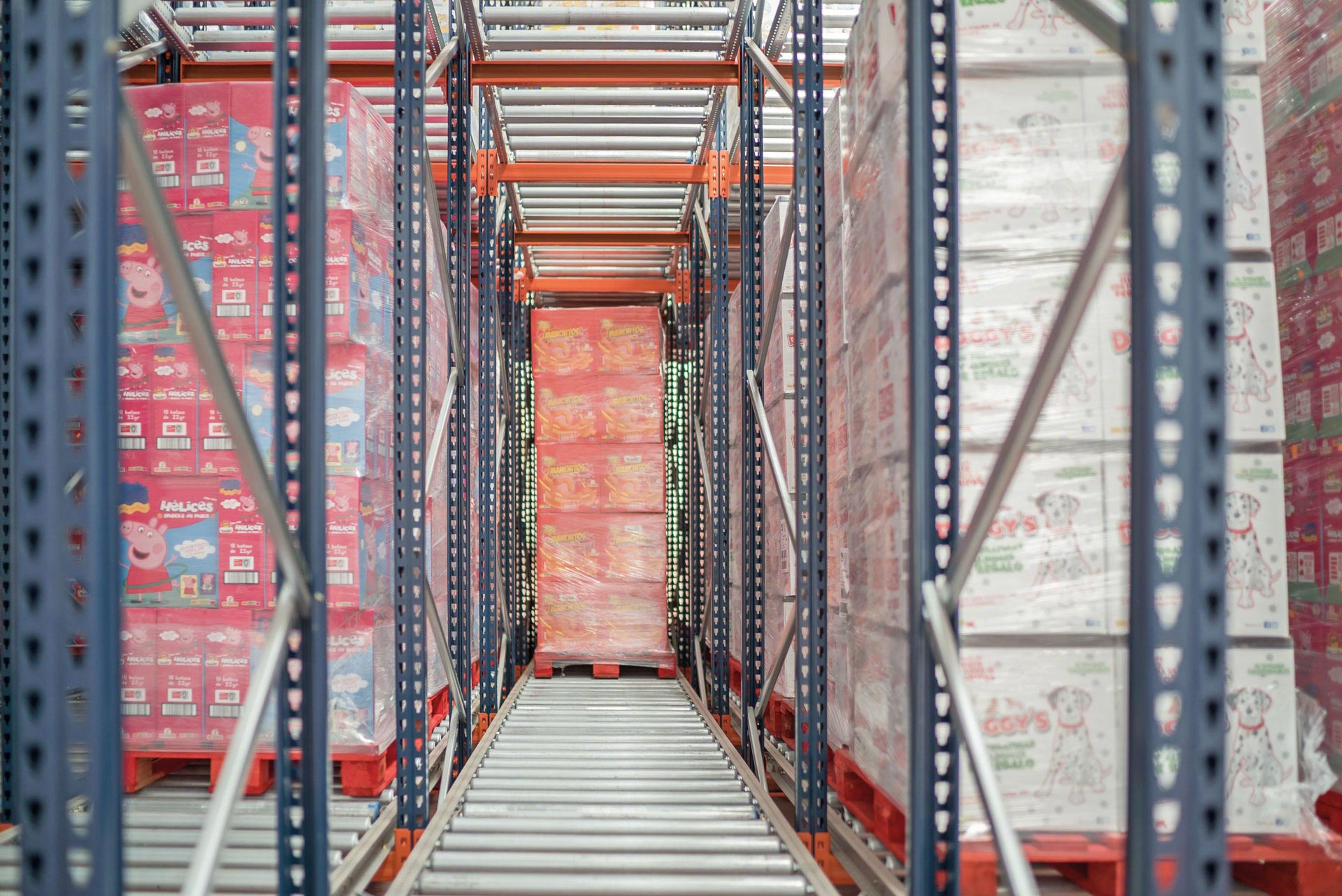

Kaubaalus liigub kanalis gravitatsiooni mõjul, libisedes iseseisvalt rullikutel, kuni jõuab lõppu (takisti või eelnevalt ladustatud kaubaaluseni).

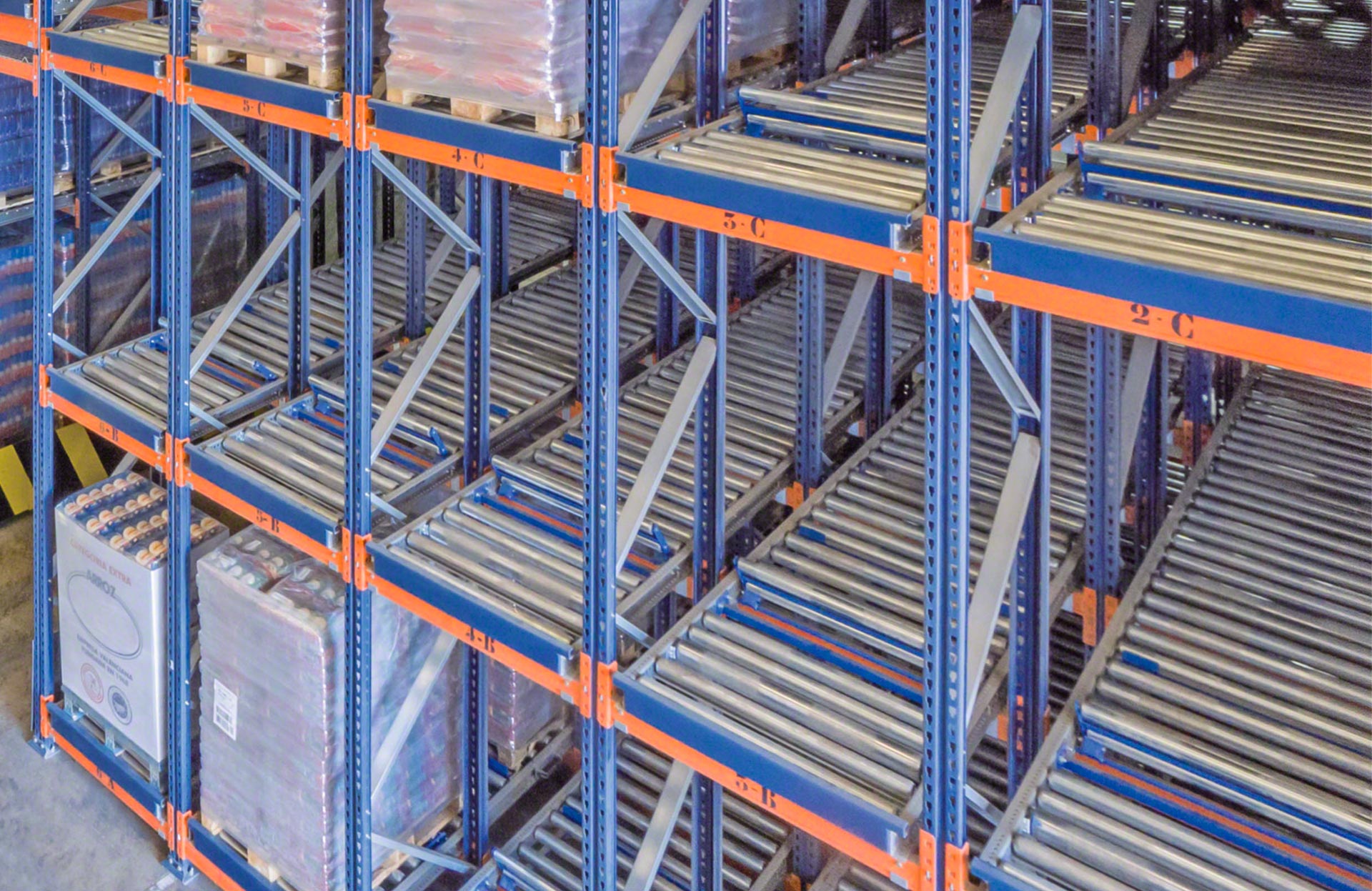

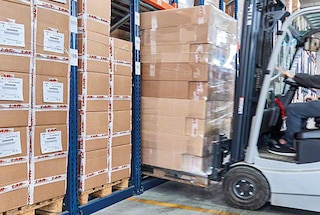

Kaubaaluste eemaldamine
Kahveltõstuk võtab kaubaalused peale riiuli teises otsas asuvast mahalaadimisvahekäigust. Kui esimene kaubaalus eemaldatakse, liiguvad ülejäänud kaubaalused kanalis ühe koha võrra edasi.
Läbivooluriiulite konfiguratsioonid
Äärmiselt mitmekülgne laolahendus, mida saab kohandada paljudele vajadustele vastavaks
Gravitatsioonriiulite süsteeme on võimalik mitmel viisil konfigureerida. See sõltub vajalikust kaubahaldusmeetodist ja sellest, milliseid toiminguid tehakse, nt tellimuste korjamine riiulitelt.

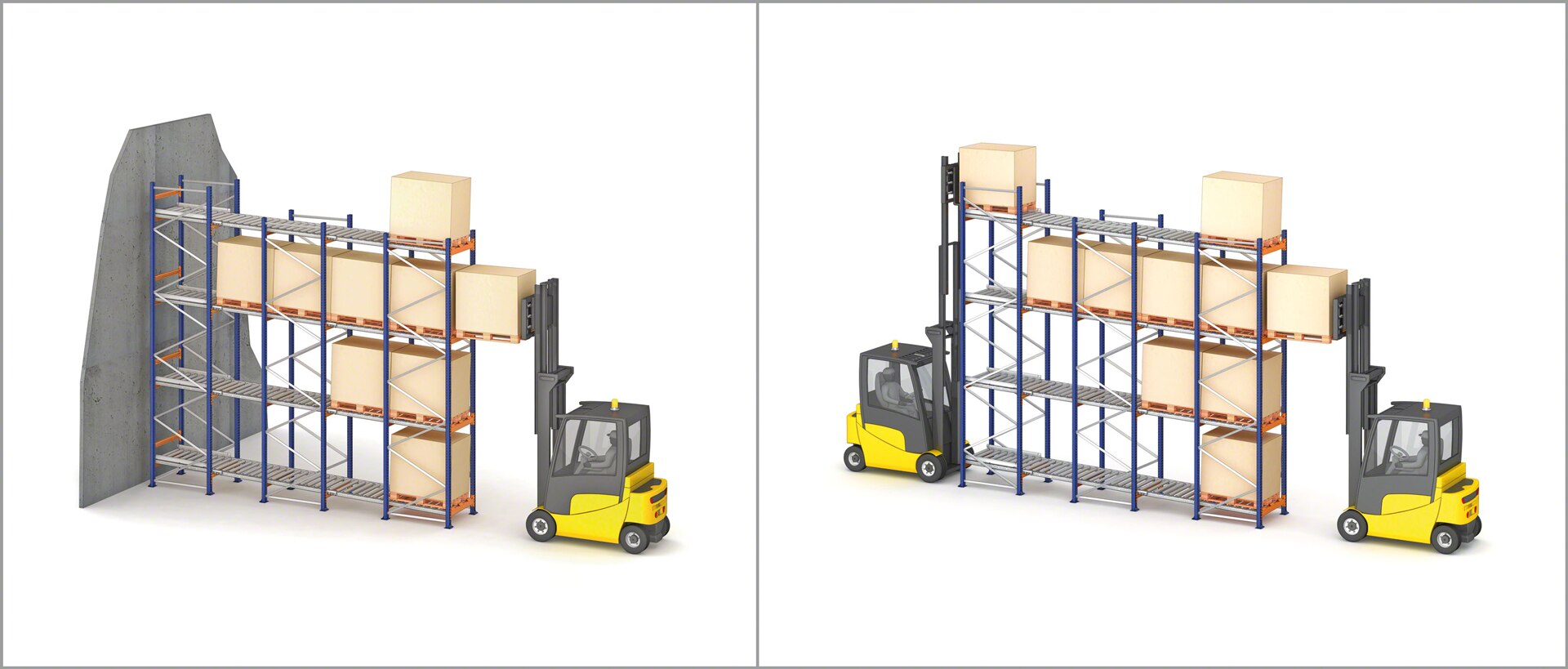

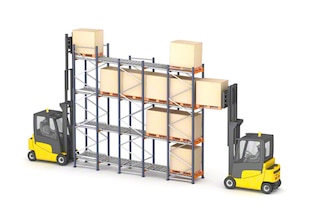

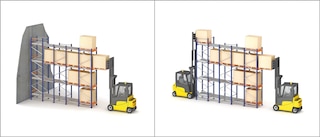

Kahe töövahekäiguga (FIFO-meetod)
See on traditsiooniline konfiguratsioon. Kaubaalus laetakse sisendvahekäigu rullikutele ja see libiseb raskusjõu abil väljundpoolele, kus asub mahalaadimisvahekäik. Seega on esimene sissetulev kaubaalus ka esimene väljaminev.

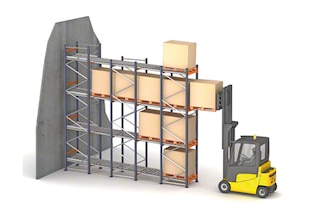

Ühe töövahekäiguga (LIFO-meetod)

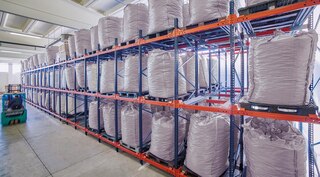

Samaväärne tagasilükkega laoriiulite süsteemiga. Kaup laetakse peale ja maha samast vahekäigust. Esimene kaubaalus asetatakse iga kanali esimesele kohale. Kahveltõstuki abil sisestatakse teine kaubaalus, mis lükkab eelmise kaubaaluse edasi ja liigub ise selle asemele. Seega saadakse esimesena sisestatud kaubaalus viimasena kätte.

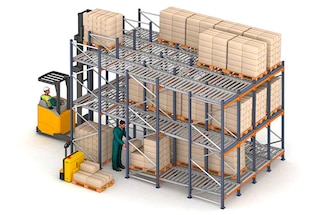

Läbivoolukanalid kaubaalustelt komplekteerimiseks
Läbivooluriiulid on ühe nurga all kaldu, et varustada komplekteerimisjaamu, mis on samuti läbivooluriiulid, kuid kaldu vastupidise nurga all. Ülemiste tasandite kaubaalused sisestatakse komplekteerimiseks alumistele tasanditele. Varukanalid hõivavad ka komplekteerimisvahekäigu ülemise osa.

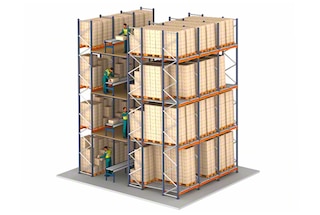

Läbivoolukanalitega komplekteerimismoodulid
Komplekteerimisjaamad asuvad mitmel korrusel ning neid varustatakse kaubaga, mis saabub varuvoolukanalitest. Iga korruse saab määrata eri tüüpi tootele või kaubaliikumisele. Töötaja asetab kaubad kärule, komplekteerimistõstukile või automaatsele konveierile.

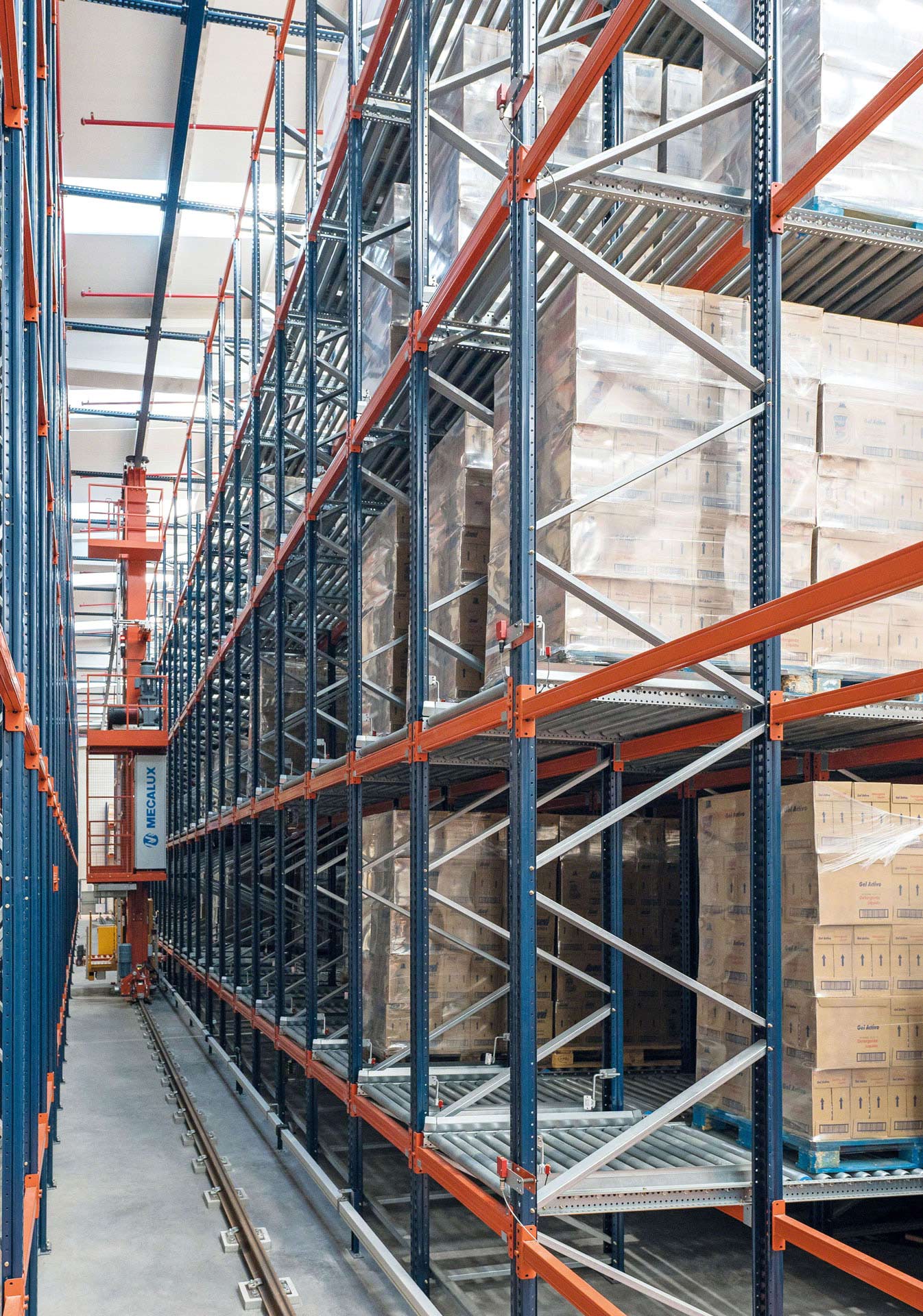

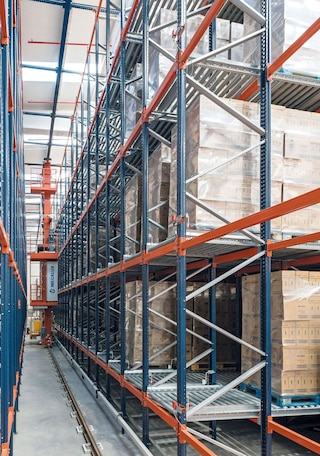

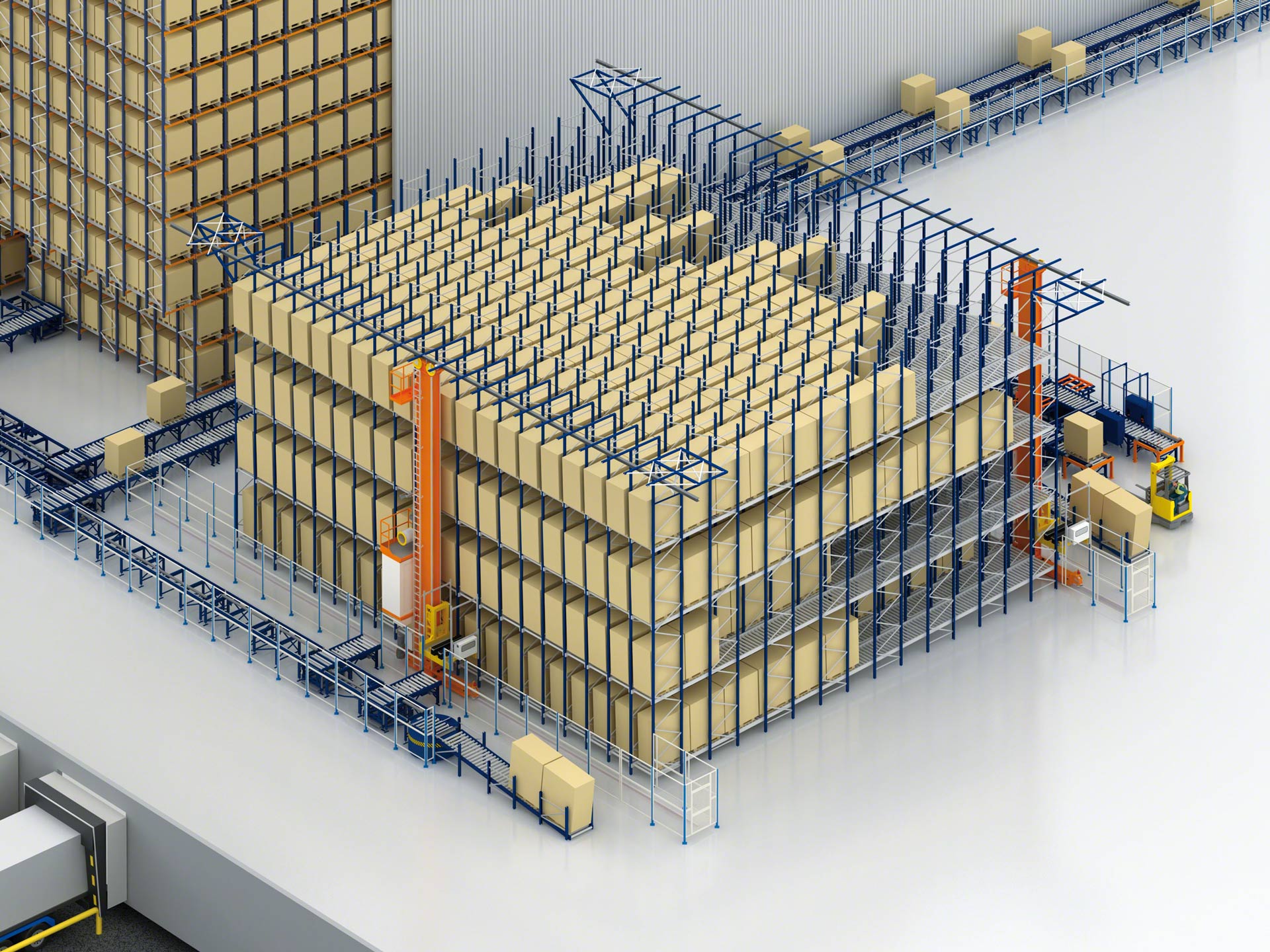

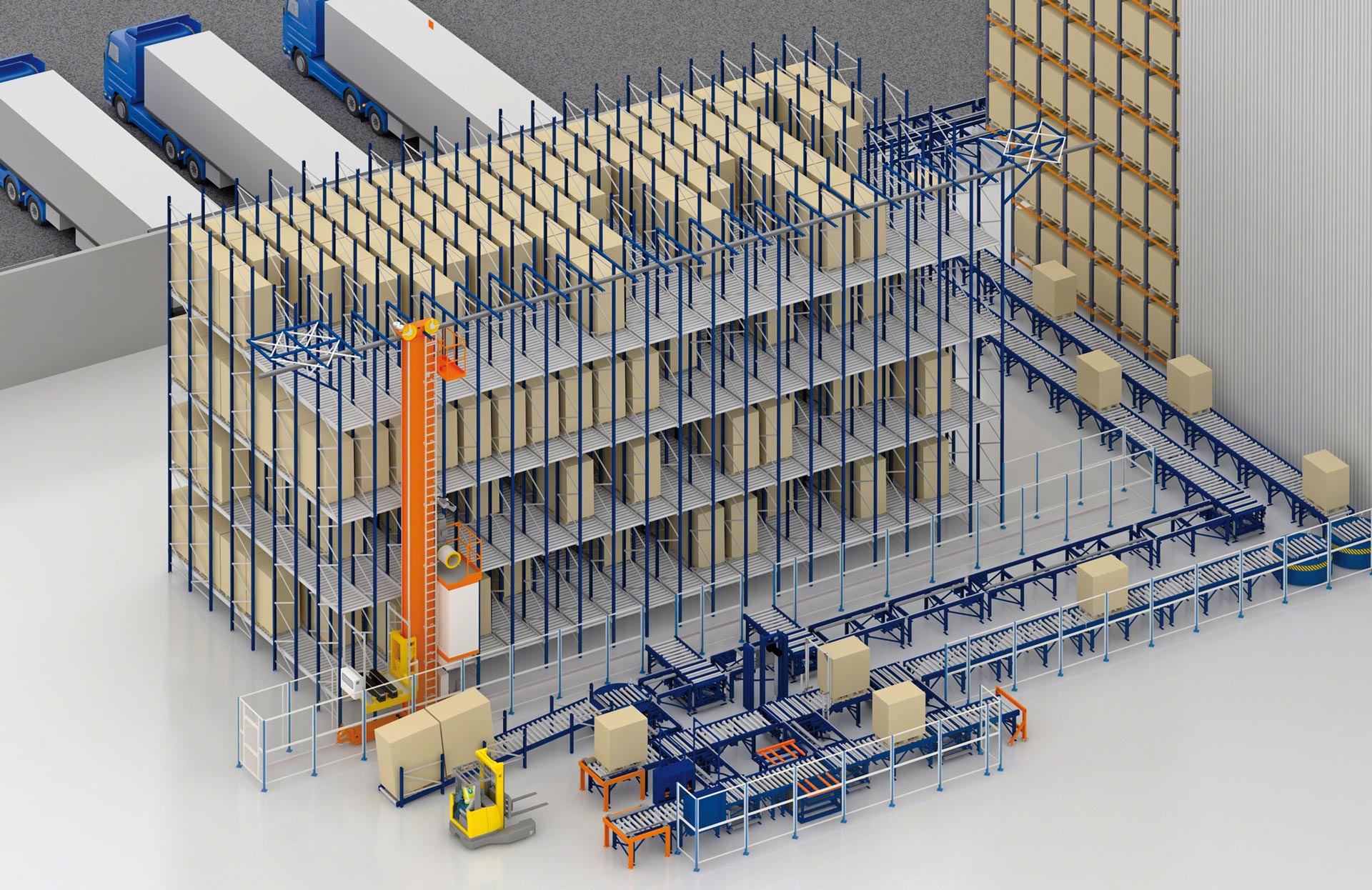

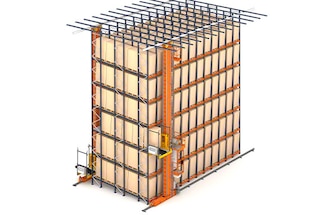

Automaatsed laosüsteemid läbivooluriiulitega
Läbivooluriiuleid on võimalik teenindada täisautomaatsete kaubaaluste virnastuskraanadega. Võimalik on lisada kaks virnastuskraanat, mis automatiseerivad nii kauba pealelaadimise kui ka riiulitelt mahalaadimise. Teise võimalusena saab paigaldada ühe masina (nt laadimisvahekäiku, kus kaubaaluseid eemaldatakse kahveltõstukitega).

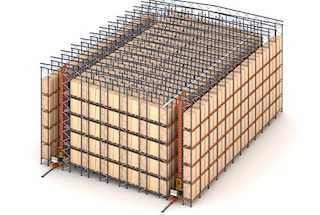

Läbivooluriiulitega clad-rack laod
Nagu kõigi teiste kaubaaluste riiulisüsteemide puhul, võivad ka läbivooluriiulid moodustada riiulitele tugineva lao konstruktsiooni. Lisaks ladustatud kaubale toetavad riiulid hoone katust ja pärlineid, mille külge kinnitatakse fassaadikattepaneelid.
Läbivooluriiulite komponendid
Mecaluxi läbivooluriiulisüsteemi komponentide tootmiskvaliteet muudab süsteemi äärmiselt töökindlaks ning tagab selle nõuetekohase töö ja pika kasutusea.
Läbivooluriiulid koosnevad elementidest, mis on ühised kõikidele kaubaaluste riiulite tüüpidele (raamid, talad jne), aga ka gravitatsioonriiulitele omastele komponentidele, nt rullikuradadele.
Gravitatsioonriiulitesse on ehitatud mitu komponenti, mis tagavad kaubaaluste ohutu ja kontrollitud kiirusega liikumise laokanalites.

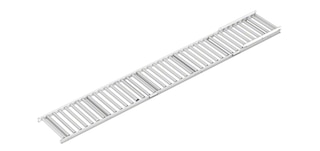

Rullikud
Elektrokeevituse teel terasest valmistatud detailid, mis võimaldavad kaubaalustel sujuvalt läbi kanali libiseda. Nende vahekaugus ja läbimõõt varieeruvad vastavalt kaubaaluse tüübile ja kaalule.

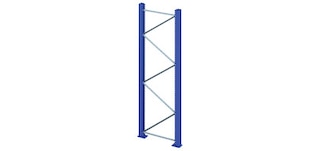

Raamid
Vertikaalsed elemendid, mis koosnevad kahest vertikaalsest profiilist (püsttalast), mis on omavahel ühendatud risttalade ja diagonaalide abil.

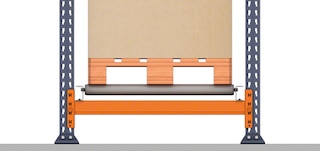

Läbivooluriiulite talad
Horisontaalsed elemendid, mis toetavad rullikuradasid, mida mööda riiulil ladustatavad kaubaalused libisevad.

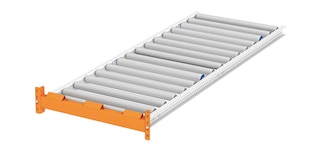

Väljumistalad
Iga kanali lõpus asuvad talad, millele kinnitatakse läbivooluriiuli kanali profiilid. Need sisaldavad ka tõkiseid.

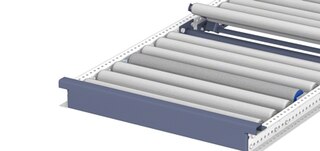

Lõpptakistid
Need asendavad väljumistala, kui kanal ulatub tugitalast kaugemale.

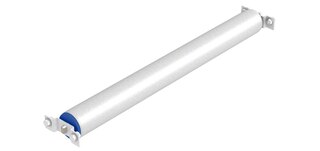

Pidurdusrullikud
Need kontrollivad kaubaaluste liikumiskiirust ja avaldavad neile otsest mõju tekitatud jõu kaudu. Mida suurem on kaubaaluse kiirus või kaal, seda suurem pidurdusjõud.

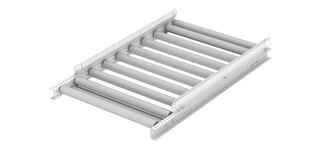

Kaubaaluste tsentreerijad
Need tsentreerivad kaubaaluse kanali sissepääsu juures. Nende otstarve on takistada sisestatud kaubaaluse teelt kõrvale kaldumist.

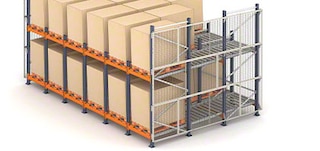

Küljekaitsevõrk
Takistab inimeste juurdepääsu läbivooluriiulite kanalitele. Samal ajal hoiab see ära ka kaupade kukkumise vahekäikudesse või tööaladele.

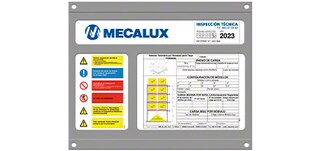

Koormusandmete infosilt
Sisaldavad nii tehnilist teavet riiulite kohta kui ka järgmise kontrolli tähtaega näitavat silti. Need paigaldatakse riiulisüsteemi lõppu selgelt nähtavatesse kohtadesse.
Gravitatsioonriiulite lisatarvikud
Elementide kogum, mida kasutatakse süsteemi kohandamiseks konkreetsetele vajadustele.

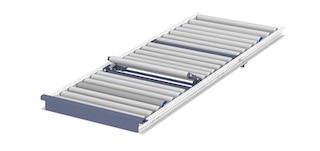

Kaubaaluste takistid
Takistid liigutavad vanu kaubaaluseid tahapoole või eraldavad aluseid, et esimese kaubaaluse kättesaamine oleks lihtsam ja nendevaheline koormus ühtlasemalt jaotuks. Takistite paigaldamine on valikuline ja sõltub süsteemi omadustest.

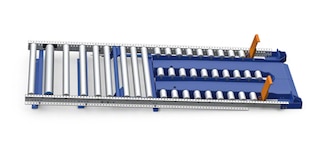

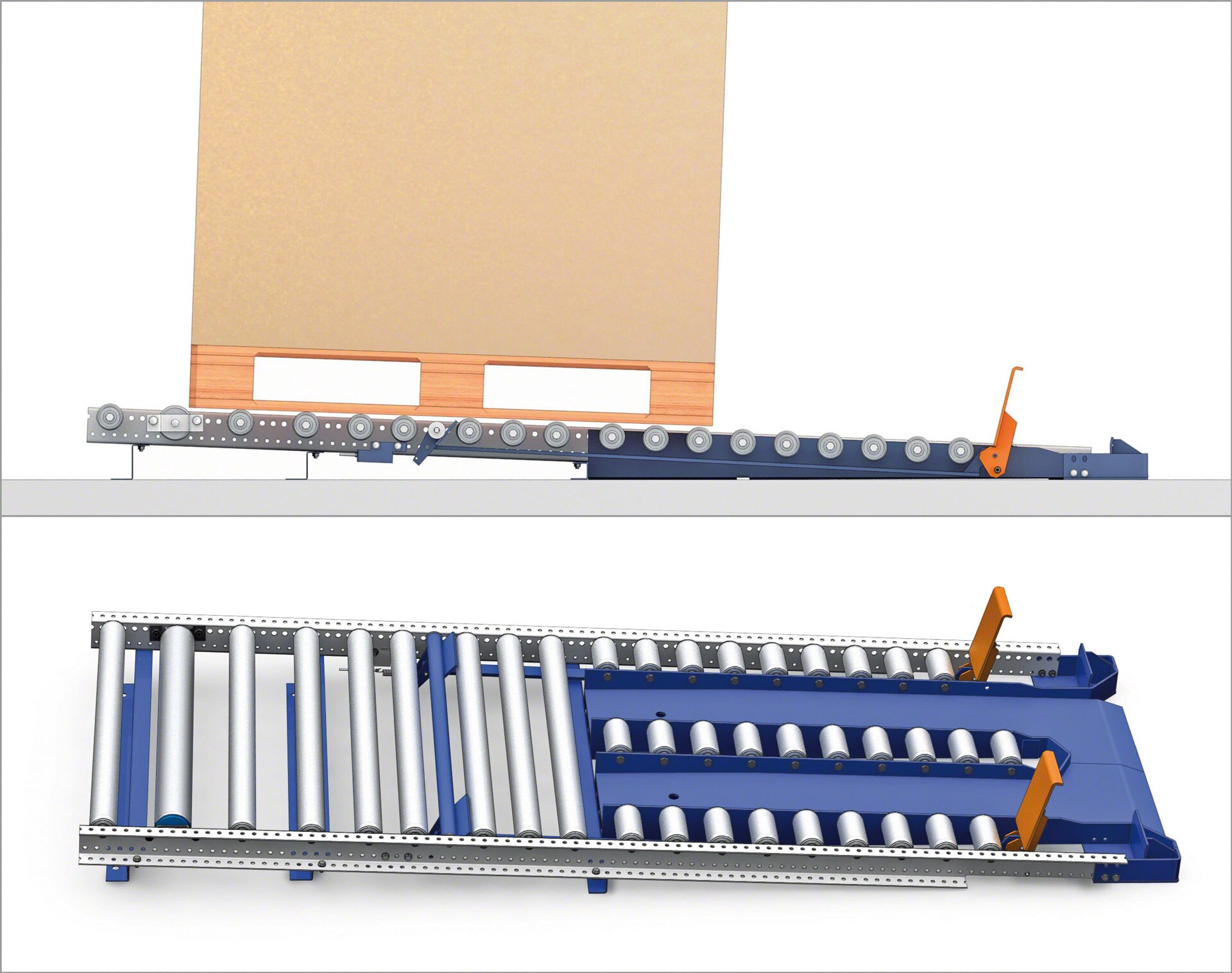

Põranda tasandi kanalid komplekteerimis-tõstukitele
Need ühendavad pikad rullikud lühikeste rullikute komplektidega, et võimaldada tööd komplekteerimistõstukite või virnastuskraanadega. Need on tootmis- ja väljastusalades väga levinud.

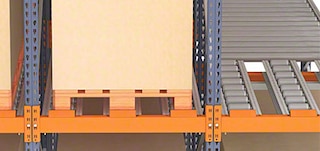

Jagatud rullikud
Need komponendid paigutatakse kanali sisestus- ja väljumispunktidesse, kui töötatakse teisaldusseadmetega, millel on jäigad ja mittevõnkuvad kahvlid. Need hõlbustavad kaubaaluste laadimist ja mahalaadimist.

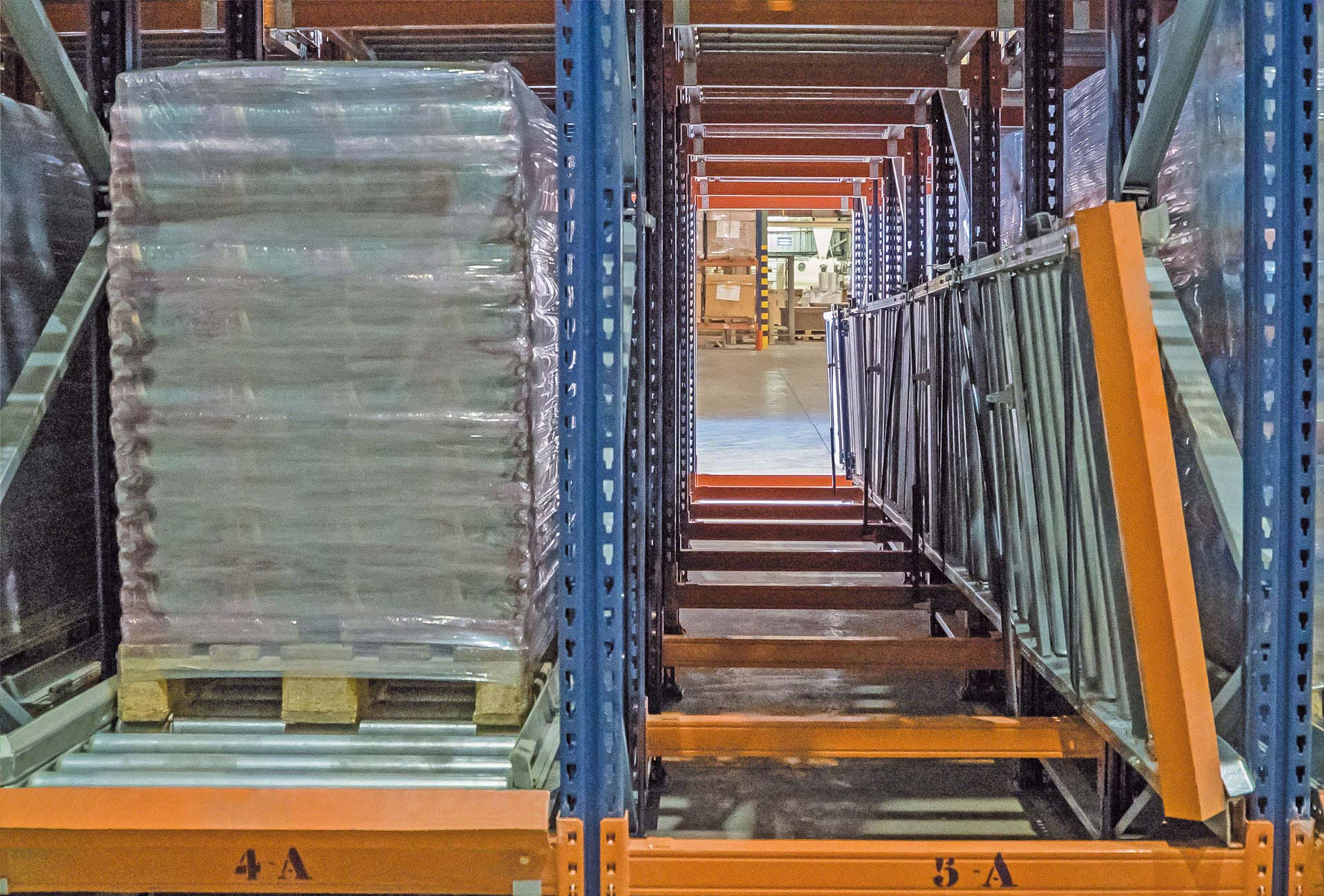

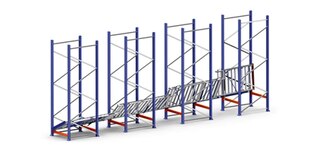

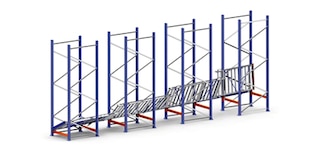

Liigendkanalid

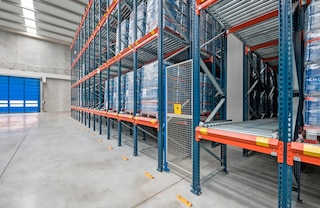

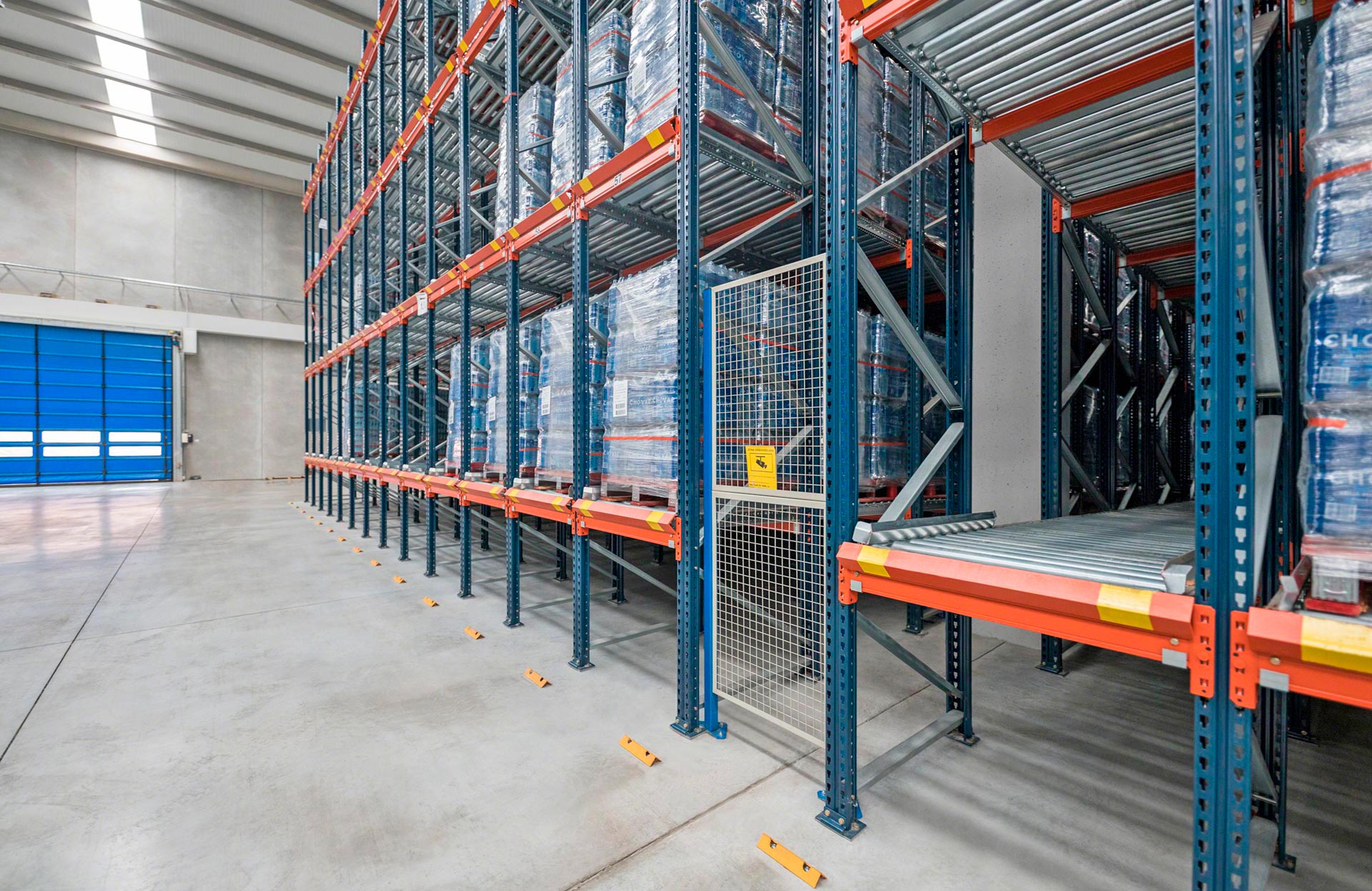

Neid saab paigaldada riiuli alumisele tasemele, et teha hooldustöid põranda tasandil ja hõlbustada puhastamist.
Kataloogid
KKK
Läbivooluriiulid, tuntud ka kui gravitatsioonriiulid ja FIFO-riiulisüsteem, on kõige kiirem turul saadaolev suure tihedusega kaubaaluste hoiustamissüsteem. See koosneb riiulitest, millel on kaldus rööpad rullikutega, mille peal koormad libisevad. Selle struktuuri puhul kasutatakse peale- ja mahalaadimise sujuvamaks muutmiseks gravitatsiooni. Lisaks lisab sisemiste töövahekäikude puudumine olemasolevat ladustamisruumi.
Läbivooluriiulitel on mitu eelist. Esiteks on see kõige kiirem suure tihedusega laosüsteem, mis annab parimad töötulemused ning on seega ideaalne lahendus eri tüüpi ladudesse. Samuti tagab nende rakendamine suurepärase kontrolli laovarude üle. Lisaks kõrvaldab laadimis- ja mahalaadimisvahekäikude eraldamine tõrked ning ühe laoarvestusühiku olemasolu laokanali kohta hõlbustab toodete leidmist ja vähendab nende väljavõtuaega. Läbivooluriiulid tagavad ka olemasoleva pinna maksimaalse kasutamise, kuigi sügavate kanalite paigaldamine võib kaasa tuua teatud kadu kõrguses (süsteemi korrektseks toimimiseks on vajalik umbes 4% kalle).

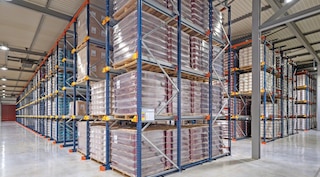

Üks peamisi erinevusi kahe süsteemi vahel seisneb nende vastavate peale- ja mahalaadimistoimingute eripärades. Sügavlaadimisriiulite süsteemi puhul siseneb kahveltõstuk kaubaaluste mahalaadimiseks riiuli ritta. Läbivooluriiulite puhul seevastu kahveltõstukid konstruktsiooni sisse ei sõida. Selle asemel asetavad need kaubaalused valitud laokanali sissepääsu juurde ja need libisevad oma kohtadesse täiesti autonoomselt. Seetõttu on läbivooluriiulites kaupade ladustamine ja neist eemaldamine oluliselt ohutum ja kiirem. Teine märkimisväärne erinevus on ladustatavate LAÜde mitmekesisus. Gravitatsioonriiulite puhul on see arv oluliselt suurem, kuna igasse kanalisse saab ladustada erinevaid laoarvestusühikuid. Sügavlaadimisriiulite puhul peab aga kõikides ühe laorea kanalites olema sama LAÜ.
Nende kahe riiulisüsteemi peamine erinevus seisneb kummagi laovarude haldamise meetodis. Läbivooluriiulil on kaks töövahekäiku (üks laadimiseks ja teine mahalaadimiseks) ning see toimib FIFO (esimesena sisse, esimesena välja) põhimõttel. Seega on esimene kanalisse ladustatud kaubaalus ka esimene, mis sealt eemaldatakse. Tagasilükkega laoriiulid seevastu toimivad LIFO (viimasena sisse, esimesena välja) meetodil. Kuna töövahekäike on ainult üks, võetakse esimesena välja kanalisse viimasena ladustatud kaubaalus. Kiiresti riknevate kaupade (nt toidu või ravimite) käitlemiseks mõeldud ladudes on läbivooluriiulid ideaalne alternatiiv, kuna nendes paigutatakse esikohale lähima aegumiskuupäevaga tooted.

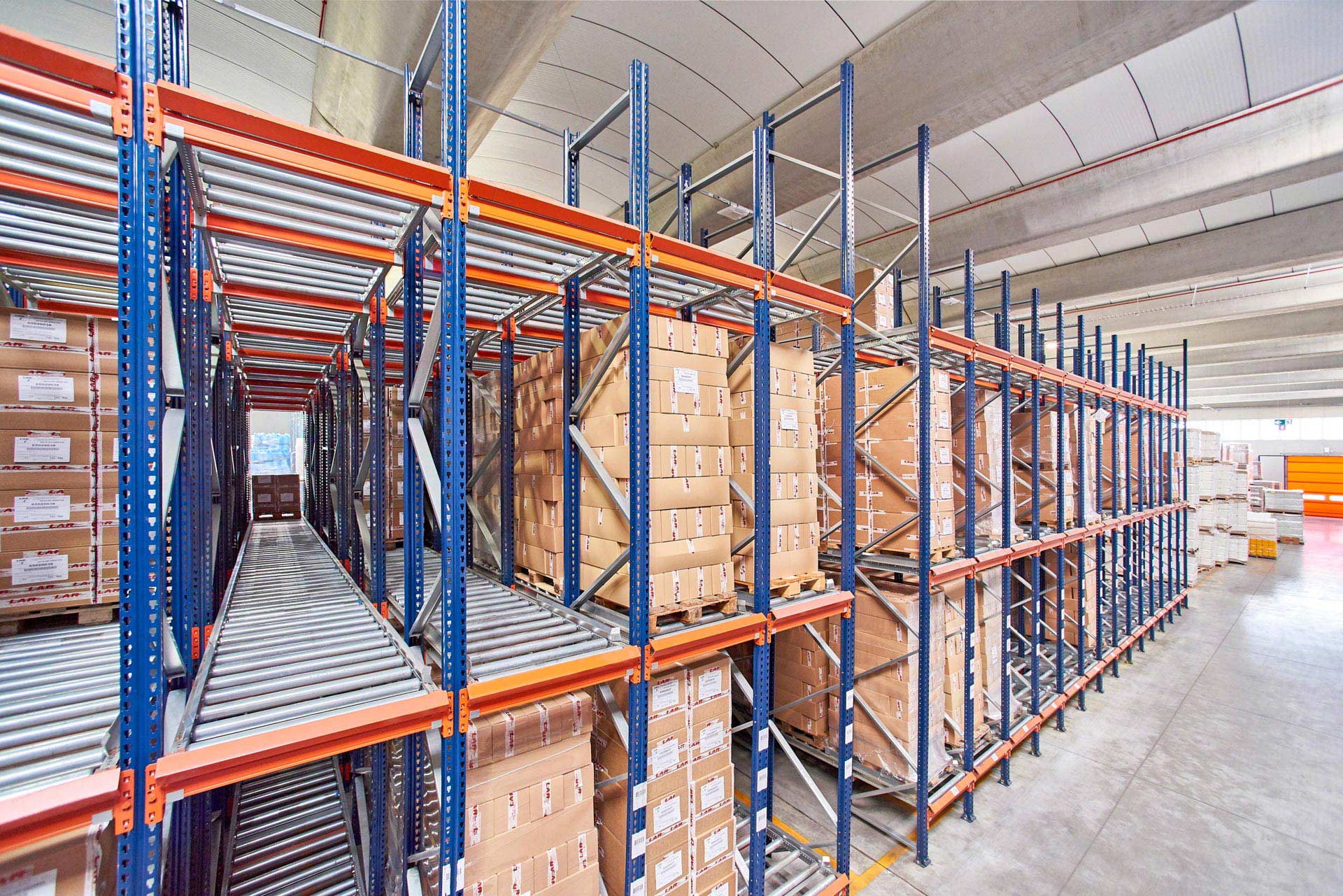

Läbivooluriiulites võivad laokanalid sügavuselt mahutada kuni 30 kaubaalust. Siiski tasub meeles pidada, et väga sügavate kanalite rajamine võib vähendada laomahtu kõrguses. See tuleneb kaldenurgast, mis on vajalik süsteemi nõuetekohaseks toimimiseks.
Iga laokanal on umbes 4% nurga all, et tagada kaubaaluste sujuv ja turvaline libisemine.
Püsttalade vaheline kaugus, teisisõnu tala pikkus peaks olema võrdne koormatud kaubaaluse esikülje mõõtudega, millele on lisatud 160 mm ruumi (st 80 mm kummalgi küljel). Vastasel juhul võivad kaubaalused või kaubad riiuli raami tabada.
Ei. Mecaluxi läbivooluriiulid kasutavad raskusjõudu, et kaubaalused kerge kaldega hoiukanalites edasi liiguksid.
See lihtne süsteem põhineb pedaalil, mis liigutab vardaid, mis langetavad või tõstavad tõkist, mis järgmist kaubaalust tagasi hoiab. Kui esimene kaubaalus jõuab väljumispunkti, surub see pedaalile, mis paneb vardad liikuma. Need aktiveerivad tõkise, mis takistab järgmise kaubaaluse edasiliikumist ning sedasi hoiab ära kaubaaluste omavahelise kokkupuutumise.
Kaubaaluseid käsitletakse tavaliselt kitsamast küljest ja need liiguvad kanalites nii, et nende alumised lauad on rullikute suhtes risti. Madalates kanalites saab kaubaaluseid käsitleda laiemast küljest. See tähendab, et need liiguvad nii, et alumised lauad on rullikutega paralleelselt. Kuna rullikud hõivavad sellisel juhul kogu kanali laiuse, saab need asendada kolme lühema rullide komplektiga.

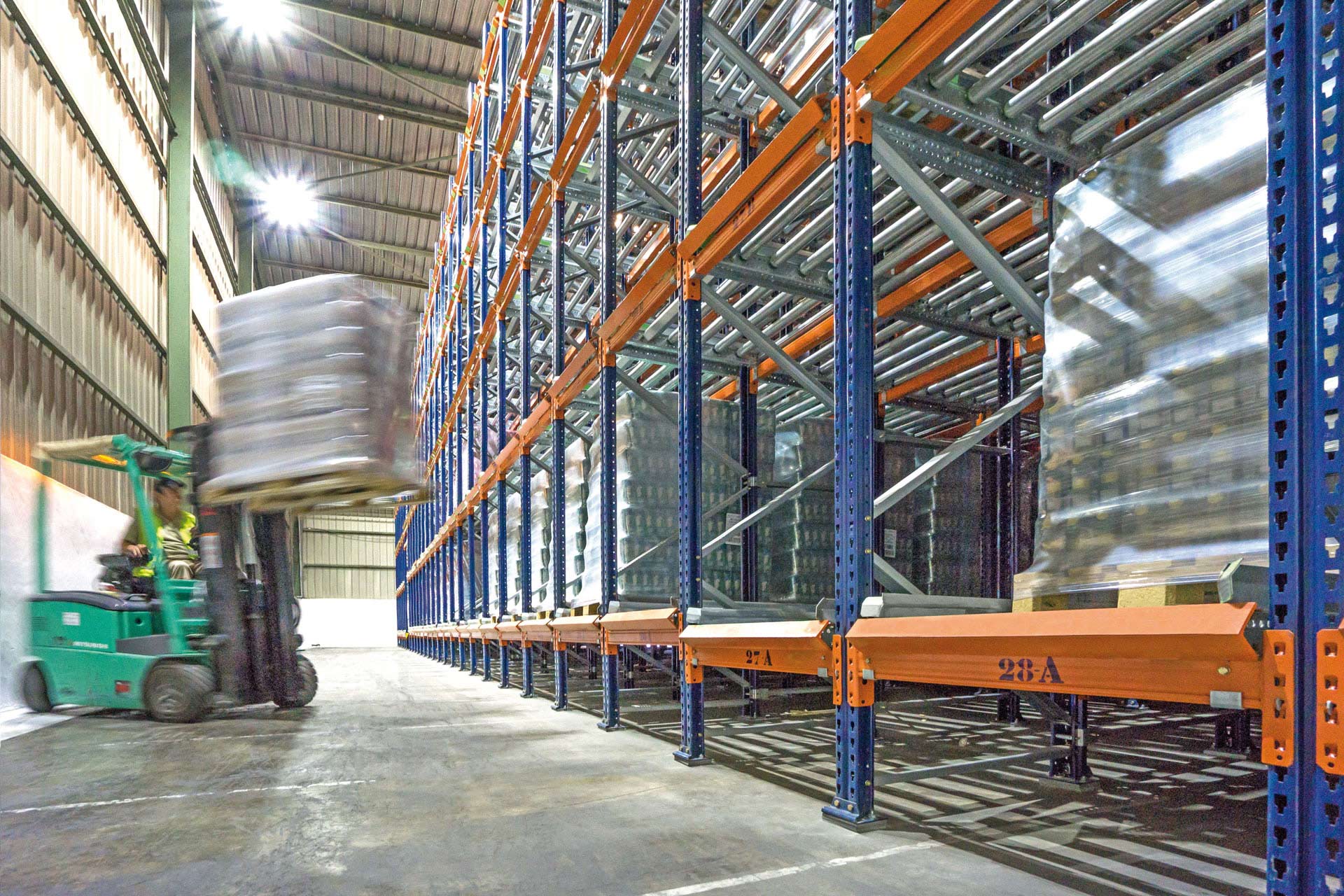

Kaubaaluste läbivooluriiulitega sobivad igat tüüpi kahveltõstukid (vastukaaluga, lükandmastiga, VNA-tõstukid jne).
Jah, läbivooluriiuliga koos saab kasutada kaubaaluste jaoks mõeldud virnastuskraanasid, mis muudavad kaubaaluste laadimise ja mahalaadimise täiesti automaatseks. Automatiseerimine võib olla ka osaline ning puudutada vaid ühte toimingut. Õigupoolest paigaldatakse kaubaaluste ladustamiseks sageli üksainus kaubaaluste virnastuskraana, samas kui vastasvahekäigus eemaldavad töötajad kaubaaluseid kahveltõstukite abil.
