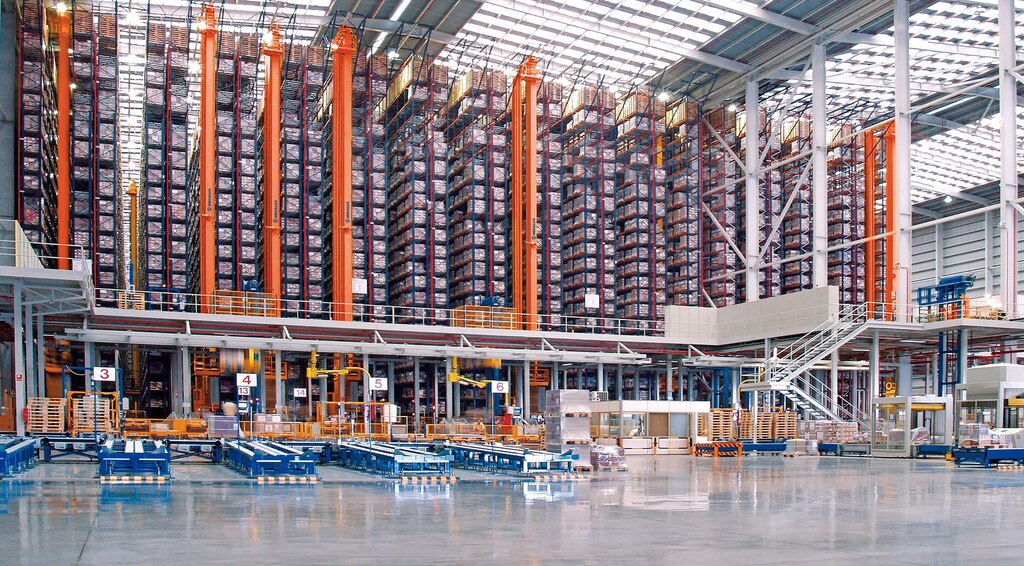

Kaubaaluste virnastajate kraanad
Automaatne kaubaaluste ladustamis- ja eemaldamissüsteem (AS/RS), mis on loodud tootlikkuse ja lao mahutavuse suurendamiseks.
Toode

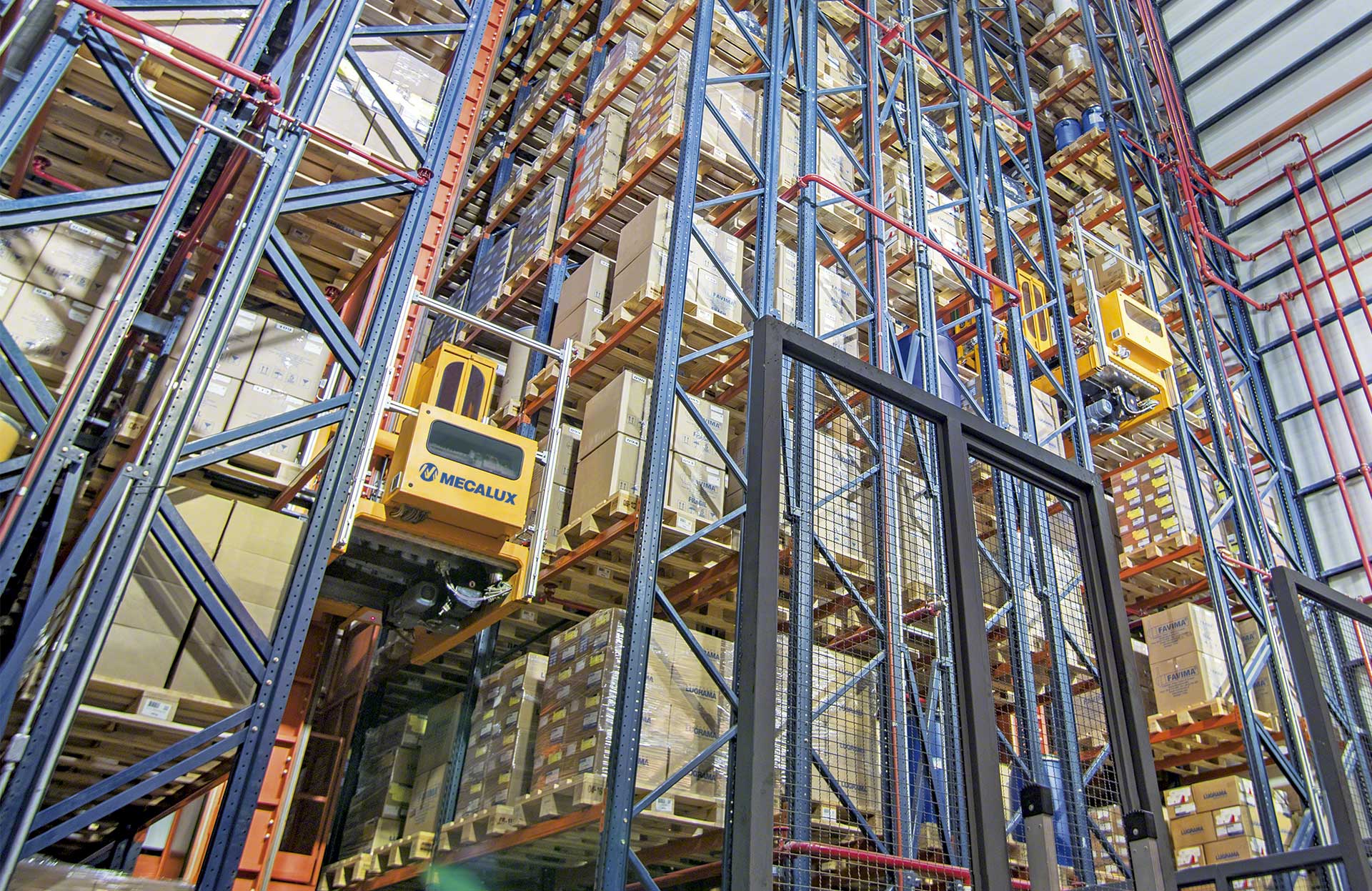

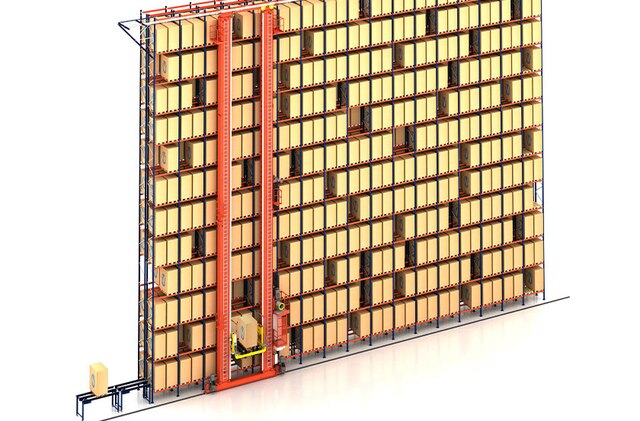

Kaubaaluste virnastuskraana: automaatne kiire veavaba ladustamine
Kaubaaluste virnastuskraanad on mõeldud kaubaaluste automaatseks ladustamiseks ja eemaldamiseks. Need liiguvad pikkuses, kõrguses ja sügavuses ning ladustavad ja eemaldavad kaupa riiulisüsteemidest äärmiselt kiirelt ja täpselt.
Mecaluxi kaubaaluste virnastuskraanad on varustatud tipptasemel tehnoloogiaga, mis suurendab märkimisväärselt lao tootlikkust ning maksimeerib ruumikasutust, et ladu rohkem kaupa mahutaks. Lisaks aitavad need vähendada käsitsitoimingutest tulenevaid vigu ja riske.
Kaubaaluste virnastuskraanade eelised laonduses
- Suurem produktiivsus: need masinad töötavad vajadusel katkestusteta ööpäevaringselt ja aasta läbi. Laadimine ja mahalaadimine toimub sama liigutusega (kombineeritud tsüklid), mis muudab süsteemi äärmiselt kiireks.
- Täiesti automaatne: nende autonoomne töö muudab lao haldamise sujuvaks ja eemaldab käsitsi tehtavatest toimingutest tulenevad vead.
- Maksimaalne ruumikasutus: kaubaaluste virnastuskraanad ulatuvad kuni 45 m kõrgusele ning töötavad ka 1,5 m kitsustes vahekäikudes.

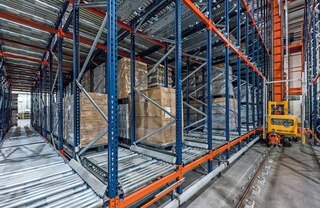

- Topelt- ja mitmesügavusega: need amsinad suudavad töötada ka sügavate kanalitega suure tihedusega riiulisüsteemides, nt läbivooluriiulites või Pallet Shuttle süsteemis, ning ühe- või kahekordse sügavusega riiulites.
- Suur paindlikkus: Mecaluxi lai kaubaaluste virnastuskraanade valik võimaldab kasutajatel kohandada süsteemi vastavaks oma koormustaluvuse, kõrguse ja tsükliaja nõuetele.
- Ohutus: virnastuskraanad käsitlevad kaubaaluseid äärmise täpsusega. Lisaks vähendavad need märkimisväärselt käitlusseadmete liiklust ning muudavad laohoone turvalisemaks.
- Kõikehõlmav lahendus: Mecalux töötab välja, toodab, paigaldab ja tellib kõik AS/RSi süsteemi komponendid. Siia kuuluvad riiulid, kaubaaluste virnastuskraanad, konveierid ning laohalduse ja juhtimise süsteemid (WCS ja WMS).
Oleme lühendanud aega, mis kulub iga tellimuse täitmiseks ja teele saatmiseks
Automaatsete virnastuskraanade rakendusvõimalused
Suure läbilaskevõimega süsteem, mis kohandub eri tüüpi ladude vajadustega
Mecaluxi kaubaaluste virnastuskraanad on mitmekülgsed laolahendused, mis vastavad paljude erinevate ettevõtete vajadustele. Need on oma tõhusust tõestanud paljudes tööstussektorites, muu hulgas toiduainetööstuses, metallurgias, auto- ja ravimitööstuses.
Suure sisse- ja väljavooluga laod
Automaaatsed virnastuskraanad on ideaalne lahendus rajatistele, millel on suure liikuvusega LAÜd ning pidev kaupade sisse- ja väljavool.

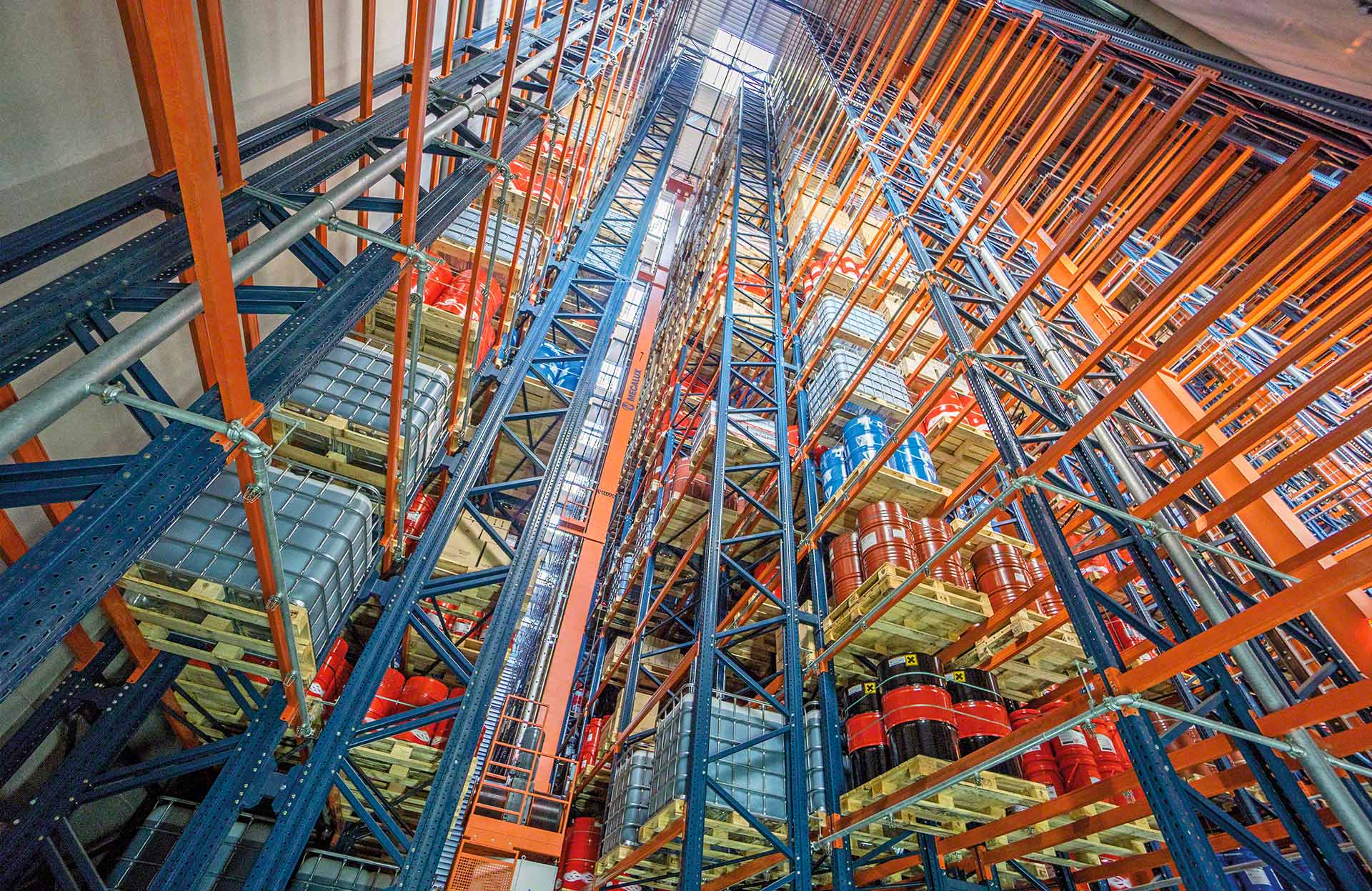

Ettevõtted, mis vajavad suuremat ladustamisvõimsust

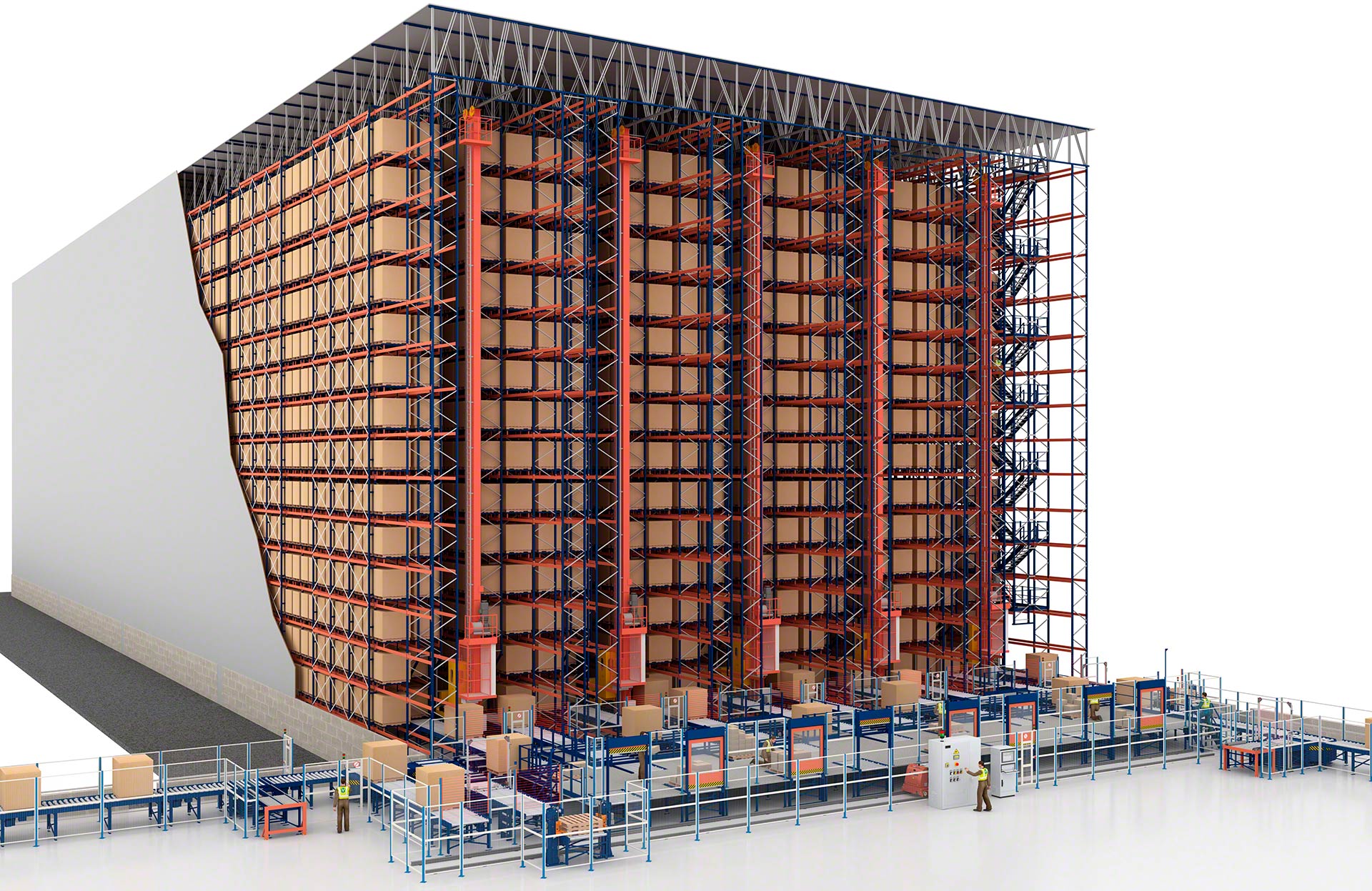

Kaubaaluste virnastuskraanad kasutavad laoruumi optimaaselt ära, seda nii vertikaalselt kui ka horisontaalselt.

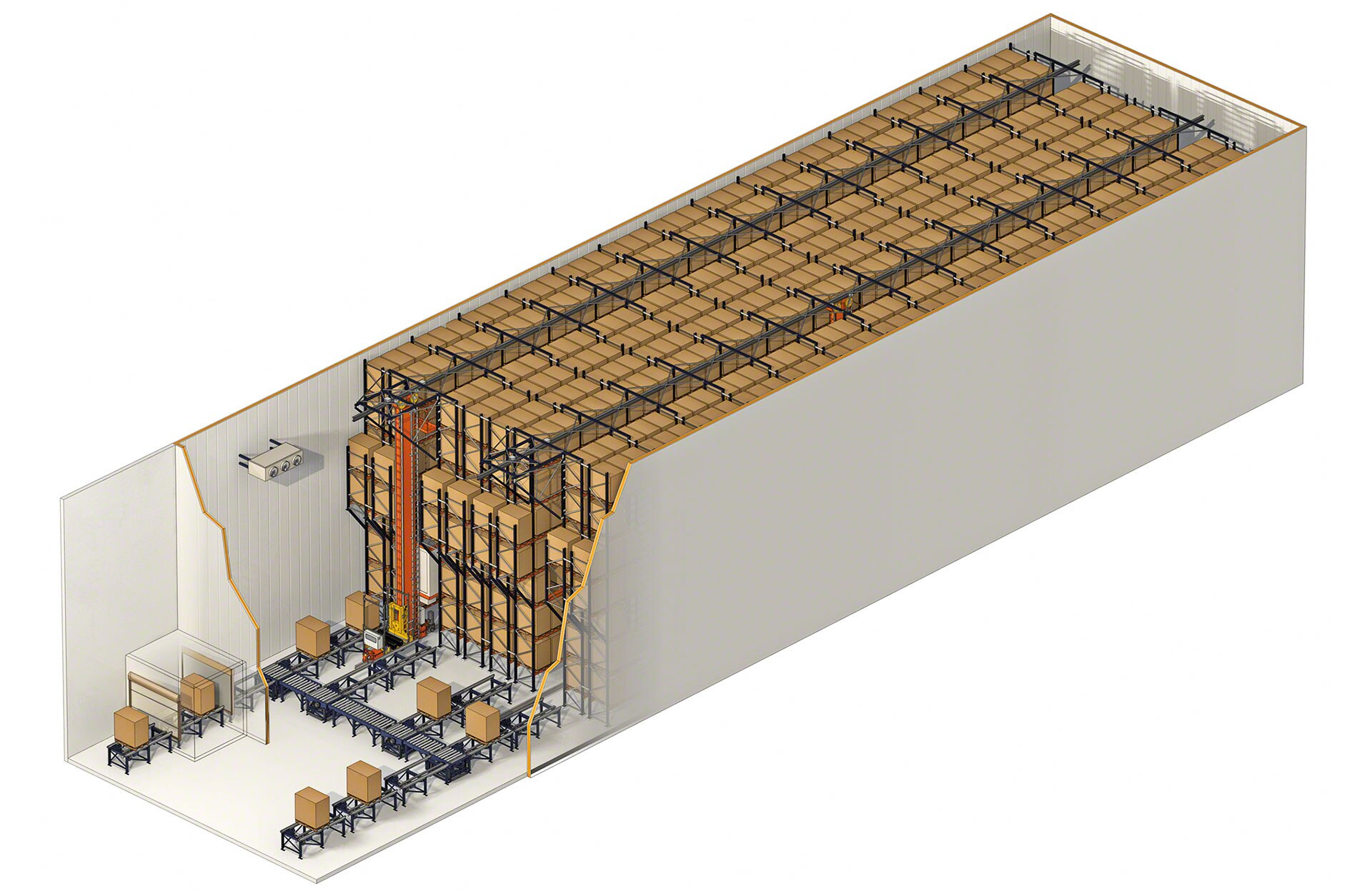

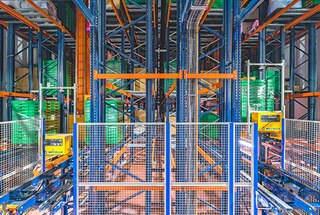

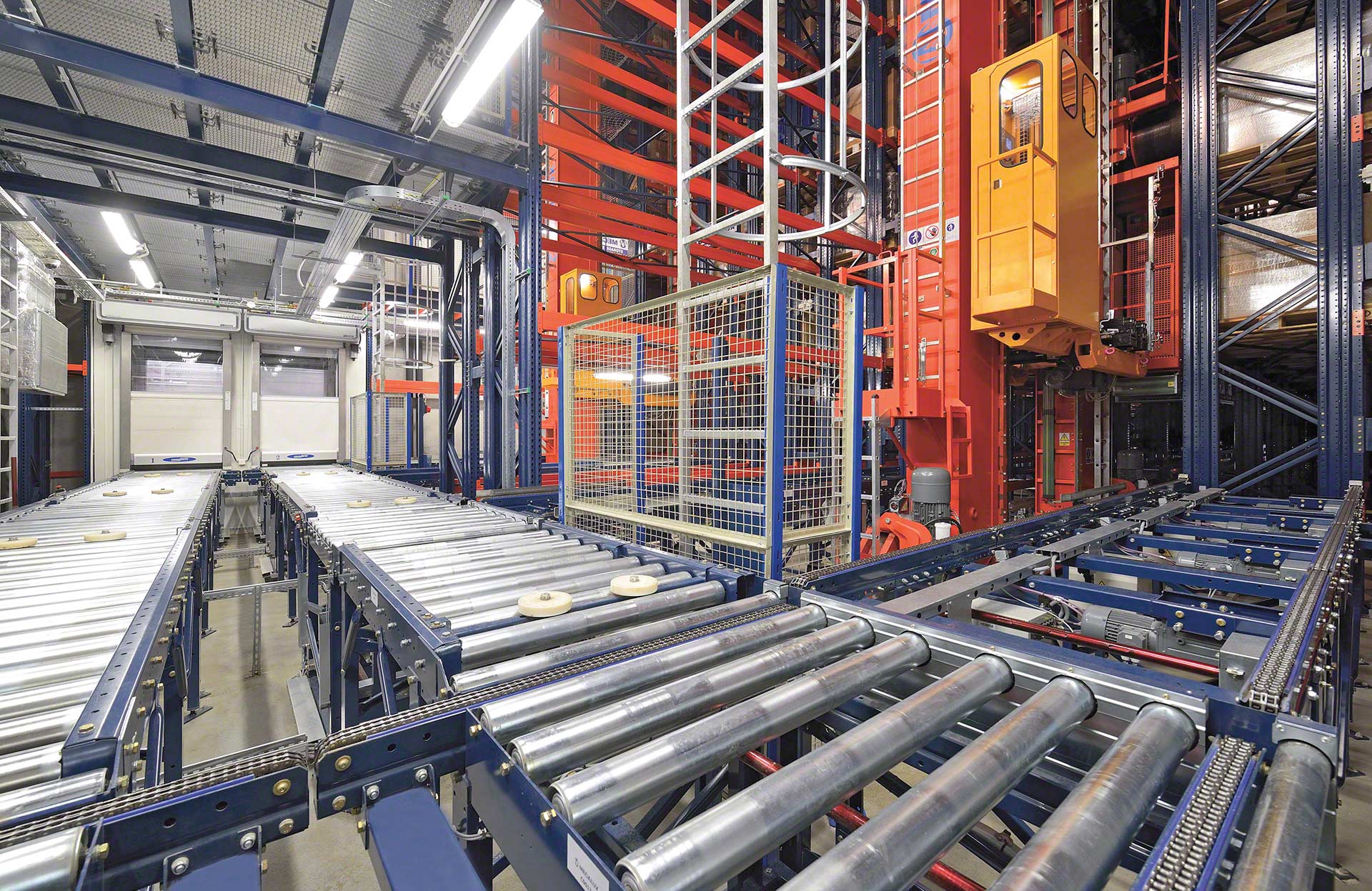

Külmhoidlad
Need masinad suudavad töötada kuni -30 °C temperatuuriga.
Kuidas kaubaaluste virnastajate kraanad töötavad?
Kaubaaluste virnastajate kraanad automatiseerivad kaubaaluste ladustamise ja eemaldamise toimingud täielikult
Kaubaaluste virnastajate kraana on masin, mis on konstrueeritud kolme tüüpi liikumiseks: pikisuunaline (liikumiseks mööda vahekäiku pikisuunas), vertikaalne (töötamiseks kõrgsuunaliselt) ja põiki (kahvlite sisenemiseks riiulisse kaubaaluste mahapanekuks või eemaldamiseks).

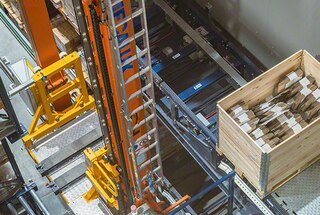

Kaubaaluse vahekäiku transportimine

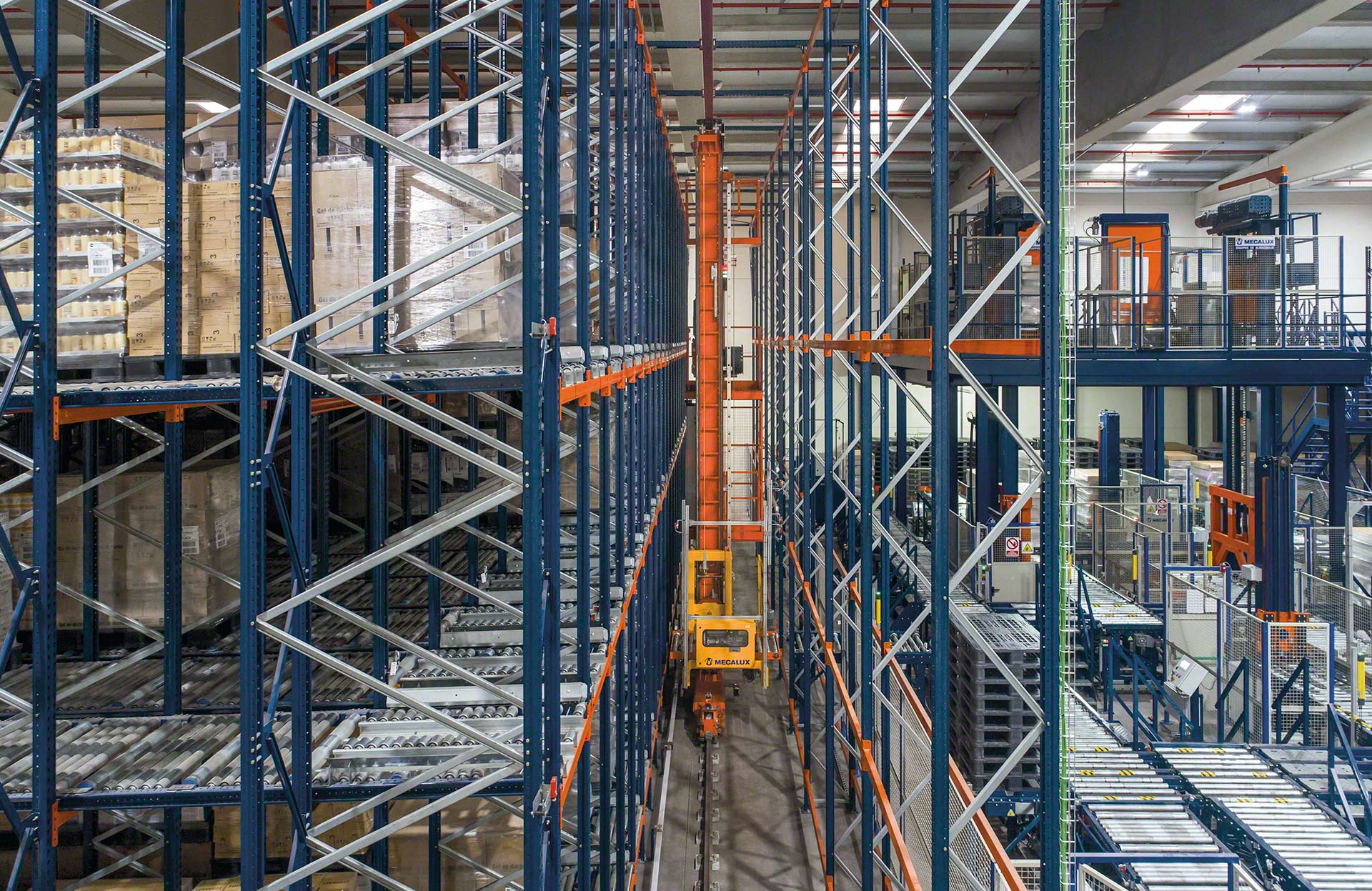

AS/RSi kõrval olev konveier liigutab kaubaaluse vahekäigu lõppu.

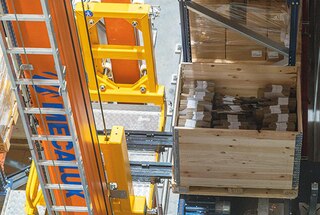

Kaubaaluse pealevõtmine
Väljavõtusüsteem korjab kaubaaluse üles ja asetab selle tõstekorvi.

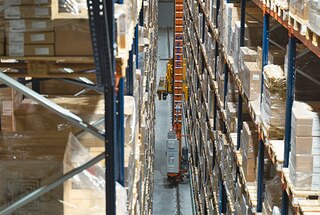

Liikumine mööda vahekäiku
Kaubaaluse transportimiseks WMS tarkvaras määratud kohale liigub kaubaaluste virnastuskraana mööda vahekäiku korraga edasi ja teeb ka tõstmisliigutuse.

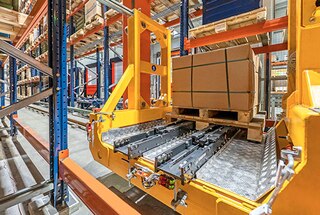

Kaubaaluse ladustamine
Ladustamissüsteem sisestab kaubaaluse riiulisse selleks ettenähtud kohta.

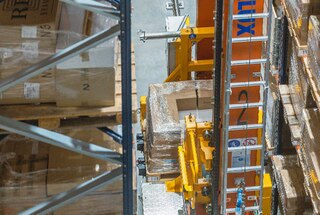

Teise kaubaaluse eemaldamine
Pärast kaubaaluse ladustamist liigub kaubaaluste virnastuskraana teise asukohta, et eemaldada sealt kaubaalus (tuntud kombineeritud tsükli nime all).

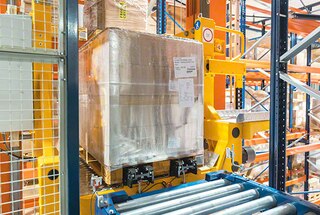

Kaubaaluse väljastamine
Kaubaaluste virnastuskraana liigub vahekäigu lõpu suunas ja asetab kaubaaluse väljasuunalisele konveierile.
Kommentaarid
Logistikakeskuse automatiseerimisega oleme parandanud oma läbilaskevõimet ja reageerimiskiirust. Samuti on kahanenud tegevuskulud ja vähenenud käsitsihaldamisest tulenevad vead.
Automatiseerimine on vähendanud logistikakulusid ja muutnud tootmise paindlikumaks.
Automatiseerimine on võimaldanud meil oma ladustamisvõimekust ja ohutust suurendada, kärpida hooldus- ja personalikulusid ning hoida toodete liikumisel hoolikalt silma peal.
Tippnõudluse perioodidel saadame päevas välja umbes 2400 kaubaalust. Oma logistikaoperatsioonide automatiseerimine on aidanud meil müügi suurenemist toetada.
Juhtumiuuringud
British Sugar näitab taas oma pühendumust innovatsioonile Wissingtonis asuva AS/RS-iga
Suurbritannia peamine suhkrutootja British Sugar on paigaldanud Mecaluxi AS/RS (automatiseeritud ladustamise ja väljavõtte süsteemi) Euroopa suurimasse suhkrutöötlemistehasesse, mis toodab aastas 400 000 tonni suhkrut ja 64 000 tonni etanooli. Loe edasi
Mecalux ehitab ühe Euroopa suurima automatiseeritud riiulitele tugineva laohoone
Mecaluxi välja töötatud Hayat Kimya lao automatiseerimise juhtumiuuring Türgis ja muud näited laosüsteemidest. Loe edasi

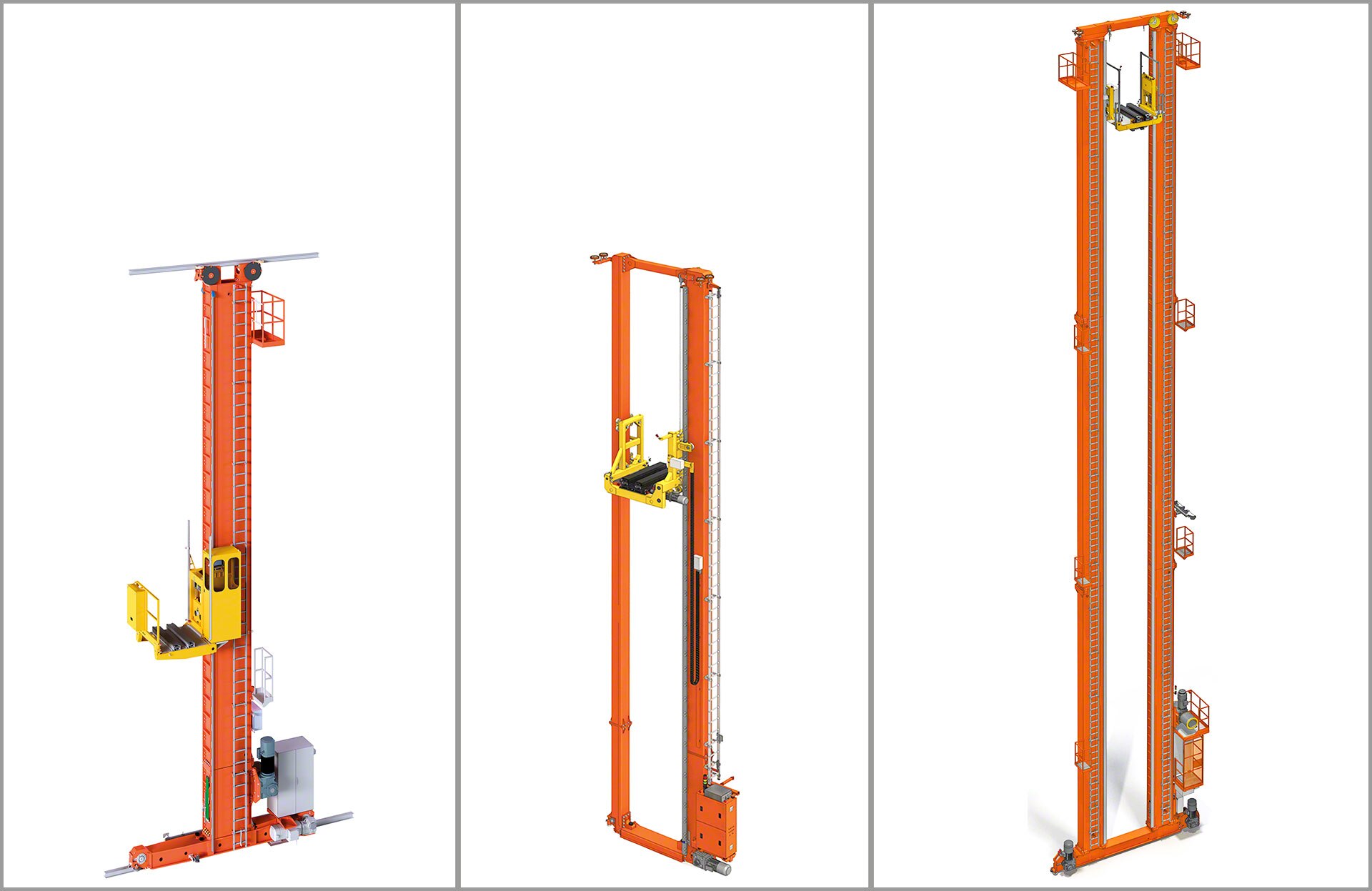

Automaatsete kaubaaluste virnastuskraanade mudelid
Lai valik kaubaaluste virnastuskraanasid, mida on lihtne konkreetse lao vajadustele kohandada
Mecaluxi ühe- ja kahemastilised automaatsed kaubaaluste virnastuskraanad suudavad vastata paljudele erinevatele vajadustele. Tänu sellele mitmekülgsusele on olemas sobiv mudel igale koormusele, hoonekõrgusele ja tsükliajale.

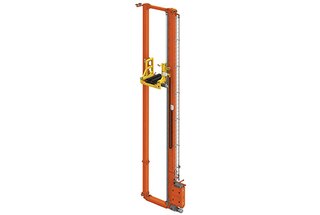

SC0 virnastuskraana
Sobib ideaalselt kuni 18 m kõrgustele rajatistele, kus on vähe liikumisi. Töötab nii ühe- kui ka kahekordse sügavusega riiulite ning Pallet Shuttle süsteemiga.

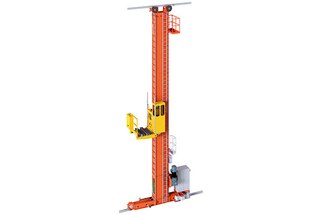

SCX ühemastiline virnastuskraana
Suure jõudlusega kaubaaluste virnastuskraana suuremahulise sisse- ja väljavooluga kuni 45 m kõrgustesse ladudesse. Ühilduv nii ühe- kui ka kahekordse sügavusega riiulite ning Pallet Shuttle süsteemiga.

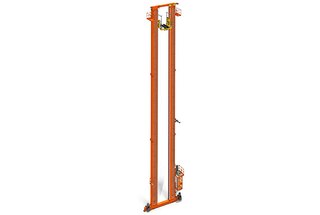

SCX kahemastiline virnastuskraana
Soovitatav suure kaubaliikuvusega rajatistesse. See erineb ühemastilisest mudelist selle poolest, et on kahekordse sügavusega riiulite puhul suurema koormustaluvusega ning suudab töötada kahe tõstekorviga.

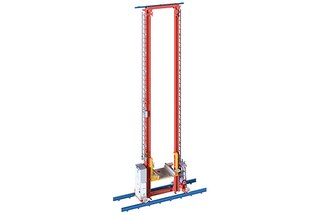

SC1 virnastuskraana
Kuni 12 m kõrgune kaubaaluste virnastuskraana, mille väljavõtusüsteem on ühilduv vaid Pallet Shuttle’iga.
MT0 virnastuskraana
See mudel, mida teatakse ka automaatse kolmesuunalise virnastuskraana nime all, on valiku lihtsaim mudel. Seda kasutatakse tavaliselt traditsiooniliste kuni 14 m kõrguste riiulite automatiseerimiseks, mida varem teenindati kolmesuunaliste kahveltõstukitega.
Kaubaaluste virnastajate kraanade komponendid
Kaubaaluste virnastajate kraanade konstruktsioon minimeerib nende tugiraamile ülekanduvaid jõude. See hoiab ära AS/RS riiulisüsteemi ja konstruktsiooni pikaajalise kahjustumise.
Kaubaaluste virnastuskraana on täisautomaatne ja suure jõudlusega masin, mis koosneb erinevatest elementidest. Nende hulka kuuluvad mastid, ülemised ja alumised juhtalused, tõstekorv, eemaldamissüsteem ja tõstemehhanism.
Kasutatav eemaldamissüsteem varieerub olenevalt rakendusest, käideldava koorma tüübist, riiulite paigutusest ja isegi töönõuetest. Üldiselt on neid kolme tüüpi: teleskoopkahvlid (ühe- ja kahekordse sügavusega), Pallet Shuttle ja sisseehitatud konveierid.
Mecaluxi kaubaaluste virnastuskraanadel on hulgaliselt komponente, mis on loodud AS/RSi maksimaalse ohutuse tagamiseks.
Mastid
Ülitugevast vormiterasest valmistatud mastid moodustavad kraana peatelje. Kaubaalust toetav tõstekorvi liigub mööda masti.

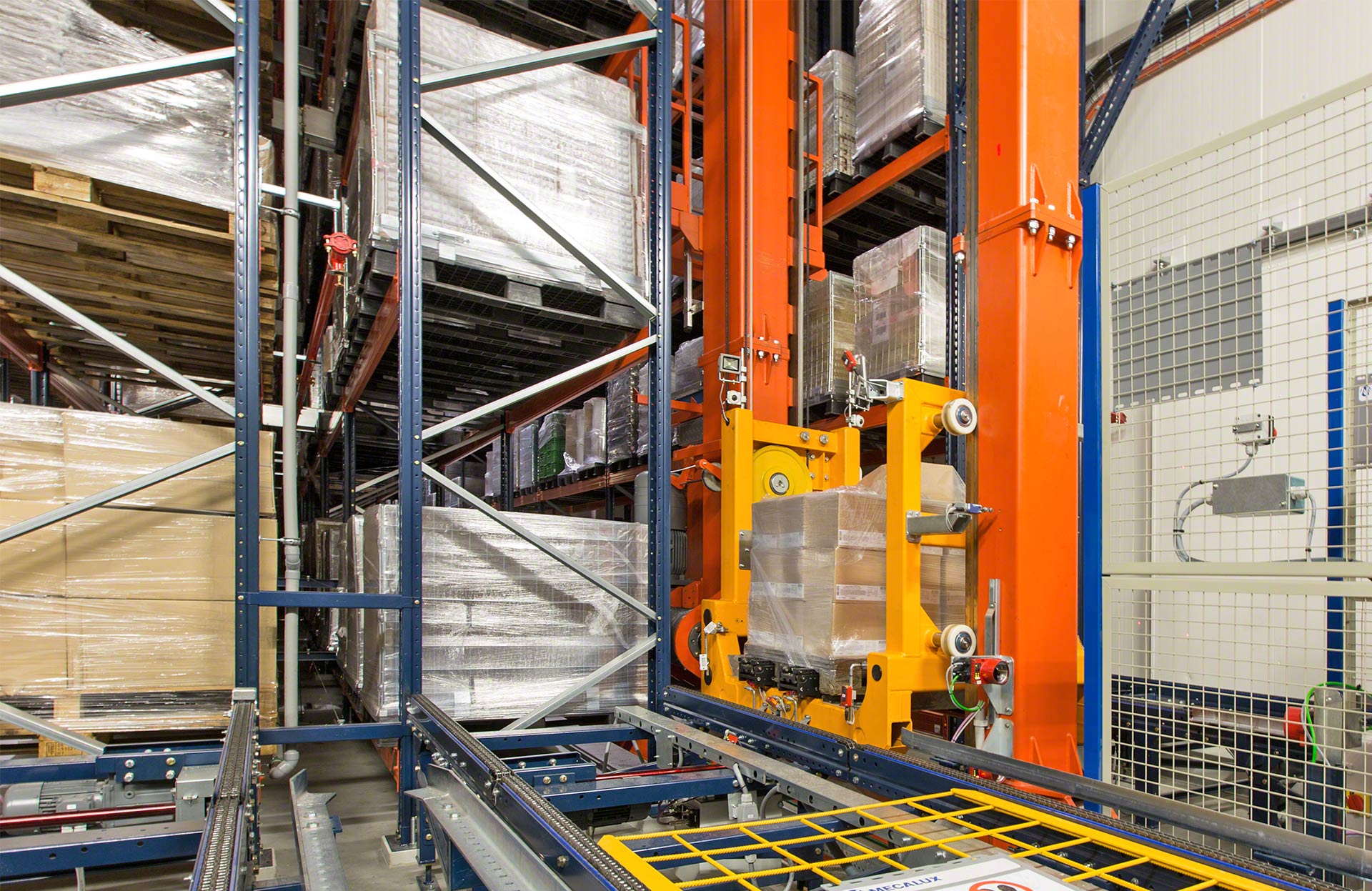

Tõstekorv
See liigutab koormaid vertikaalselt ning teeb oma eemaldamissüsteemi kaudu ladustamis- ja eemaldamistsükleid.
Tõstemehhanism
Vahelduvvoolumootoriga seade, mis liigutab tõstekorvi vertikaalselt.

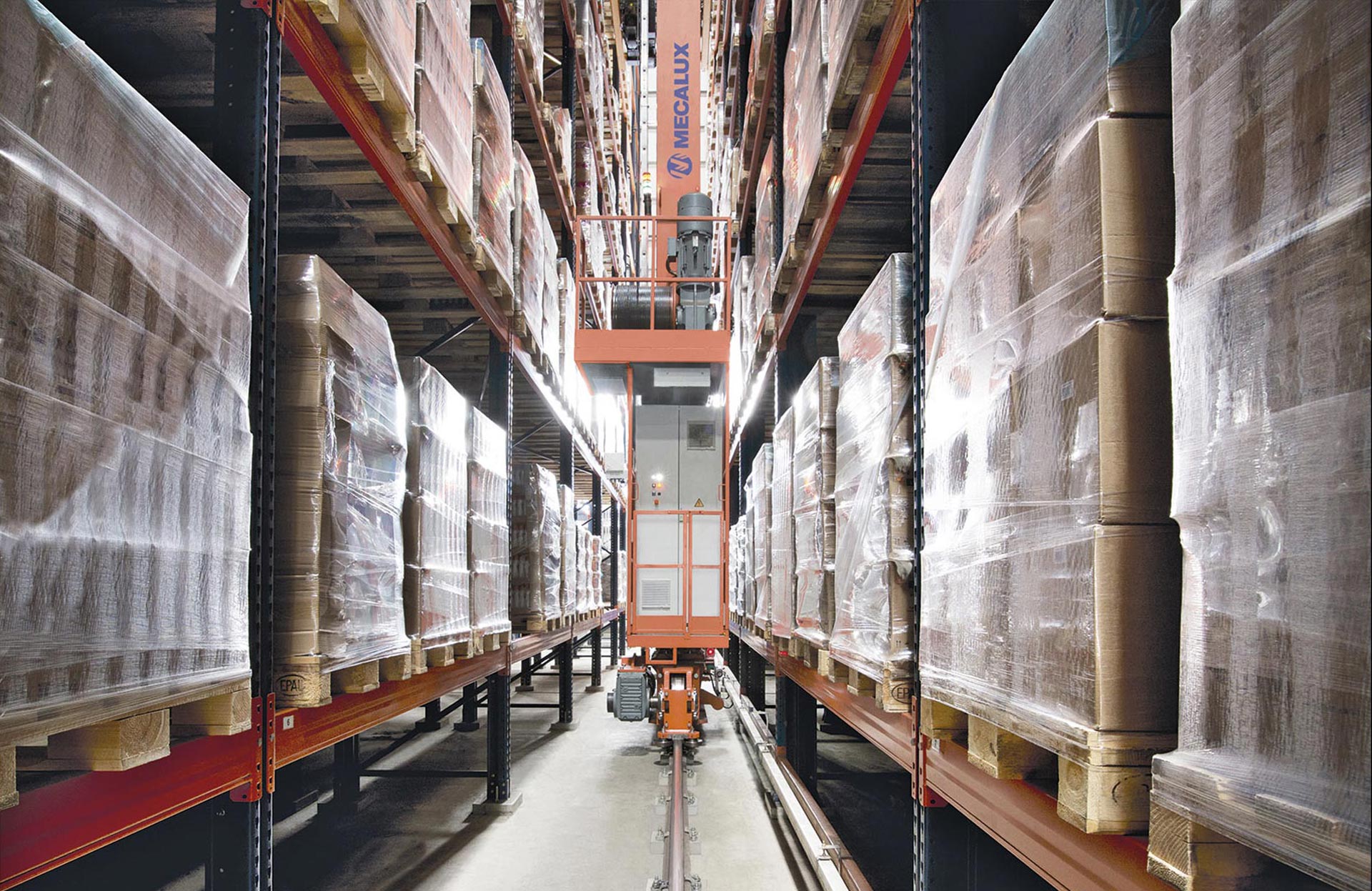

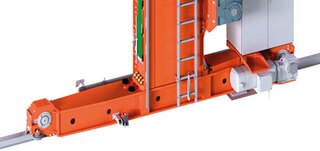

Alumise juhiku alus
Karbikujuline konstruktsioon, mis on varustatud veoratta ja vabarattaga. See võimaldab kaubaaluste virnastuskraanal vahekäigus pikisuunaliselt liikuda.

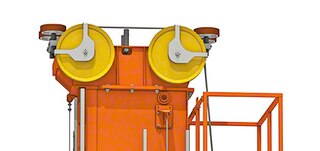

Ülemise juhiku alus
Tagab virnastuskraana stabiilsuse ning summutab selle kiirest liikumisest tulenevat müra ja vibratsiooni.
Vahekäiguseadmed
Vahekäigud on varustatud alumise ja ülemise juhtsiini, turvaseadmete, elektrivarustuse, andmeedastus- ja positsioneerimissüsteemidega.

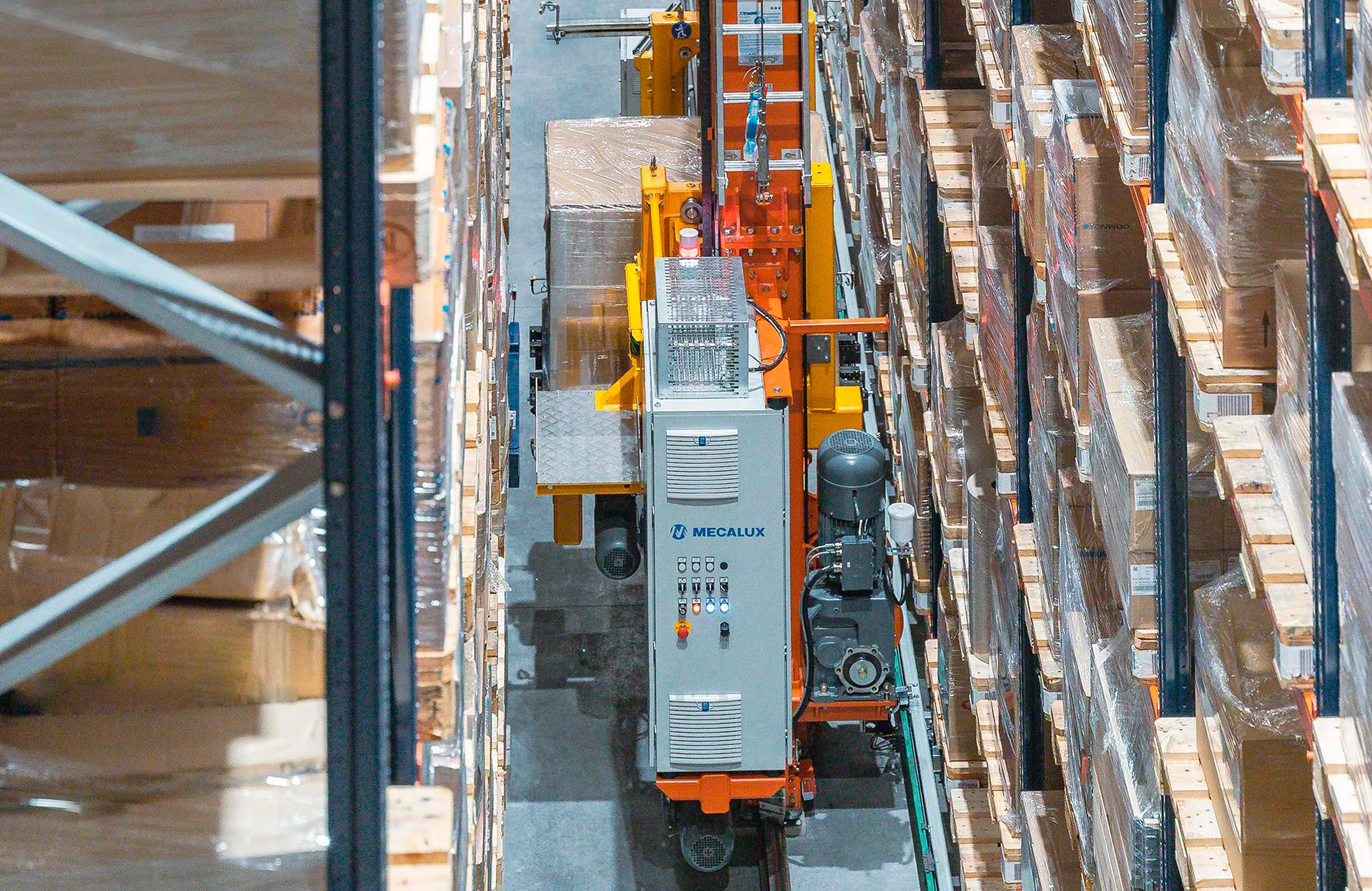

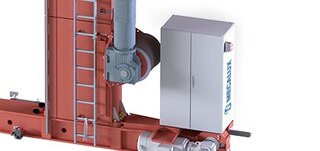

Elektrikapp
Asub masti kõrval ja varustab kaubaaluste virnastuskraanat elektrienergiaga.

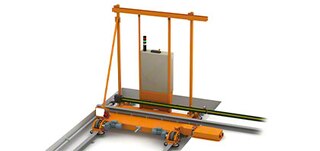

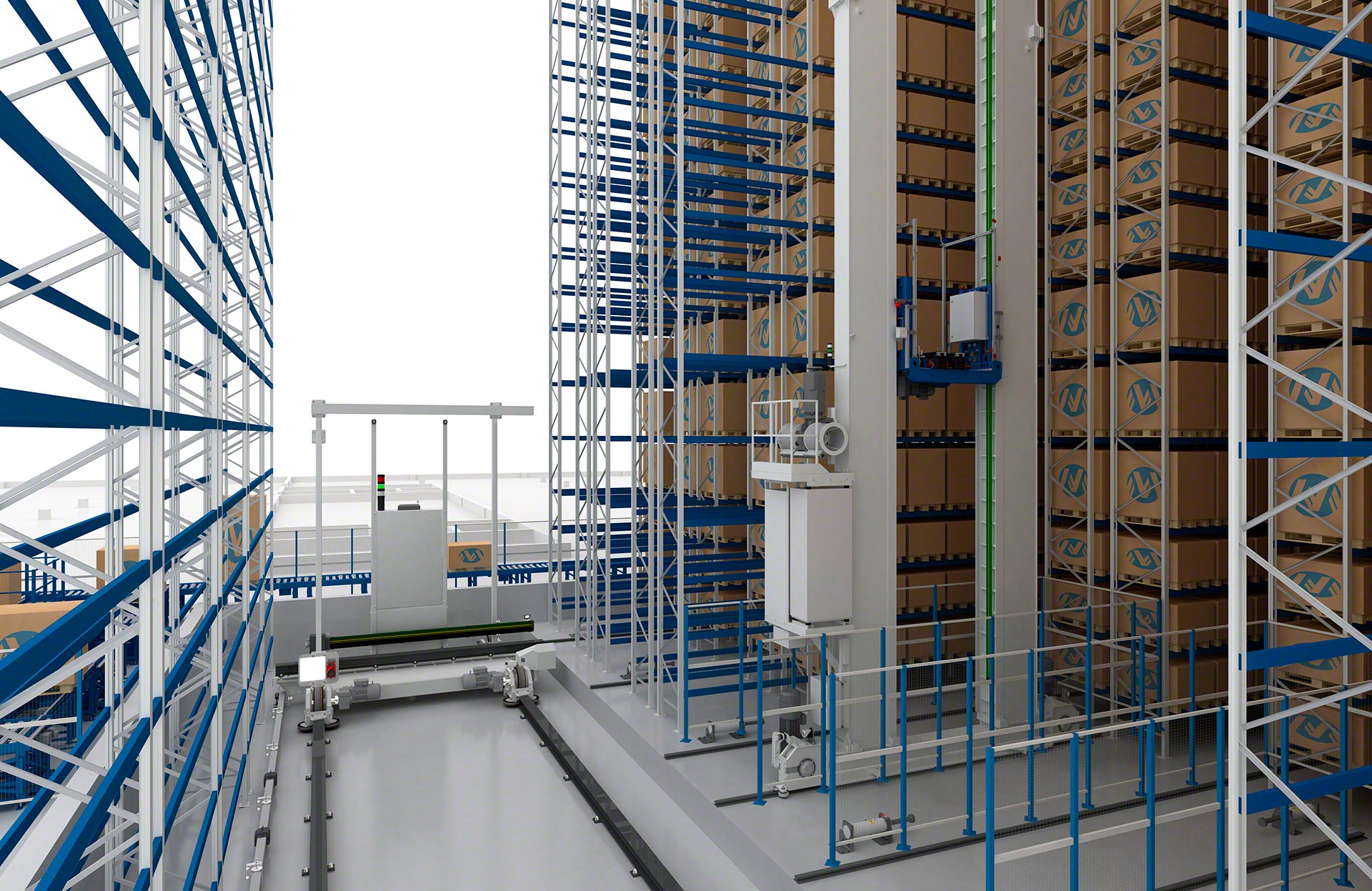

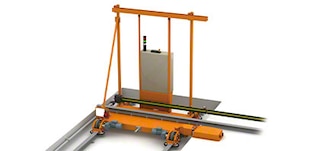

Transpordisild
Komponent, mis vastutab kaubaaluste virnastuskraanade liigutamise eest ühest vahekäigust teise rajatisse, mis seda toimingut vajavad. Virnastuskraana positsioneerib end sillal, kuhu see on ankurdatud. Seejärel liigub see külgsuunas sihtvahekäiku, kus toimub üleminek.

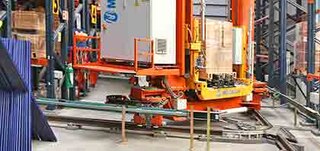

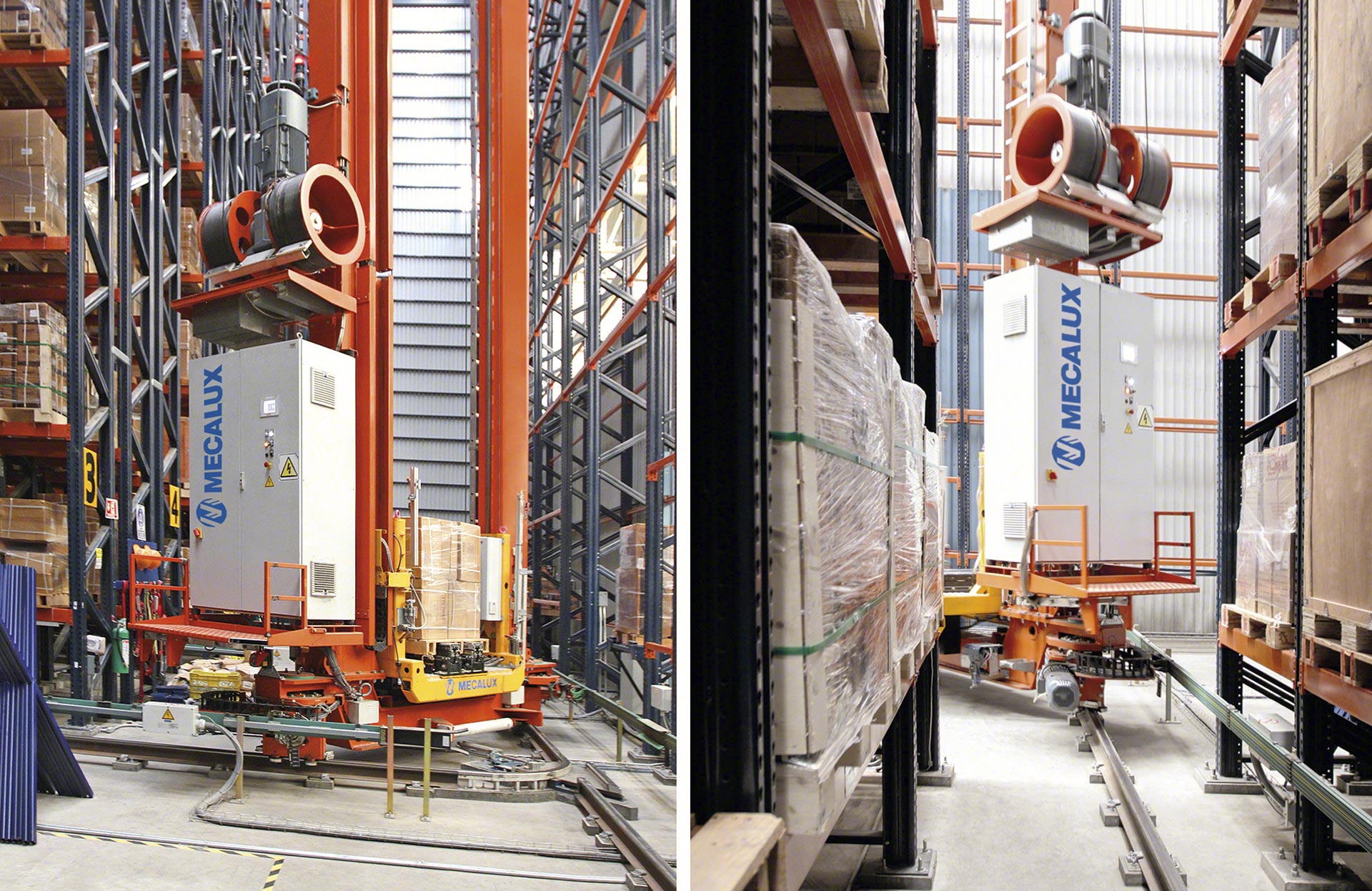

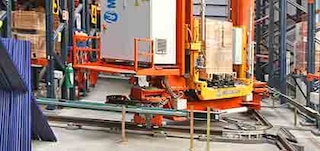

Kaarrööbaste süsteem
Alternatiivne lahendus transpordisillale, kus kaubaaluste virnastuskraana teeb vahekäigu vahetuse manöövri raudteetüüpi ülemineku abil.

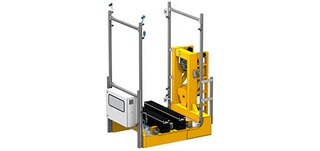

Ühekordse sügavusega teleskoopkahvlid
See käitlemismehhanism ladustab ja võtab kaubaaluseid ühekordse sügavusega riiulitelt.

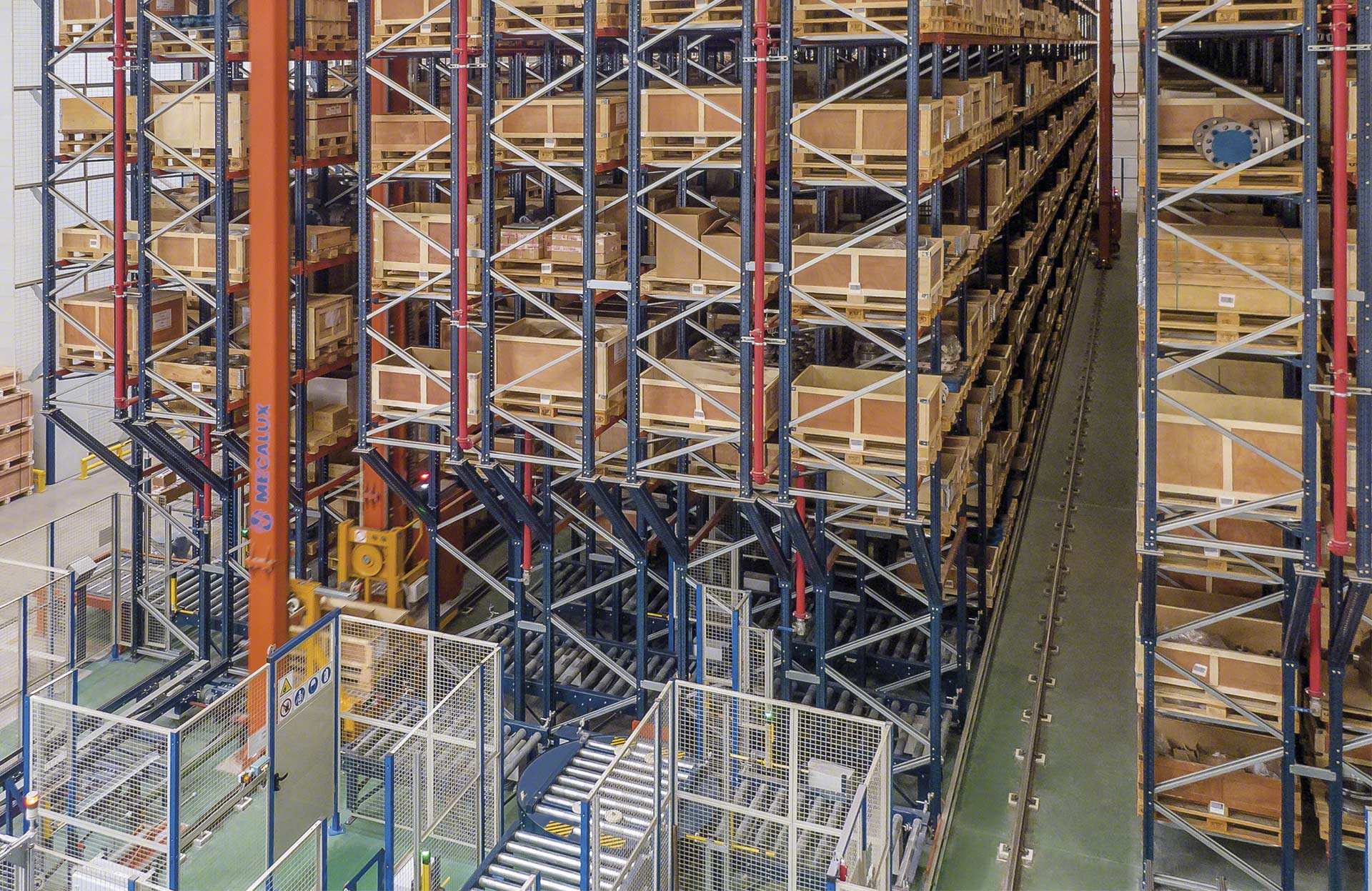

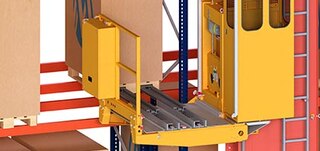

Kahekordse sügavusega teleskoopkahvlid
Seda väljatõmbesüsteemi kasutatakse kaubaaluste laadimiseks ja mahalaadimiseks kahekordse sügavusega riiulitele.

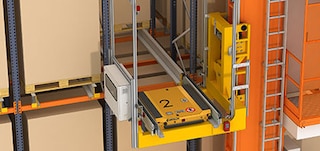

Pallet Shuttle
Autonoomne süstik, mis on võimeline kaubaaluseid väga pikkade kanalite sees tõstma, teisaldama ja ladustama. Korv on mõeldud Pallet Shuttle’i majutamiseks ja varustatud mootorkettidega, mis liigutavad kaubaalused sissetulevatele ja väljaminevatele konveieritele.

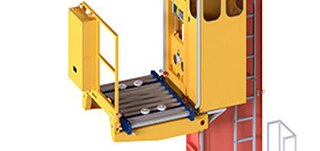

Sisseehitatud konveier
Mootoriga rullikutega platvormist koosnev eemaldamissüsteem, mida kasutavad läbivooluriiuleid varustavad virnastuskraanad.

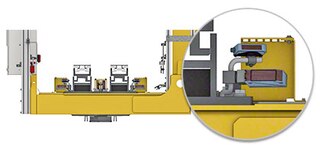

Tõstekorvi turvafunktsioonid
Korv sisaldab mitmeid ohutuselemente: fotoelemente (maksimaalsete koormuste kontrollimiseks, tühjade kohtade kinnitamiseks ja talade täpse asukoha määramiseks), koormuselemente liigse kaalu tuvastamiseks, kahvli ja koorma tsentreerimise kontrollimise süsteemi ning veebikaamerat.

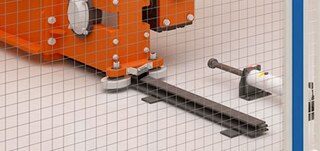

Vahekäigu turvavarustus
Vahekäigus on mitmesugused ohutuselemendid, sealhulgas kaubaaluste virnastuskraana ohutu kiiruse reguleerimise seadmed. Lisaks on vahekäikude otstes paiknevad hüdraulilised puhvrid ehitatud nii, et need neelaksid võimalikud tõstukitelt saadavad löögid.

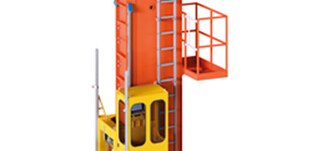

Hoolduse turvaelemendid
AS/RS virnastajad on varustatud erinevate ohutusseadmetega, mis hõlbustavad hooldustöid. Need on näiteks kabiin, kinnituspunktid, turvaköis, mille külge operaatori rakmed redeli kasutamisel kinnitatakse, ja hooldusplatvormid.

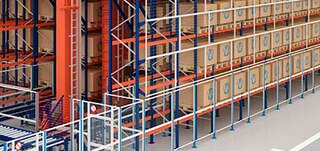

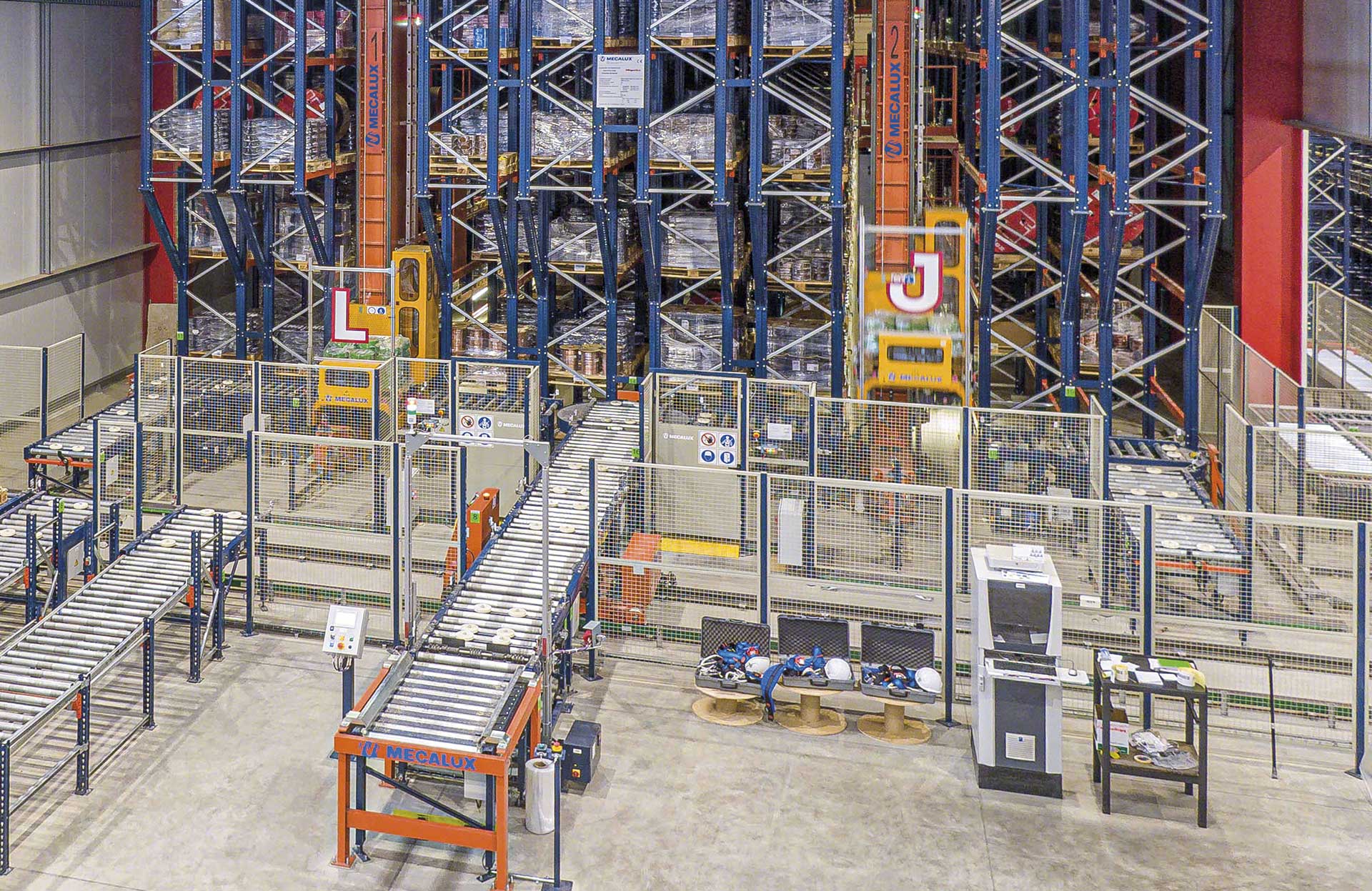

Turvavaheseinad ja turvavõrk
Kaubaaluste virnastuskraanade tööala piiravad piirdeaiad, mis tekitavad kaitstud ala AS/RSi toiminguteks. Kukkumiskaitsevõrk katab transiidialadega külgnevate riiulite külgi, ennetades nii kukkuvate kaupade põhjustatud õnnetusi.

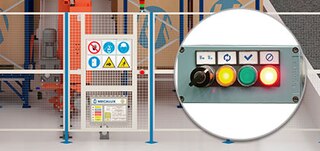

Juurdepääsukontroll
Juurdepääsuuksed ja surunupud võimaldavad hooldustööde tegemisel ohutut vahekäikudesse sisenemist. Surunupul on turvalukustusasend ja vahekäigule juurdepääs toimub vastavalt harmoneeritud standardile UNE-EN528.

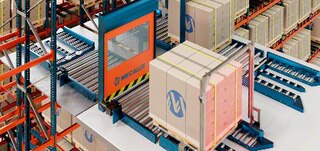

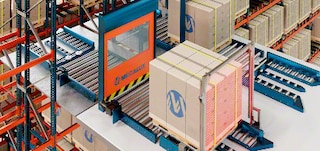

Valguskardinad ja kiiruksed
Need elemendid takistavad inimeste sisenemist konveieriliinide kaubaaluste sisenemis- ja väljumispunktide kaudu. Uksed avanevad ainult siis, kui kaubaalus AS/RS-i siseneb või sealt väljub. Valguskardinad suudavad tuvastada, kas läbipääsupunkti läbib koorem või inimene.

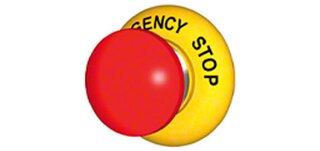

Hädaseiskamissüsteem
See peatab kaubaaluste virnastuskraana töö. See aktiveeritakse standardiseeritud nuppude abil käsitsijuhtimisolekus ja AS/RS teatud piirkondades.
KKK
Kaubaaluste virnastuskraana on täisautomaatne masin, mis on loodud riiulisüsteemis asuvate kaupade ladustamiseks ja nende riiulitest eemaldamiseks.
Lao automatiseerimine virnastuskraanadega pakub mitmeid eeliseid. Nendeks on näiteks suurenenud jõudlus, ohutu ja usaldusväärne töö, vigade kõrvaldamine ja olemasoleva ruumi optimeerimine tänu nende suutlikkusele töötada märkimisväärsel kõrgusel äärmiselt kitsastes vahekäikudes. Mõistagi on automaatsete kaubaaluste riiulilahenduste alginvesteering suurem kui tavapäraste laosüsteemide puhul. Ent automatiseerimisest tulenev suurenenud jõudlus ja tegevuskulude vähenemine (näiteks seoses käitlusseadmetega) tasub investeering kiiresti ära.

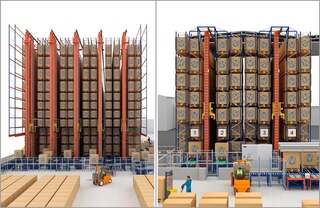

Mecaluxi kaubaaluste virnastuskraanad töötavad ühe- või kahekordse sügavusega riiulite, läbivooluriiulite või automaatse Pallet Shuttle süsteemiga.
Mecaluxi automaatsed kolmesuunalised virnastuskraanad võimaldavad kiiresti ja kulutõhusalt automatiseerida kuni 14 m kõrguseid reguleeritavadi kaubaaluste riiuleid. See tähendab, et neid masinaid saab integreerida kaubaaluste riiulitesse, mida varem käitati kolmesuunaliste kahveltõstukitega, ilma et oleks tarvis riiulisüsteemi konstruktsiooni muuta. Muude tavapäraste laosüsteemide automatiseerimine nõuab aga rajatise olemasolevate konstruktsioonide väljavahetamist. Mecalux nõustab oma kliente, millise ehituse ja rakendusvõimalustega AS/RS nende vajadustele kõige paremini vastab.
Automaatseid kaubaaluste virnastuskraanasid kasutatakse peamiselt kaubaalustel olevate koormate ladustamiseks ja riiulitelt eemaldamiseks. Lisaks on Mecaluxi valikus ka virnastuskraanad kastidele. Need spetsiaalselt miniload-süsteemidele loodud masinad haldavad väikseid kaubaühikuid nagu kaste, aluseid ja isegi rehve.
Mecaluxi kaubaaluste virnastuskraanad on konfigureeritud töötama kolmel režiimil: automaatne (tavaline töörežiim), poolautomaatne (konkreetseteks tegevusteks ja tugitoiminguteks) ja manuaalne (hooldustöödeks). Kaubaaluste virnastuskraana automaatset režiimi kasutatakse WMS tarkvaralt saadud käskluste täitmiseks. Näiteks teeb see selles režiimis ladustamis- ja eemaldamistoiminguid, laokoha muudatusi ja õpib AS/RS asukohti.
Kõigi stsenaariumide puhul mitte. Ettevõtetes, kus kauba liikuvus on võrdlemisi madal, kuid lao mahutavus suur, saab ühte virnastuskraanat jagada mitme vahekäigu vahel. Sellisel juhul võib paigaldada vahekäigu vahetamise lahendused (nt kaarrööbaste süsteemi või transpordisilla), et kaubaaluste virnastuskraana saaks erinevates vahekäikudes töötada. Siiski on AS/RSi tõhususe maksimeerimiseks parim kasutada üht kaubaaluste virnastuskraanat vahekäigu kohta.
Jah. Kaubaaluste virnastuskraanadesse on sisse ehitatud regeneraatorid, mis muundavad laskumis- ja aeglustamismanöövrite ajal tekkinud energia elektriks. Selle kasutavad ära muud AS/RSi elemendid, vähendades nii energiatarbimist.
Täiesti. AS/RSi puhul on juurdepääs aladele, kus liiguvad seadmed (nt kaubaaluste virnastuskraanad, konveierid jne), nõuetekohaselt kaitseaedade ja turvaliste eraldusustega eraldatud.
Jah. Iga AS/RS vajab kahte tarkvaraprogrammi. Ühelt poolt jälgib ja kontrollib laohaldussüsteem (WMS) laovarusid ja määrab igale kaubaühikule asukoha. Teisalt vastutab laohaldussüsteem (WCS) liikumisjuhiste saatmise eest kaubaaluste virnastuskraanale. Mecalux saab pakkuda mõlemat tarkvaralahendust.
Kraanad suudavad töötada kuni 45 m kõrguste riiulitega.
Kaubaaluste virnastuskraana korvi maksimaalne kandevõime on 1500 kg ühekordse ja 1000 kg kahekordse sügavusega riiulikonfiguratsiooni puhul. Kahe korviga kaubaaluste virnastuskraana mudelitel on kandevõimet suurendatud 3000 kg-ni (1500 kg korvi kohta) ühekordse ja 2000 kg-ni (1000 kg korvi kohta) kahekordse sügavusega riiulite puhul.
Kaubaaluste virnastuskraanad võivad liikuda kuni 160 m/min.
Kaubaaluste virnastuskraana maksimaalne tõstmiskiirus on koormata 66 m/min ja koormaga 54 m/min.
Mecaluxi virnastuskraanad suudavad töötada temperatuurivahemikus –30 °C kuni +40 °C.
