GS1-128 vöötkoodid logistikas

GS1-128 vöötkood (varem tuntud kui EAN-128) on logistikas kasutatav standardne vöötkood ladustamiseks ja tooteinfo vahetamiseks rahvusvahelisel tasandil. Tegelikult on see meetod muutunud üheks kõige tõhusamaks kaupade sisse- ja väljavoolu korraldamiseks ladudes, mis on logistikajuhtide üks suurimaid peavalusid.

Selles postituses analüüsime GS1-128, selle andmeid ja reaalseid rakendusi tänastes ladustamisrajatistes. Asume siis asja kallale.

Mis on GS1-128 vöötkood?

GS1-128 märgis on rahvusvaheline kood, mida kasutatakse tootmises, toodete ladustamisel ja tellimuste koostamisel. Logistika valdkonnas laialdaselt kasutatav kood sisaldab numbrilisi ja tähtnumbrilisi sümboleid, mis tähistavad toote omadusi, näiteks partii numbrit, valmistamiskuupäeva ja aegumiskuupäeva.

See standard, mida tunti kuni 2005. aastani EAN-128 nime all ja nimetati seejärel ümber GS1-128-ks, sisaldab rakendusidentifikaatoreid, mis on numbrite ja nende tegeliku tähenduse vaheline seos ning mis tagab toote jälgitavuse kogu selle teekonna jooksul tarneahelas.

Seega peavad GS1-128 vöötkoodid sisaldama inimesele loetavat kodeeritud teavet, et hõlbustada nii masinate (kaubaaluste kontrollpunktide ja vöötkoodiskannerite) automaatseid toiminguid kui ka kaupade ettevalmistamise ja vastuvõtmisega tegelevate inimeste tööd.

Tegelikkuses on selle kodeerimise eesmärk optimeerida andmete automaatset sisestamist arvutisüsteemidesse. Kahtluse korral teabe kahekordseks kontrollimiseks sisaldab etikett ka andmeid, mida saab lugeda ilma elektroonilise seadmeta.

GS1-128 vöötkoodid võivad sisaldada järgmisi andmeid:

• pakendi number ja tootekogused
• toote kaal ja mahutavus
• toote tootmis- ja/või aegumiskuupäev
• toote lõplik sihtkoht
• kliendi tellimuse number
• partii number
• kliendikonto kood

Milliseid andmeid sisaldab GS1-128 etikett?

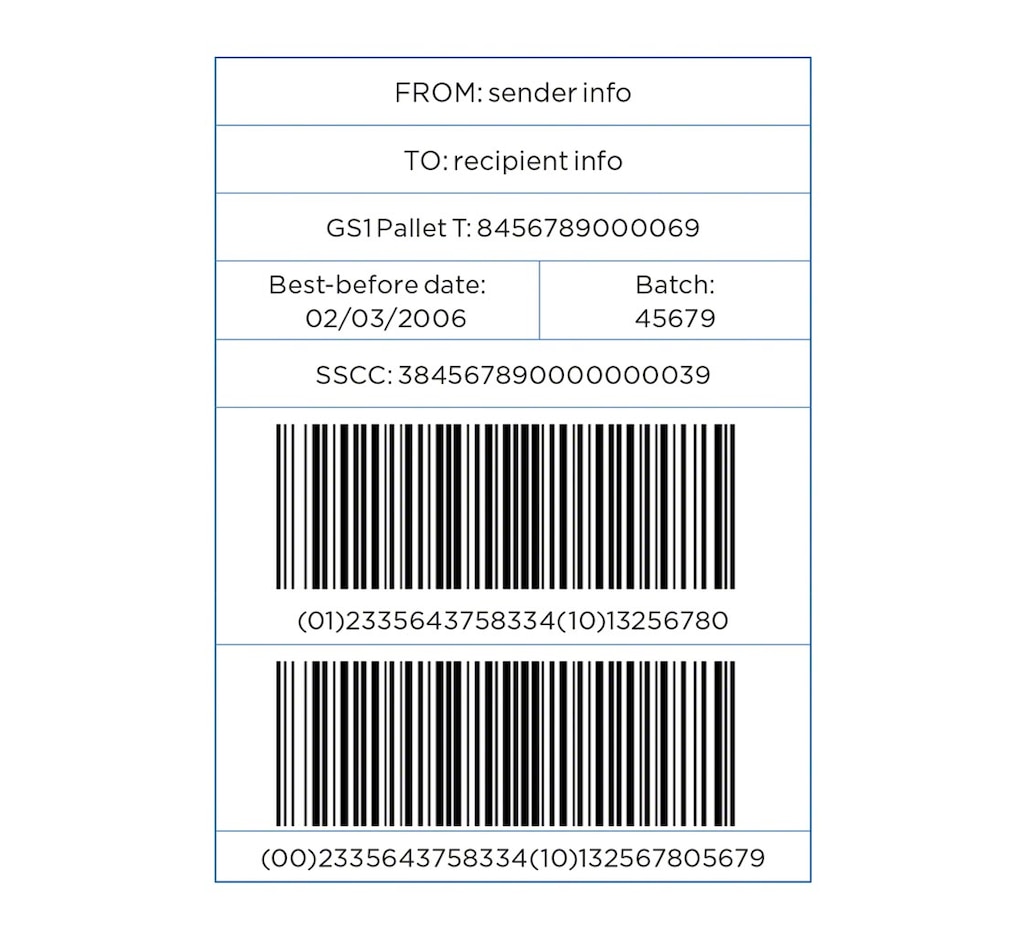

GS1-128 etikett kajastab erinevaid elemente, mis määratlevad logistikatoiminguid: inimloetavaid andmeid, nagu säilivuskuupäev või saaja; SSCC (Serial Shipping Container Code), mis võimaldab tellimuse saatmist; ja vöötkoodi, mis lihtsustab tooteinfo salvestamist süsteemis.

Inimloetav teave

Üldine teave iga sektori kohta, täpsustades muu hulgas selliseid andmeid nagu toote partii number, saatmiskuupäev ja väljaandva ettevõtte nimi.

SSCC kood

SSCC (Serial Shipping Container Code) võimaldab identifitseerida saadetise või partii. See kood on eriti vajalik tõhusate tarnete tagamiseks.

SSCCs on kokku 18 numbrit järgmises tähenduses.

• Laiendusnumber, mis on ettevõtte määratud väärtus vahemikus 0–9 (esimene number).
• GS1 ettevõtte eesliide (7–10 numbrit).
• Seeria viitenumber, mis põhineb GS1 ettevõtte eesliite pikkusel (6–9 numbrit).
• Kontrollnumber, mis on tuletatud matemaatilise arvutuse põhjal, mis kujutab koodi tervikuna.

Vöötkood

See on kodeeritud number, mis identifitseerib toote ja sisaldab järgmisi komponente.

• Rakendustunnused (AI)
• FNC1 eraldajad

AI-d on kahe- või enamakohalised numbrilised koodid, mis kajastavad andmekategooriat, näiteks partii numbrit (10) või pakendamiskuupäeva (13) jne Nende koodide peamine omadus on nende ühendatavus, st võime ühendada mitu AI-kombinatsiooni üheks vöötkoodiks.

Samas FNC1 eraldajad on muutuvad elemendid, mis lisatakse erinevate AIde vahele, et neid üksteisest eristada.

Selles tabelis on esitatud kõige levinumad AI-d.

Legend:

• nX: kohustuslik fikseeritud pikkusega numbriline X-märgiline andmestik.
• n...X: muutuva pikkusega numbrilised andmed, mille maksimaalne pikkus on X numbrilist märki.
• an...X: muutuva pikkusega tähtnumbriline andmestik, mille maksimaalne pikkus on X märki.

Näide: (02)67884344353521(37)23123902(10)34533

GS1-128 vöötkoodide paigutus

GS1-128 vöötkoodide paigutus kaubaalustel

Alla 16-tollise kõrgusega kaubaalustel tuleks etiketid kinnitada võimalikult kõrgele, ilma et see raskendaks vöötkoodi lugemist, ning tagada, et need paiknevad alati vähemalt 2 tolli kaugusel vertikaalsest servast.

Üle 16-tollise kõrgusega kaubaaluste puhul tuleb etiketid kinnitada 16–32 tolli kaugusele alusest, jättes vertikaalsest servast vähemalt 2 tolli ruumi.

Mõlemal juhul tuleks etiketid kinnitada kaubaaluse mõlemale küljele, et hõlbustada vöötkoodi lugemist.

Paigutamine kastidesse või kaubaalustele

Karbis olevate kaupade puhul on standardiks, et vähemalt paki ühel küljel peab olema etikett. Sellegipoolest on soovitatav trükkida erinev GS1-128 igale karbi küljele. Koodi ots peaks asuma vähemalt 1,25 tolli kaugusel alusest ja 0,75 tolli kaugusel vertikaalsest servast.

Kaubaaluste kontrollpunktidest kuni komplekteerimiseni: GS1-128 etikettide kasutamine logistikas

Logistikas on vöötkoodide ülesanne koondada teavet toote kohta ühele etiketile. See tagab keeruliste protsesside, näiteks kvaliteedikontrolli ja tellimuste täitmise automatiseerimise.

Selles mõttes on GS1-128 standardi peamine funktsioon logistikas toodete kaubaühikute registreerimine ja põhiliste andmete sisestamine süsteemi: alates aegumiskuupäevast kuni muu olulise logistilise informatsioonini, nagu näiteks lähetusteed.

See lahendus tagab jälgitavuse ja toote jälgimise kõigis tarneahela lülides ning optimaalse kaubavoo rajatises.

Seega oleme näinud, et GS1-128 etiketid on olulised toodete lao sisenemise ja laost väljumise haldamisel. Aga kus täpselt neid enamasti kasutatakse?

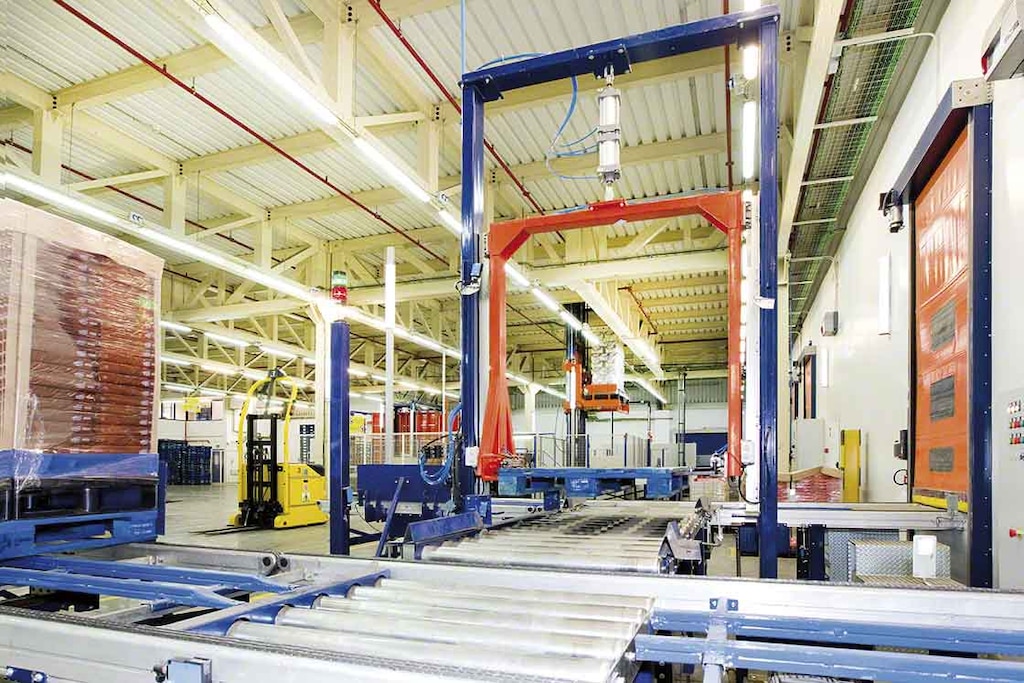

• Kaubaaluste kontrollpunktid: lao sisse- ja väljavoolu jälgimisel on automatiseeritud laosüsteemidel tavaliselt kaubaaluste kontrollpunktidega varustatud konveieriliinid. Seal sisestatakse tooteandmed süsteemi vöötkoodilugeja abil, samal ajal kui kontrollitakse nii kaubaaluse kui ka kauba mõõtmeid ja nõuetekohast seisukorda.
• Komplekteerimine: mitmed süsteemid, nagu näiteks pick-to-light, kasutavad oma tegevuses vöötkoode. See kiirendab tellimuse ettevalmistamist ja vähendab selle protsessi käigus tavaliselt tekkivaid vigu.

Tulevik: IoT ja WMS

Laohaldussüsteemid (WMS) suudavad käitise toimingute sujuvamaks muutmiseks skannida ja salvestada GS1-128 koodi teavet. Õigupoolest suudab WMS lugeda, kujundada ja printida etikette koos vastavate vöötkoodidega süsteemi sisestatud andmete põhjal.

Siiski integreerivad ettevõtted järk-järgult muid tehnoloogiaid, et neid vöötkoodidega kombineerida või isegi asendada. See kehtib näiteks RFID-tehnoloogia puhul. Samamoodi on GS1-128 etikettidel mitmeid eeliseid, mis teevad need tänapäeval teatavate toimingute jaoks asendamatuks. Näiteks kauba kviitungite puhul suudab ainult vöötkoodi skanner tagada etiketi õige lugemise.

Kuigi need sildid on jätkuvalt tõhus lahendus logistikas, eriti put/pick-to-light protsessides, on teised uuenduslikumad tehnoloogiad, nagu 5G ja IIoT (Industrial Internet of Things), nende kannul. Need uued tehnoloogiad kujutavad endast väga paljulubavat tulevikku, kus kõik logistilised elemendid on omavahel ühendatud, mille tulemuseks on logistikaseadmete tõhususe ja tootlikkuse suurenemine.
