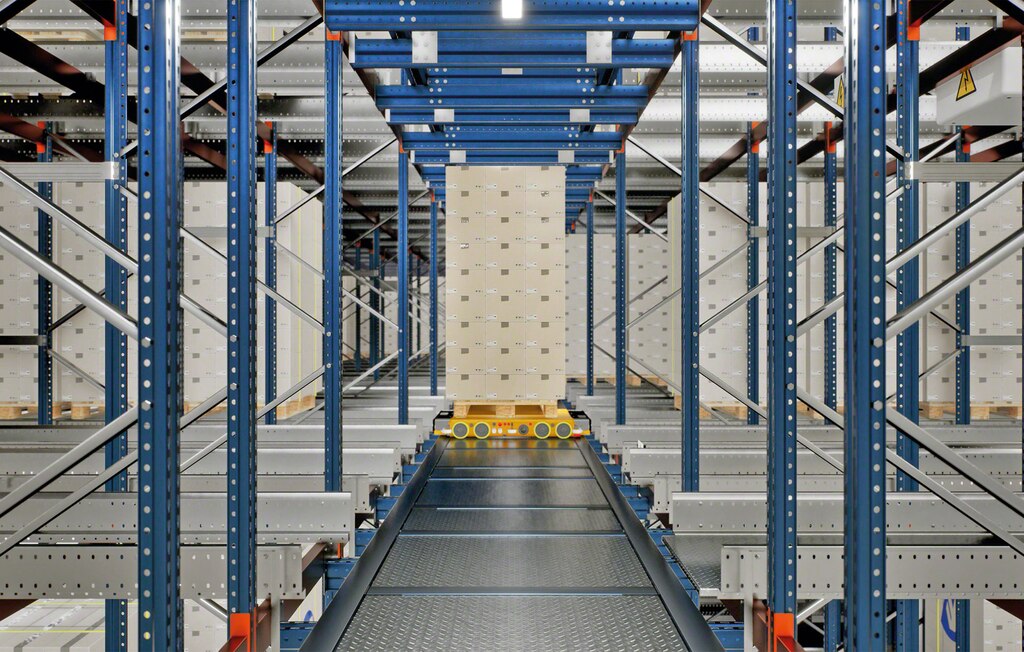

Automaatne Pallet Shuttle 3D
Suure tihedusega kaubaaluste ladustamise süsteem, mis rakendab autonoomseid mitmesuunalisi süstikuid, et maksimeerida lao mahutavust, tootlikkust ja paindlikkust.
Toode
Ülim automatiseeritud lahendus, mis maksimeerib kaubaaluste automaatses ladustamis- ja eemaldamissüsteemis (AS/RS) ladustustihedust, tootlikkust ja paindlikkust

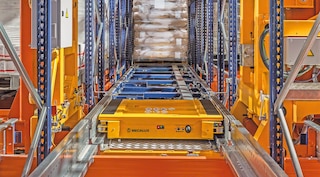

Automaatne Pallet Shuttle 3D on suure tihedusega laolahendus, mille puhul kasutatakse uuenduslikku mitmesuunalist elektrilist süstikut. See autonoomne süstik ladustab kaubaaluseid riiulitele ja eemaldab neid riiulitest erakordse täpsuse ja tõhususega. Süstikud liiguvad riiulisüsteemi vahekäikudes ja kanalites iseseisvalt, nii et puudub vajadus muude materjaliteisaldussõidukite (nt virnastuskraanade või transpordiautode) järele. Laotasandite vahel liikumiseks kasutavad süstikud erinevaid lifte.
Mecaluxi automaatne Pallet Shuttle 3D on tipptasemel AS/RS lahendus, mis on laoautomaatika valdkonnas juhtpositsioonil. Lisaks lao tootlikkuse tõstmisele ja ruumikasutuse optimeerimisele on see ka erakordselt mitmekülgne. Selle paindlikus võimaldab ettevõtetel täita nõudmised ka dünaamilistes olukordades, näiteks tippnõudluse ajal ja esmatähtsate ülesannete puhul. Lisaks muudab selle täielikult modulaarne ülesehitus süsteemi kiiresti skaleeritavaks, et viia AS/RSi võimekus ja läbilaskevõime äritegevuse kasvuga vastavusse.

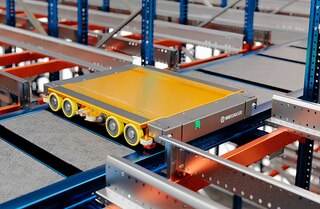

3D Automated Pallet Shuttle’i eelised
- Suur tootlikkus: mitmesuunaliste 3D-süstikute kiire navigeerimiskiirus ja tööpaindlikkus parandavad oluliselt lao jõudlust.
- Maksimaalne paindlikkus: süstikud liiguvad tasandite ja vahekäikude vahel. Lisaks saab ühes vahekäigus samaaegselt töötada mitu süstikut. See võimaldab juhtidel kohandada süsteemi läbilaskevõimet muutuvate stsenaariumidega, sealhulgas prioriteetsete ülesannete täitmise ja nõudluse tipphetkedega.

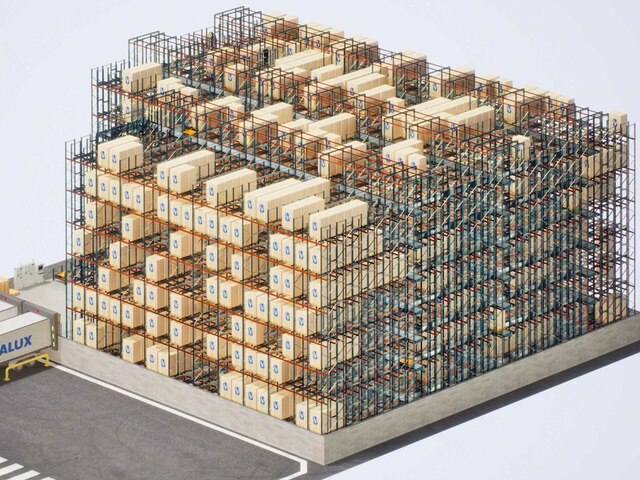

- Suurem mahutavus ja mitmekesisemad lahendused: kompaktne ladustamine optimeerib ruumikasutust, et suurendada lao mahutavust. Lisaks mahutab iga kanal rohkem kui ühte LAÜd ja kaubaaluse suurust.
- Autonoomne ja nutikas töö: süstikud liiguvad vahekäikudes ja kanalites ilma muude materjalikäitlusmasinate abita. Mecaluxi sõidukipargi haldustarkvara juhib süstikute liiklust riiulisüsteemis. See tagab pideva ja sujuva liikluse, hoiab ära ummikud ja süstikute omavahelised kokkupõrked.
- Töö tõhusus ja kiirus: andurite seeria tagab kaubaaluste tuvastamise, käsitlemise ning positsioneerimise ohutuse ja efektiivsuse. Lisaks võimaldab rataste ja relsside disain süstikutel sujuvalt liikuda ning hõlpsalt ja stabiilselt suunda muuta.
- Skaleeritavus: AS/RSi modulaarne disain hõlbustab edasist laienemist vastavalt ettevõtte kasvule. Tootlikuse suurendamiseks saab lisada täiendavaid süstikuid. Samuti saab mahutavuse suurendamiseks luua uusi vahekäike ja tasandeid.
- Lai temperatuurivahemik: süstikute võime töötada madalatel temperatuuridel muudab need sobivaks külm- ja sügavkülmladudesse. Sellistes ladudes suure tihedusega lahenduste kasutamine annab märkimisväärse energiakulude kokkuhoiu.
- Kõikehõlmav lahendus: Mecalux töötab välja, toodab, paigaldab ja tellib kõik AS/RSi süsteemi komponendid. Nende hulka kuuluvad süstikud, liftid, riiulid, konveierid, sõidukipargi haldamise tarkvara ja laohaldustarkvara (WMS).
Automaatse Pallet Shuttle 3D kasutusvõimalused
Suure tihedusega automaatne ladustamine ja maksimaalne tootlikus
Automaatne Pallet Shuttle 3D on AS/RS-i lahendus, mis sobib kõige paremini olukordadesse, kus on intensiivsed laadimis- ja mahalaadimistsüklid või varieerub nõudlus suurel määral. Selle kompaktne ehitus kasutab vaba ruumi maksimaalselt ära ning mitmekülgsus muudab selle kohandatavaks paljude sektorite ettevõtete vajadustele.

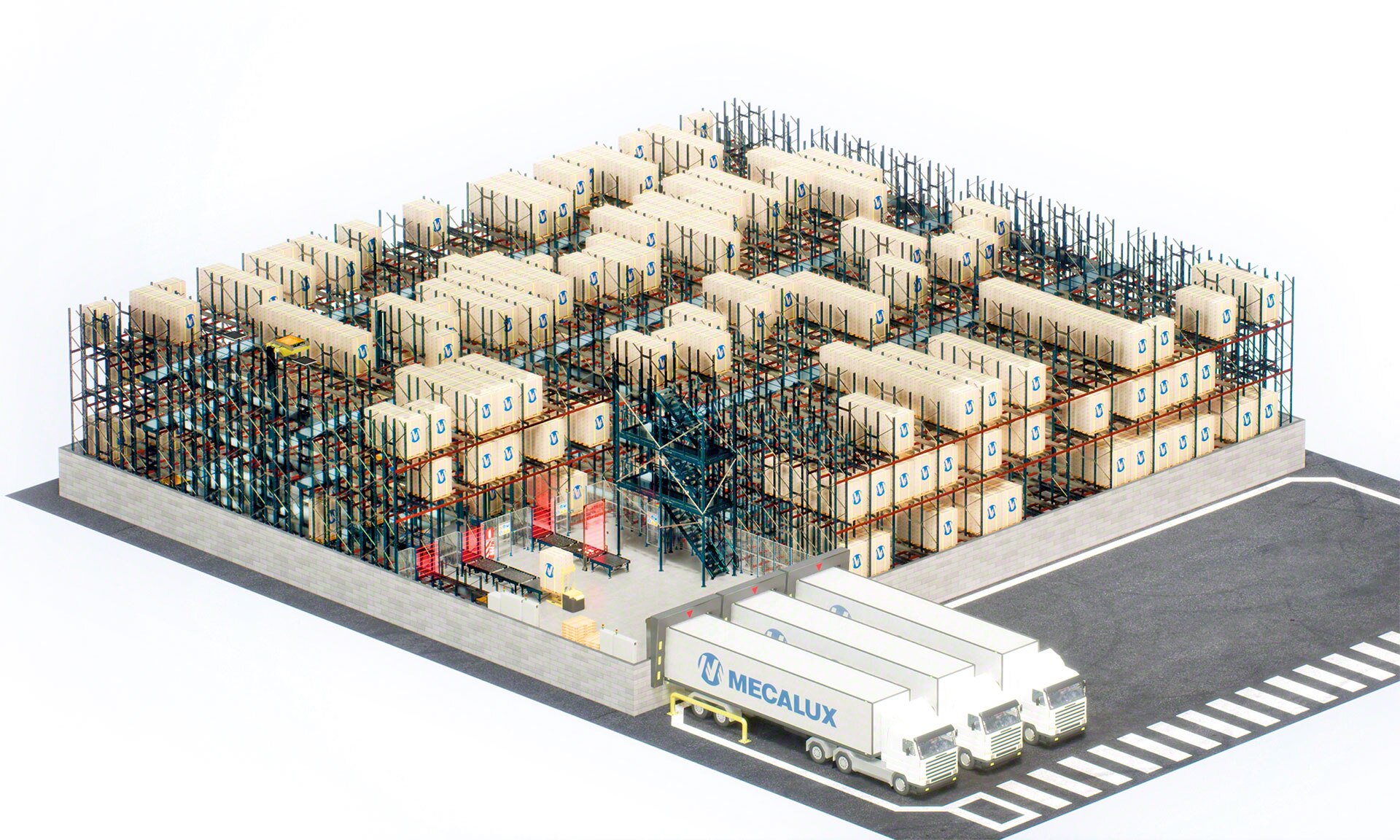

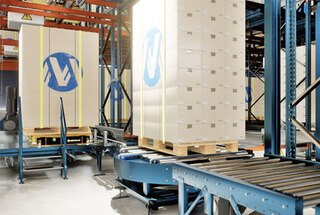

Suure kaupade liikuvusega laod
See AS/RS sobib ideaalselt selliste ladude haldamise lihtsustamiseks, kus iga päev tuleb sisse ja läheb välja suures koguses kaubaaluseid.

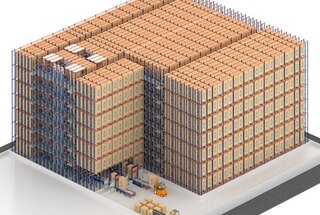

Suure laomahuga rajatised
See on ideaalne lahendus ettevõtetele, kellel on iga laoarvestusühiku kohta suures hulgas kaubaaluseid. Selle tihedalt ladustamise võimekus suurendab lao mahutavust ning süstiku töökiirus tagab maksimaalsed töötulemused.

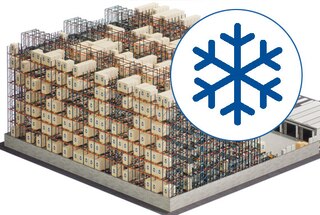

Külmhoidlad ja külmlaod
3D-süstiku ulatuslik temperatuurikindlus võimaldab seda kasutada ka külmhoidlates. Sellistes ruumides vähendab tihe ladustamine jahutamist vajavat ruumi, säästes kulusid ja vabastades töötajad külmas töötamisest.
Kuidas automaatne Pallet Shuttle 3D töötab?
3D-süstikute mitmesuunaline liikumine läbi riiuliploki suurendab oluliselt süsteemi paindlikust. See tõhustatud tööprotsess hõlbustab oluliselt kaubaaluste peale- ja mahalaadimist ning teeb selle AS/RS-i erinevatele nõudmistele kohandatavaks.

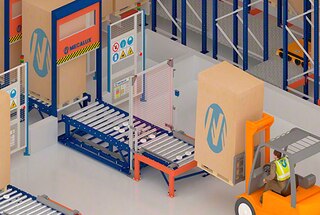

Kaubaalus saabub riiuliploki juurde
AS/RS-i sissepääsu juures olev konveier liigutab ladustatava kaubaaluse riiuli sisenemiskohta. Oma teel läbib kaubaalus kontrollpunkti, kus kontrollitakse selle mõõtmeid (et tagada piisava ümbritseva ruumi olemasolu) ja kaubaaluse moodustavaid laudu.

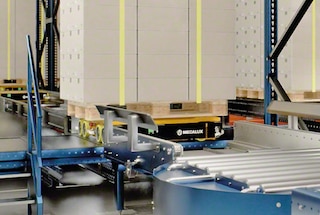

3D-süstik korjab kaubaaluse ära panemiseks peale
WMS tarkvara määrab kaubaalusele parima asukoha. Samal ajal määratleb sõidukite haldamise tarkvara selle kohani jõudmiseks kõige sobivama marsruudi. Tarkvara saadab teabe Wi-Fi abil ühele süstikule, see võtab kaubaaluse peale ja alustab teed läbi riiulite.

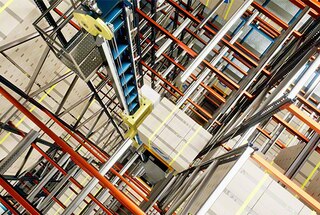

Süstik transpordib kaubaaluse kõrgemale tasandile
Kui määratud asukoht on kõrgemal, kasutab süstik vajaliku kõrguseni jõudmiseks sisenemislifti. Juurdepääs ülemistele tasanditele võib olenevalt valitud konfiguratsioonist erineda: näiteks võib süstik kaubaaluse ka liftile asetada, et teine süstik selle õigel tasandil peale võtaks.

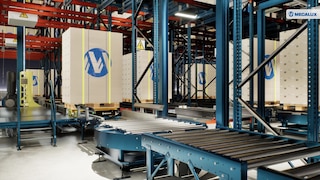

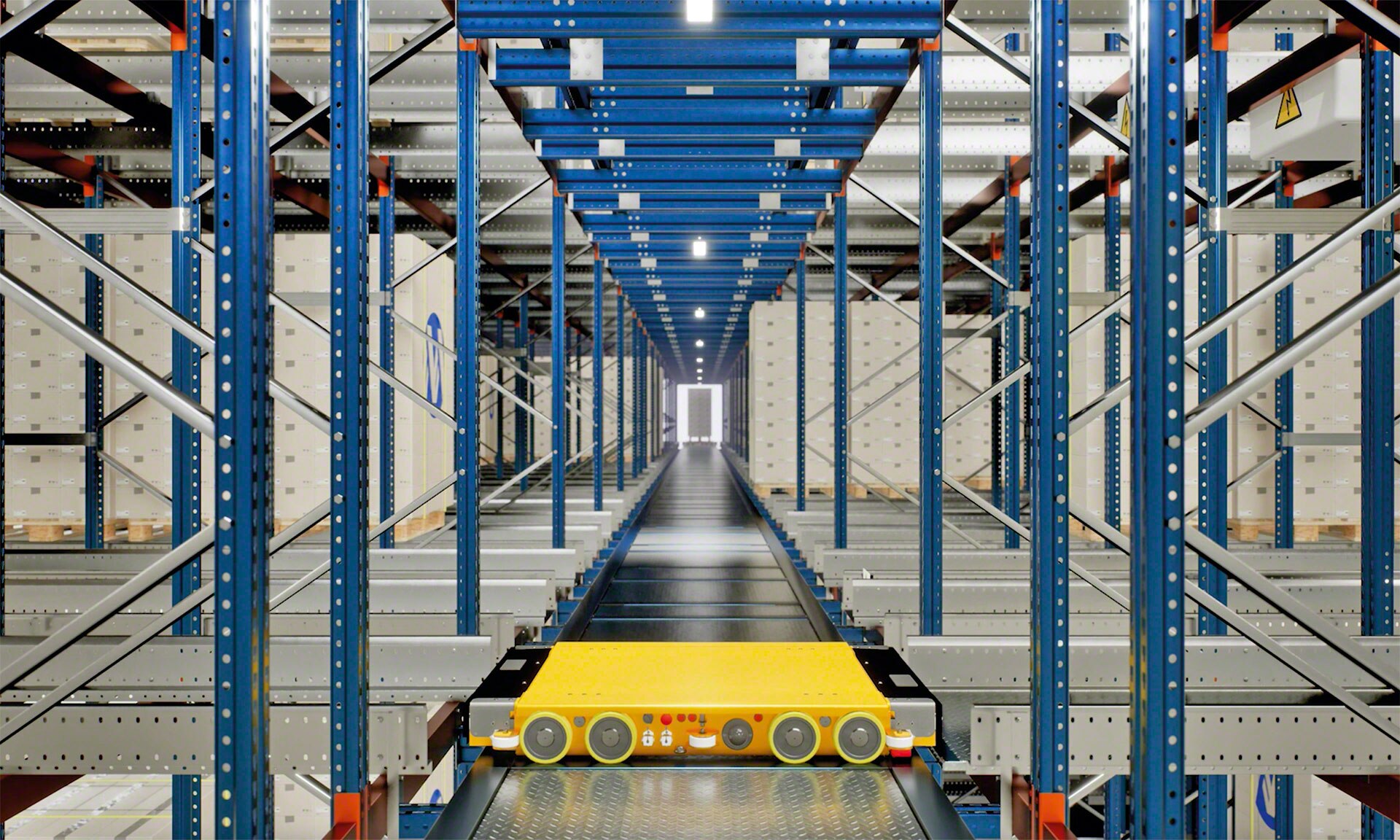

Süstik liigub koos riiulitega
Vajalikule tasandile jõudes liigub süstik vahekäikudes, kuni jõuab märgitud kanali sissepääsu juurde. Sõidukite haldamise tarkvara koordineerib süstikute liikumist ning andurid reguleerivad üksteisele lähenevate süstikute kiirust. Nii saavad üheaegselt samas vahekäigus liikuvad süstikud teha seda sujuvalt ja ohutult. Süstikud saavad vahekäike vahetada üleminekukanalite kaudu (kui neil on koorem peal) või laokanalite kaudu (kui koorem puudub).

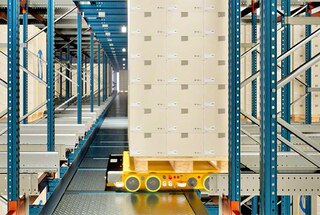

Süstik asetab kaubaaluse määratud kohta
Kui 3D-süstik laokanali juurde jõuab, tõstab see pisut kaubaalust ja siseneb kanalisse. Seejärel paigutab see koorma kõige kaugemale vabale kohale. Süstiku alus ladustab kauba võimalikult kompaktselt, olenemata kaubaaluste suurusest kanalis. Kui kasutatakse LIFO (viimasena sisse, esimesena välja) meetodit, suudab tarkvara luua kanali sees sisemise eralduskoha, et ladustada erinevaid laoarvestusühikuid sellest kummalgi pool (kui mõlemad otsad on vahekäigu poole).

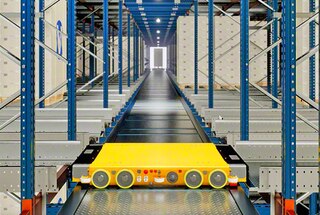

Süstik väljub kanalist ja liitub taas ringlusega
Pärast kaubaaluse ladustamist saab süstik kanalist väljuda küljelt, kust see sisenes. Teise võimalusena saab see liikuda ladustatud kaubaaluste alt läbi ja väljuda teisest otsast (kui kanal avaneb teise vahekäiku). Tarkvara määrab täpse hetke, mil süstik saab taas ringlusega ühineda ja minna järgmist ülesannet sooritama.

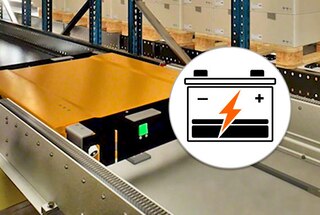

Süstiku aku laadimise protsess
Süstikud annavad pidevalt teada oma aku olekust. Kui aku laetuse tase langeb teatud tasemest allapoole, suunab sõidukite haldamise tarkvara selle ühte laadimisjaamadest, mis asuvad strateegiliselt riiuliploki sees. Kui aku on täis, naaseb süstik automaatselt tööle, ilma et inimene peaks sekkuma.
Automaatse Pallet Shuttle 3D komponendid
Automaatse Pallet Shuttle 3D süsteemi puhul juhivad süstikud ja liftid kõiki kaubaaluste liikumisi laoriiulite struktuuris. See lihtsustab olulisel määral ülesehitust ja rakendamist, võrreldes muude suure tihedusega AS/RS lahendustega, kuna puudub vajadus täiendavate teisaldusseadmete järele, nagu kaubaaluste virnastuskraanad või transpordialused.

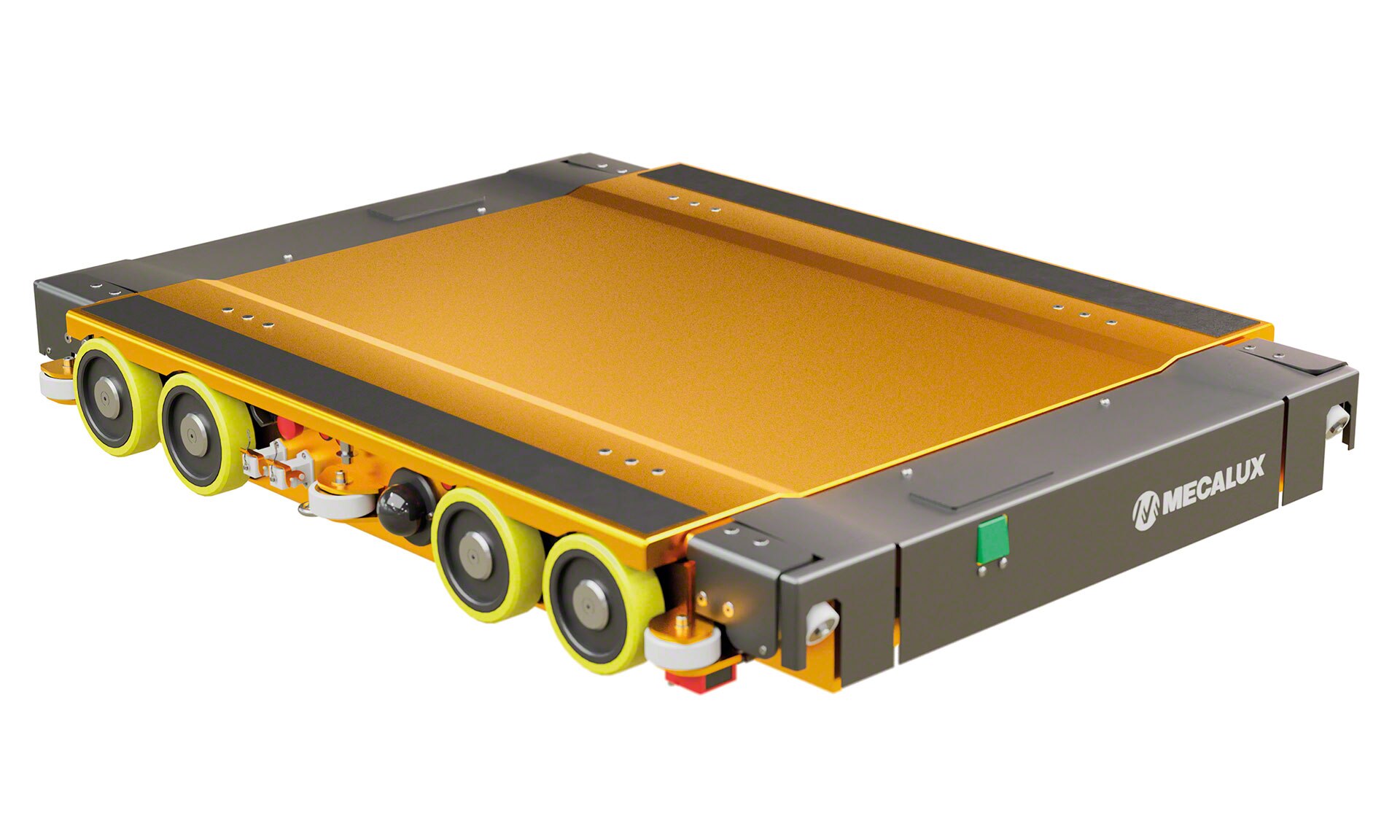

3D-süstiku kompaktne ehitus, laialdane autonoomia ja suur koormusvõimekus muudab selle kogu süsteemi tähtsaimaks osaks. Selle 12 rullikut võimaldavad mitmesuunalist navigeerimist ning tagavad kiired stabiilsed liigutused.
3D-süsteemi riiulid koosnevad kompaktsetest ja tugevatest suure tihedusega struktuuridest. Need paistavad silma oma ulatusliku siinisüsteemiga, mis hõlbustab süstikute mitmesuunalist liikumist.

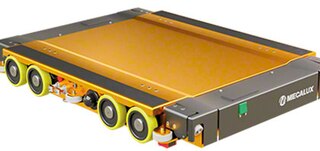

Tõsteplatvorm
Süstiku peal asuv platvorm tõstab kaubaalust veidi, et see saaks läbi kanalite liikuda. Süsteemil on kaks konfiguratsiooni. Esimene on ühilduv kaubaalustega, mille mõõdud on 800 x 1200 mm ja 1000 x 1200 mm. Teine mahutab lisaks eespool nimetatule ka kaubaaluseid, mille mõõdud on 1200 x 1200 mm.
Andurid
Süstiku alusel on mitu andurit, mis parandavad selle töövõimekust veelgi. Need täidavad erinevaid ülesandeid, näiteks veenduvad kaubaaluse õiges asendis, tuvastavad viimasena laokanalisse sisestatud kaubaaluse ja arvutavad kauguse enda ees olevast teisest süstikust.

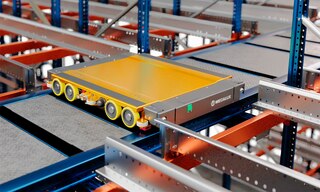

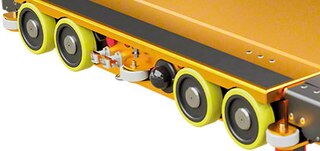

Kanali rullikud
8 rullikut (4 liikuvat ja 4 mitteliikuvat), mis asuvad laokanali siinidel ning võimaldavad süstikul kanalis liikuda.

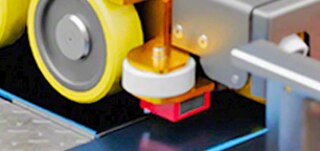

Kanali juhtrullikud
6 rullikut, mis parandavad süstiku pikisuunalist juhtimist kanalites liikudes.

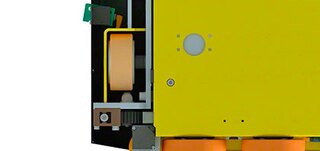

Vahekäigu rullikud
4 rullikut (2 liikuvat ja 2 mitteliikuvat), mis toetuvad vahekäigu siinidele ning võimaldavad süstikul mööda vahekäiku liikuda.

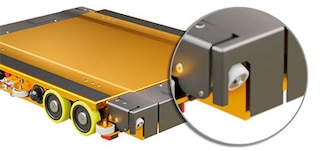

Vahekäigu juhtrullikud
4 rullikut, mis suunavad süstikut ja tagavad selle stabiilse liikumise vahekäikudes.

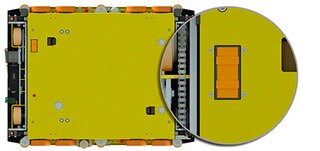

Aku
Süstikute alused kasutavad väga kiirete laadimistsüklitega akusid, tänu millele on need sõidukid äärmiselt autonoomsed. Akude laetuse taset jälgitakse pidevalt ning vajadusel liigutatakse süstikud automaatselt laadimisjaama.

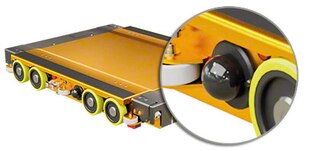

Antenn
Seade, mille kaudu saab süstiku alus Wi-Fi kaudu juhiseid WMSilt ja sõidukite haldamise tarkvaralt.

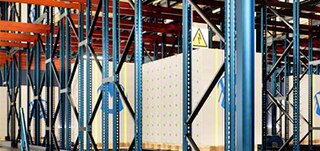

Raamid ja talad
Vertikaalsed ja horisontaalsed profiilid. Koos siinidega moodustavad need riiuliraamistiku, mille vahekäikudes ja laokanalites 3D-süstikud liiguvad, et kaubaaluseid ladustada ja eemaldada.

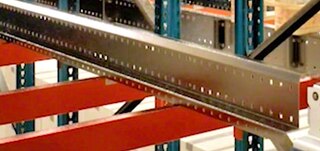

Siinid
Horisontaalprofiilid, mööda mida 3D-süstikud liiguvad. Siinid asuvad peavahekäigu eri tasanditel ning iga laokanali sees. Kanali siinid on ka tugipinnaks, millele kaubaalused asetatakse.

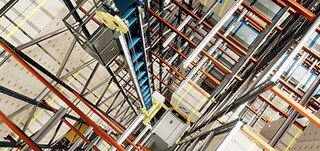

Liftid
Suure jõudusega koorma tõsteseadmed, mida kasutatakse eri tasandite omavahel ühendamiseks. Minimaalselt paigaldatakse kaks lifti (üks sissetulevate ja üks väljastatavate koormate jaoks). Seda arvu saab aga suurendada, et AS/RSi töövõimekust tõsta.

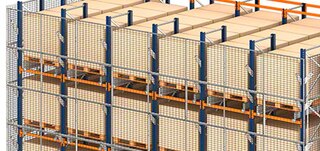

Turvavõrk
Metallvõrgust koosnev turvaelement, mis ei lase kaubal põrandale kukkuda. See paigaldatakse käiguteede kõrvale täiskõrguses riiuliplokkide serva.
Turvavaheseinad
Metallaiad, mis ääristavad riiuliplokke, 3D-süstikute ja liftide tööala ning AS/RSi ees asuvat konveierit.
